Une résistance de moteur de ventilateur est un composant essentiel du système de chauffage, de ventilation et de climatisation (CVC) d’un véhicule. Il contrôle la vitesse du ventilateur en faisant varier la tension fournie au moteur, offrant généralement trois à quatre réglages de vitesse. Lorsque vous sélectionnez une vitesse de ventilateur faible ou moyenne, la résistance dissipe l'excès d'énergie électrique sous forme de chaleur, permettant uniquement à la tension souhaitée d'atteindre le moteur. Sans résistance de moteur fonctionnelle, le ventilateur ne peut fonctionner qu'à la vitesse la plus élevée (en contournant la résistance) ou même cesser de fonctionner.
ÀRST Électrique, nous fabriquons des résistances de haute fiabilité pour les systèmes électriques des véhicules 12 V et 24 V. Notre série RXQ est conçue pour résister aux conditions exigeantes des voitures particulières, des camions commerciaux, des bus et des équipements hors route. Avec plus de 10 ans d'expertise en matière de résistances automobiles et des installations certifiées IATF 16949, nous fournissons des composants qui rétablissent le bon fonctionnement du CVC et garantissent le confort des passagers.
La sélection de la bonne résistance du moteur de ventilateur nécessite la prise en compte de plusieurs facteurs clés :
·Tension du système : déterminez si votre véhicule fonctionne sur un système électrique de 12 V (voitures particulières, camions légers) ou de 24 V (camions commerciaux, bus, équipement lourd). Notre série RXQ propose des versions spécifiques pour chaque tension.
·Valeur de résistance : la résistance doit correspondre aux spécifications OEM pour produire la chute de tension correcte pour les vitesses de ventilateur faibles et moyennes. Les valeurs courantes incluent 0,15 Ω (pour les systèmes 12 V) et 0,30 Ω (pour les systèmes 24 V).
·Puissance nominale : les résistances de soufflante doivent supporter des contraintes thermiques continues. Nos unités sont évaluées à 50 W, offrant une marge suffisante pour un fonctionnement soutenu du ventilateur à basse vitesse.
·Protection thermique : Un fusible thermique intégré (généralement 240°C) est essentiel pour la sécurité. Il ouvre le circuit de manière permanente si la résistance surchauffe en raison d'une panne du moteur du ventilateur ou d'un débit d'air restreint, évitant ainsi les risques d'incendie.
·Configuration des câbles : les câbles pré-câblés avec le bon calibre (1,5 à 2,5 mm²) et la bonne longueur (150 à 300 mm) simplifient l'installation, éliminant le besoin de couper ou d'épisser.
·Montage et facteur de forme : la résistance doit s'adapter physiquement au boîtier du ventilateur ou au boîtier CVC du véhicule. Notre série RXQ est conçue pour un remplacement direct avec des dimensions qui correspondent aux empreintes OEM courantes.
·Durabilité environnementale : recherchez des résistances qui résistent aux températures extrêmes (-55 °C à +155 °C), aux vibrations (50 m/s²) et à l'humidité (95 % HR), garantissant un fonctionnement fiable dans les environnements sous le tableau de bord et dans le compartiment moteur.
En évaluant ces paramètres, vous pouvez garantir que la résistance de votre moteur fournit un contrôle sûr et fiable de la vitesse du ventilateur pour les années à venir.

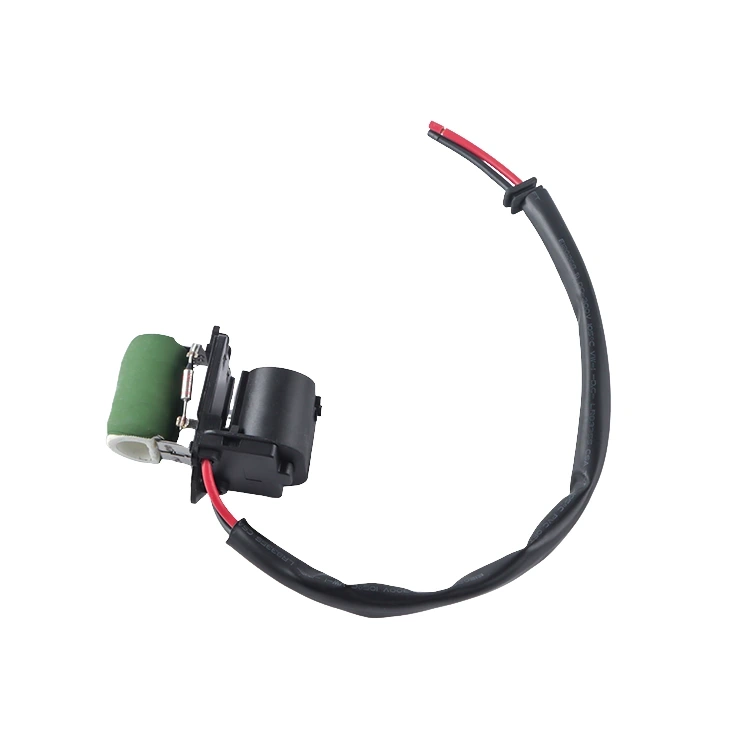

La série RXQ pour systèmes 12 V est conçue pour les voitures particulières, les camions légers et les SUV. Avec une résistance de 0,15 Ω (± 10 %) et une puissance nominale de 50 W, il offre la chute de tension précise requise pour les vitesses de ventilateur faibles et moyennes. Un fusible thermique intégré à 240 °C offre une protection fiable contre la surchauffe. L'unité est livrée pré-câblée avec des câbles de 1,5 à 2,5 mm² (longueur de 150 à 300 mm), permettant une installation plug-and-play directe sans sertissage supplémentaire. Logé dans un boîtier en plastique ignifuge et haute température, il résiste aux environnements difficiles situés sous le tableau de bord.
Pour les véhicules utilitaires, notamment les camions, les bus, les équipements agricoles et les engins de chantier, la série RXQ pour systèmes 24 V offre la même construction robuste avec une valeur de résistance de 0,30 Ω. Cette valeur est spécifiquement sélectionnée pour obtenir une réduction de tension appropriée dans les architectures électriques 24 V. Comme son homologue 12 V, il est doté d'un fusible thermique de 240 °C, de câbles pré-câblés et d'un boîtier robuste conçu pour résister aux vibrations élevées, aux cycles de température et à l'exposition à la poussière et à l'humidité.
Nous comprenons que les plates-formes de véhicules varient considérablement. Notre équipe d'ingénierie est spécialisée dans les configurations personnalisées, notamment :
· Valeurs de résistance alternatives pour les exigences uniques de vitesse du ventilateur
·Cotes nominales des fusibles thermiques de 200°C à 260°C
· Longueurs de câbles, jauges et types de connecteurs personnalisés (spécifiques aux OEM)
·Supports de montage ou formes de boîtier modifiés
·Emballage spécial pour la distribution après-vente
| Catégorie de véhicule | Application spécifique | Série recommandée |
| Véhicules de tourisme | Voitures, VUS, camions légers | 12V RXQ |
| Camions commerciaux | Camions classe 8, véhicules de livraison | 24V RXQ |
| Bus et autocars | Autobus urbains, autobus scolaires, autocars | 24V RXQ |
| Équipement hors route | Tracteurs agricoles, pelles, chargeuses | 24V RXQ |
| Véhicules d'urgence | Ambulances, camions de pompiers | 12V / 24V RXQ |
| Véhicules récréatifs | Camping-cars, camping-cars | 12V RXQ |
| Remplacement après-vente | Distributeurs de pièces, ateliers de réparation | 12V / 24V RXQ |
En tant que fabricant certifié basé en Chine, nous maintenons un contrôle total sur la conception, la production et les tests. Nos prix directs en usine garantissent des coûts compétitifs sans compromettre la qualité.
Notre installation de plus de 7 000 mètres carrés est équipée de bobineuses automatisées, de lignes d'intégration de fusibles thermiques et de stations de test complètes. Chaque résistance du moteur de soufflante subit :
· Vérification de la résistance et de la tolérance à 100 %
·Test de résistance d'isolation (> 20 MΩ à 500 V CC)
·Test de tenue diélectrique (2000VAC pendant 5 secondes)
·Continuité des fusibles thermiques et validation du fonctionnement
·Exemples de tests pour les cycles de température (-55°C à +155°C), les vibrations (50 m/s²) et l'endurance (1 000 heures)
Nous nous spécialisons dans les configurations personnalisées pour répondre exactement à vos besoins :
·Tension du système : 12 V, 24 V ou personnalisé
·Valeurs de résistance : Standard (0,15Ω, 0,30Ω) ou personnalisé
·Puissance nominale : 50 W standard (personnalisé disponible)
·Fusibles thermiques : 240°C standard (200°C–260°C disponibles)
·Spécifications des câbles : 1,5 à 2,5 mm², 150 à 300 mm, longueurs et connecteurs personnalisés
·Boîtier : dimensions standard ou personnalisées et configurations de montage
Avec des exportations vers plus de 40 pays, dont les États-Unis, l’Allemagne, l’Australie et le Japon, nous avons acquis une réputation de fiabilité. Notre équipe d'assistance technique multilingue fournit des conseils avant-vente, une ingénierie d'application et un service après-vente.
Q : Quels sont les symptômes d’une résistance de moteur de ventilateur défaillante ?
R : Les signes courants incluent le ventilateur fonctionnant uniquement à la vitesse la plus élevée (ou pas du tout), un fonctionnement intermittent du ventilateur ou une odeur de brûlé provenant des bouches d'aération. Ceux-ci indiquent qu'un ou plusieurs éléments de résistance sont tombés en panne, souvent en raison d'une contrainte thermique.
Q : Pourquoi la résistance de mon moteur continue-t-elle de tomber en panne ?
R : Des pannes répétées indiquent souvent un problème sous-jacent tel qu'un moteur de ventilateur défaillant (consommation de courant excessif), un débit d'air restreint (filtre d'habitacle obstrué) ou de mauvaises connexions électriques. Inspectez toujours le moteur et le système avant de remplacer la résistance.
Q : À quoi sert le fusible thermique dans une résistance de moteur ?
R : Le fusible thermique est un dispositif de sécurité qui ouvre le circuit de manière permanente si la résistance dépasse une température sûre (généralement 240°C). Cela évite les risques d'incendie causés par une panne du moteur du ventilateur, des évents bloqués ou un fonctionnement prolongé à basse vitesse.
Q : Puis-je remplacer une résistance moteur 12 V par une version 24 V ?
R : Non. Les valeurs de résistance sont différentes et l'utilisation d'une mauvaise version de tension entraînera des vitesses de ventilateur incorrectes ou une panne rapide. Faites toujours correspondre la résistance au système électrique du véhicule.
Q : Comment installer une résistance de moteur de ventilateur ?
R : L'installation implique généralement de localiser la résistance (souvent près du moteur du ventilateur sous le tableau de bord ou dans le compartiment moteur), de retirer le connecteur électrique, de dévisser l'ancienne unité et d'installer la nouvelle avec les fils pré-câblés. Notre série RXQ est conçue pour un remplacement direct avec l'ajustement et la fonction OEM.
·Résistance de moteur de ventilateur 12 V (série RXQ) – Pour voitures particulières, camions légers et SUV. 0,15Ω, 50W, avec fusible thermique 240°C.
·Résistance de moteur de ventilateur 24 V (série RXQ) – Pour les camions commerciaux, les bus et les équipements lourds. 0,30Ω, 50W, avec fusible thermique 240°C.
·Résistances de moteur de ventilateur personnalisées – Conçues selon vos spécifications exactes, y compris les valeurs de résistance personnalisées, les longueurs de câbles et les configurations de montage.
