Une résistance de mise à la terre neutre est un dispositif de sécurité essentiel utilisé dans les systèmes électriques moyenne tension (généralement de 2,4 kV à 40,5 kV) pour limiter les courants de défaut à la terre. En insérant une résistance soigneusement calculée entre le point neutre du système et la terre, le NER limite le courant de défaut à un niveau de sécurité prédéterminé (généralement entre 10 A et 2 000 A) tout en permettant aux relais de protection de détecter et d'isoler le défaut. Cette approche de mise à la terre contrôlée protège le personnel des potentiels de pas et de contact dangereux, évite d'endommager les transformateurs, les générateurs et les câbles et réduit les risques d'arc électrique.
ÀRST Électrique, nous nous spécialisons dans l'ingénierie et la fabrication de résistances de mise à la terre de haute fiabilité pour les services publics, les installations industrielles, les fermes d'énergie renouvelable et les installations offshore. Avec plus de 10 ans d'expertise et une conformité totale aux normes IEEE 32 et CEI, nos NER offrent des performances robustes dans les environnements les plus exigeants.
Le choix d'une résistance de mise à la terre neutre nécessite une évaluation minutieuse de plusieurs paramètres clés :
· Tension du système : les NER sont disponibles pour des tensions de 2,4 kV à 40,5 kV. Le niveau d’isolation de la résistance (BIL) doit correspondre aux exigences de tenue aux chocs du système.
· Courant de défaut nominal : déterminez le courant de défaut à la terre souhaité (par exemple, 100 A, 400 A, 1 000 A). Cette valeur équilibre la sensibilité de détection des défauts avec les contraintes thermiques et mécaniques sur l'équipement.
· Durée de fonctionnement : les NER sont généralement conçus pour un service de courte durée (10 secondes, 30 secondes ou 60 secondes) correspondant à la durée maximale pendant laquelle le défaut peut persister avant que le disjoncteur ne fonctionne.
· Boîtier et protection de l'environnement : les installations extérieures nécessitent des boîtiers résistants aux intempéries (IP23, IP54 ou IP56) avec des matériaux résistants à la corrosion (acier inoxydable, acier peint) pour résister à l'humidité, à la poussière et au brouillard salin.
· Surveillance et accessoires : des transformateurs de courant, des capteurs de température et des contacts d'alarme en option permettent une indication d'état à distance.
Nous proposons des résistances de mise à la terre neutres pour des tensions de système de 2,4 kV à 40,5 kV et des courants de défaut de 10 A à 2 000 A. Les évaluations de temps sont disponibles de 5 secondes à 60 secondes, s'adaptant à divers schémas de protection.

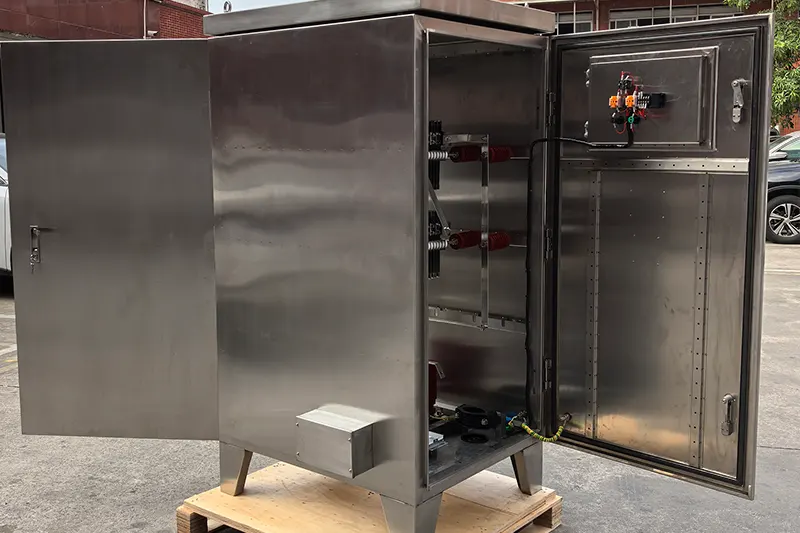

Nos NER utilisent des éléments de grille en acier inoxydable (SUS304 ou SUS430) qui offrent :
· Excellente résistance à la corrosion pour les environnements difficiles
· Résistance stable avec un faible TCR
· Capacité thermique élevée pour absorber l'énergie des défauts sans déformation
Choisissez parmi :
· Intérieur IP20 – pour des environnements propres et protégés
· Extérieur IP23/IP54 – avec persiennes résistantes aux intempéries et revêtement anticorrosion
· IP56 de qualité marine – avec construction en acier inoxydable pour les applications offshore et côtières
Des transformateurs de courant, des capteurs thermiques et des contacts d'alarme en option fournissent un état en temps réel et permettent une surveillance à distance. Des parafoudres et des radiateurs sont disponibles pour une protection supplémentaire dans les zones sujettes à la foudre ou humides.
Toutes les résistances de mise à la terre neutre sont conçues et testées pour répondre aux exigences IEEE 32, garantissant un fonctionnement sûr et fiable dans les systèmes électriques mondiaux.
· Production d'électricité : Protégez les stators des générateurs et les transformateurs élévateurs contre les dommages causés par les défauts à la terre dans les centrales thermiques, hydroélectriques et nucléaires.
· Services publics et sous-stations : contrôlez les courants de défaut à la terre dans les réseaux de distribution et de transport, réduisant ainsi les risques de panne et améliorant la sécurité.
· Installations industrielles : protégez les moteurs moyenne tension, les appareillages de commutation et les systèmes de câbles dans les usines pétrochimiques, les aciéries et les sites de fabrication.
· Énergie renouvelable : fournir une mise à la terre neutre pour les systèmes de capteurs de parcs éoliens, les transformateurs élévateurs d'onduleurs solaires et les systèmes de stockage d'énergie par batterie (BESS).
· Marine et Offshore : NER résistants à la corrosion pour les systèmes électriques de bord et les plates-formes offshore.
· Exploitation minière : unités robustes pour la distribution d'énergie dans les mines souterraines et à ciel ouvert.
En tant que fabricant certifié basé en Chine, nous maintenons un contrôle total sur la conception, la fabrication et les tests. Nos prix directs en usine garantissent des coûts compétitifs sans compromettre la qualité.
Notre installation de plus de 7 000 mètres carrés est équipée de stations de soudage de grilles automatisées, de baies de test haute tension et d'un système de validation par imagerie thermique. Chaque NER subit :
· Mesure de résistance à températures ambiantes et élevées
· Test de tenue diélectrique (jusqu'à 95kV pendant 1 minute)
· Test d'impulsion BIL (jusqu'à 170 kV) pour vérifier l'intégrité de l'isolation
· Validation de l'échauffement à pleine charge
Nous nous spécialisons dans les configurations personnalisées pour répondre exactement à vos spécifications :
· Tensions du système : 2,4 kV à 40,5 kV (plus élevées disponibles)
· Courants de défaut : 10A à 2000A
· Cotes de temps : 5 s à 60 s
· Boîtiers : intérieurs, extérieurs, de qualité marine
· Éléments : Grille inox / ruban inox / alliages sur mesure
· Terminaisons : Traversées en porcelaine / boîtes à câbles / personnalisées
· Surveillance : TC, capteurs thermiques, contacts d'alarme
Avec des exportations vers plus de 40 pays, dont les États-Unis, le Canada, l'Allemagne, l'Australie et Singapour, nous avons acquis une réputation de fiabilité. Notre équipe d'assistance technique multilingue fournit des conseils avant-vente, une coordination de projet et un service après-vente.
Q : Quelle est la différence entre une résistance de mise à la terre neutre et un système solidement mis à la terre ?
R : Dans un système solidement mis à la terre, les courants de défaut peuvent atteindre des dizaines de milliers d'ampères, provoquant de graves dommages et des gradients de tension dangereux. Un NER limite le courant de défaut à un niveau sûr et prévisible, généralement entre 100 et 1 000 A, pour protéger l'équipement et le personnel.
Q : Quelle classification horaire dois-je choisir ?
R : Le temps nominal doit correspondre au temps de libération des relais de protection et des disjoncteurs. Les valeurs typiques sont de 10 secondes (pour une effacement plus rapide) ou de 30 à 60 secondes (pour une protection coordonnée avec les appareils en aval).
Q : Un NER peut-il être utilisé à l’extérieur ?
R : Oui. Nous proposons des boîtiers résistants aux intempéries avec une protection IP23, IP54 et IP56, ainsi que des finitions résistantes à la corrosion et du matériel en acier inoxydable pour résister à la pluie, aux brouillards salins et à la poussière.
Pour en savoir plus sur nos offres spécifiques de résistances de mise à la terre neutre, veuillez explorer les catégories de produits suivantes :

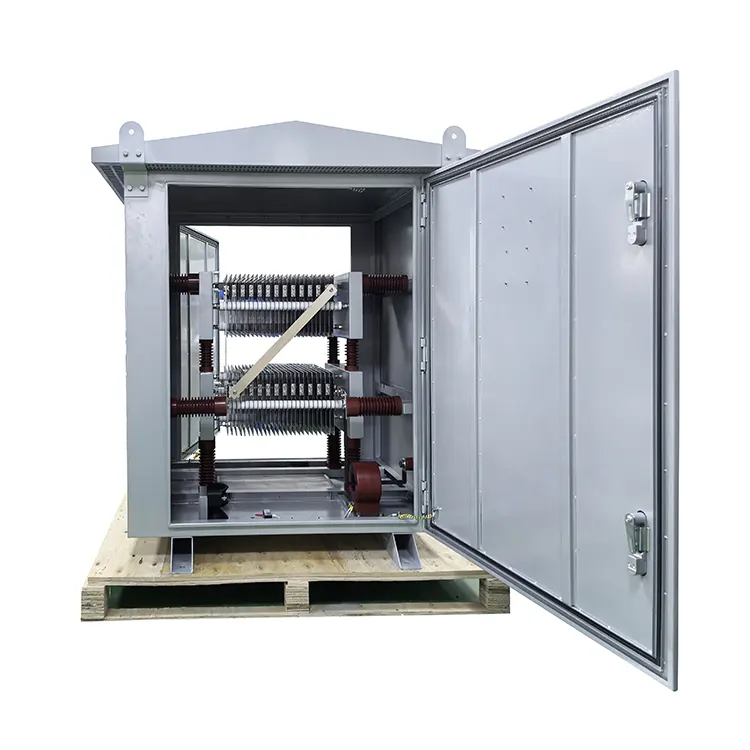

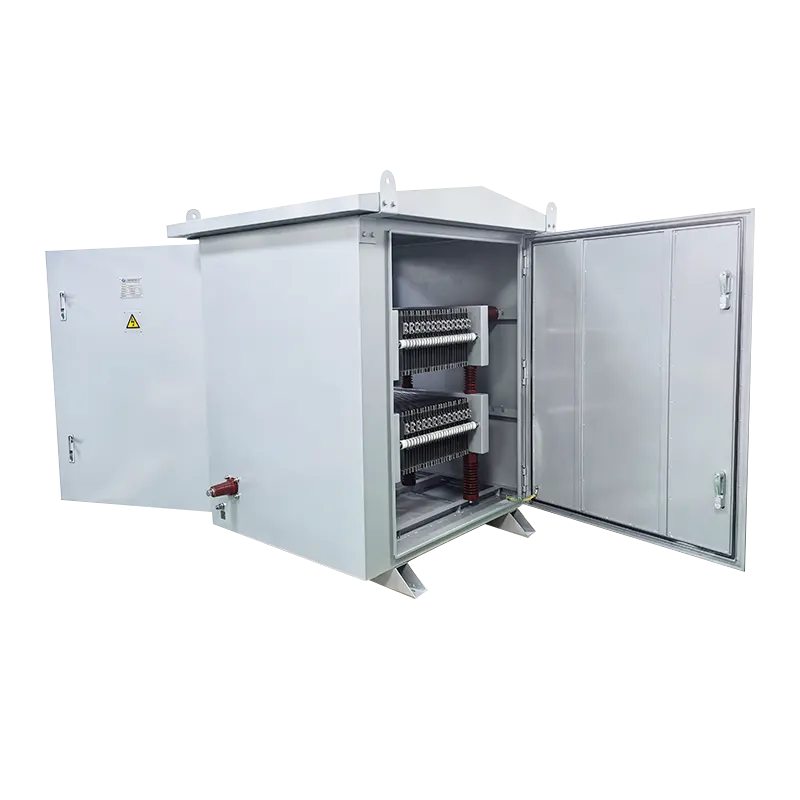

· NER standard – conforme à la norme IEEE 32, grille en acier inoxydable, boîtiers intérieur/extérieur.

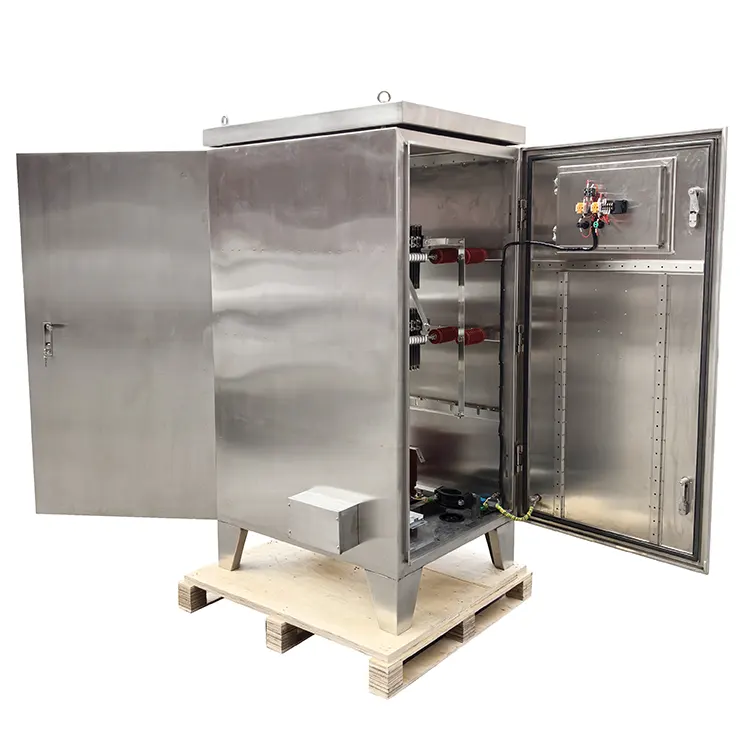

· NER marins et offshore – Boîtiers en acier inoxydable, classés IP56, avec protection renforcée contre la corrosion.
· NER haute tension – Pour les systèmes jusqu'à 35 kV avec des valeurs BIL jusqu'à 170 kV.
· NER personnalisés – Conçus selon vos spécifications exactes, y compris des évaluations de courant spéciales, des évaluations de temps et des packages de surveillance.
