La résistance de détection de courant CMS est un type de résistance de précision à faible résistance montée en surface (SMD), fabriquée à l'aide d'une technologie de résistance en alliage ou d'un procédé à couche épaisse. Il convient à la production automatisée à montage en surface et constitue la solution privilégiée pour la détection de courant dans les appareils électroniques grand public actuels, les cartes de protection de batterie au lithium (BMS), les outils électriques, les drones, les ordinateurs portables, les alimentations de serveur et d'autres produits. Par rapport au type enfichable, la résistance d'échantillonnage à montage en surface présente des avantages tels qu'une petite taille, un poids léger, l'absence d'inductance de plomb, une adéquation aux hautes fréquences, une bonne cohérence et une efficacité de production élevée.RST Électriquepropose également différents types deRésistances de détection de courant. N'hésitez pas à venir consulter pour l'achat !

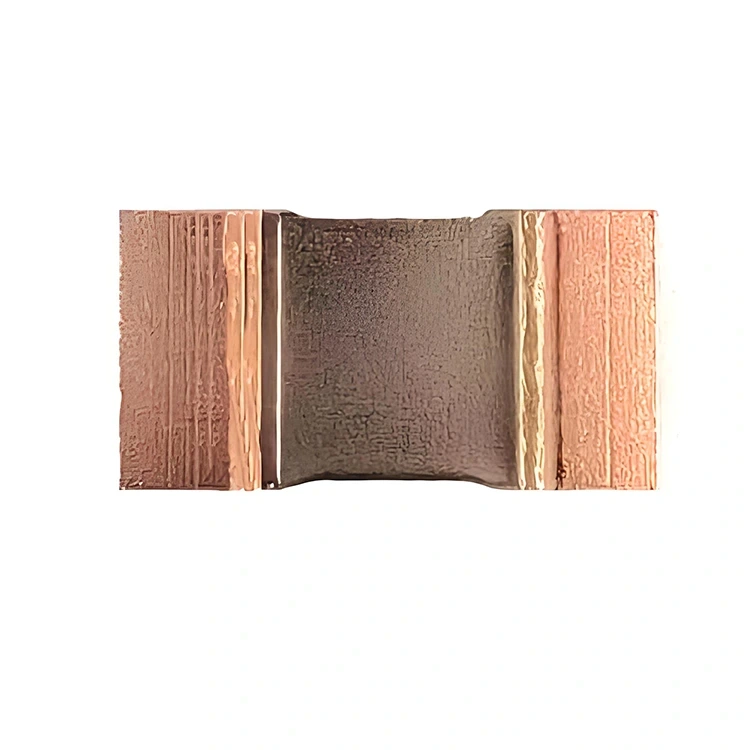

Les résistances en alliage (bande métallique ou feuille métallique) sont fabriquées en emboutissant des matériaux en alliage tels que le manganèse-cuivre, le nickel-cuivre ou le fer-chrome-aluminium dans des formes plates. Les deux extrémités sont soit soudées, soit directement transformées en électrodes terminales, puis une couche protectrice est appliquée. Ce type de structure présente une résistance extrêmement faible (0,2 mΩ à 10 mΩ), une dérive de température extrêmement faible (±20 à ±50 ppm/℃) et une densité de puissance élevée (par exemple, les boîtiers 2512 peuvent atteindre 2 W à 5 W). Les résistances d'échantillonnage à montage en surface à couche épaisse utilisent une pâte de résistance imprimée sur un substrat céramique, mais leur dérive en température et leur stabilité à long terme ne sont pas aussi bonnes que les résistances en alliage. Par conséquent, les types d’alliages sont plus couramment utilisés dans les applications de haute précision. Les tailles de paquet courantes incluent 0805, 1206, 2010, 2512, 2726, 2728, etc. Plus le nombre est grand, plus la puissance est grande. Une précision de ±1 % est standard, tandis que ±0,5 % et ±0,1 % sont utilisés pour une gestion de batterie de haute précision. Les résistances d'échantillonnage à montage en surface à quatre bornes (Kelvin) (telles que le boîtier 2728) améliorent encore la précision des mesures et éliminent l'influence de la résistance de contact au niveau des électrodes terminales.
Détection du courant de charge du smartphone (en conjonction avec le protocole de charge rapide), mesure de la batterie du boîtier de chargement des écouteurs TWS, protection contre les surintensités de la batterie de l'outil électrique, retour de courant pour l'alimentation du cœur du processeur du serveur, surveillance du courant de la batterie du drone, détection du courant de chaque chaîne de batteries dans le BMS, etc. Points clés pour sélectionner la résistance de détection de courant SMD :
1) La chute de tension générée par le produit du courant nominal et de la valeur de résistance doit se situer dans la plage efficace de l'ADC ;
2) Courbe de réduction de puissance : les résistances CMS reposent sur une feuille de cuivre PCB pour la dissipation thermique et nécessitent suffisamment de tampons et de surface de feuille de cuivre ;
3) Inductance : pour la détection du courant de commutation au niveau MHz, l'inductance des résistances en alliage est généralement inférieure à 2nH, tandis que les résistances à couche épaisse ont une inductance légèrement supérieure ;
4) Effet thermoélectrique : pour la détection de micro-courants (tels que le niveau mAh), l'effet thermoélectrique au point de connexion en alliage de cuivre ne provoquera aucune dérive et des matériaux à faible effet thermoélectrique doivent être sélectionnés.
