La résistance de détection de courant traversante est une résistance à faible résistance et de haute précision conçue pour la détection de courant. Il est installé à travers des trous et connecté en série dans le circuit porteur de courant. Utilisant la loi d'Ohm, il convertit le courant en un minuscule signal de tension (allant généralement de plusieurs dizaines de millivolts à plusieurs centaines de millivolts), qui est ensuite collecté et traité par un amplificateur opérationnel ou CAN pour réaliser des fonctions telles que la protection contre les surintensités, le retour de courant et la mesure de la capacité de la batterie. L'emballage enfichable convient principalement aux processus de brasage manuel ou à la vague et est couramment utilisé dans la phase de développement ou dans la production à petite échelle de modules de puissance, de pilotes de moteur, de cartes de protection de batterie, etc.RST Électriquepropose également différents types deRésistances de détection de courant. N'hésitez pas à venir consulter pour l'achat !
La plage de résistance s'étend généralement de 0,5 mΩ à 100 mΩ, avec des degrés de précision de ±1 %, ±2 % et ±5 %. L'exigence de coefficient de température (TCR) est stricte, généralement ≤ ± 50 ppm/℃, et pour les produits haut de gamme, elle peut atteindre ± 20 ppm/℃. La puissance nominale varie de 0,5W à 10W. Les matériaux de résistance utilisés sont des alliages de cuivre-manganèse, de nichrome ou de nickel-cuivre, car ils sont insensibles aux changements de température et ont un faible potentiel thermoélectrique.

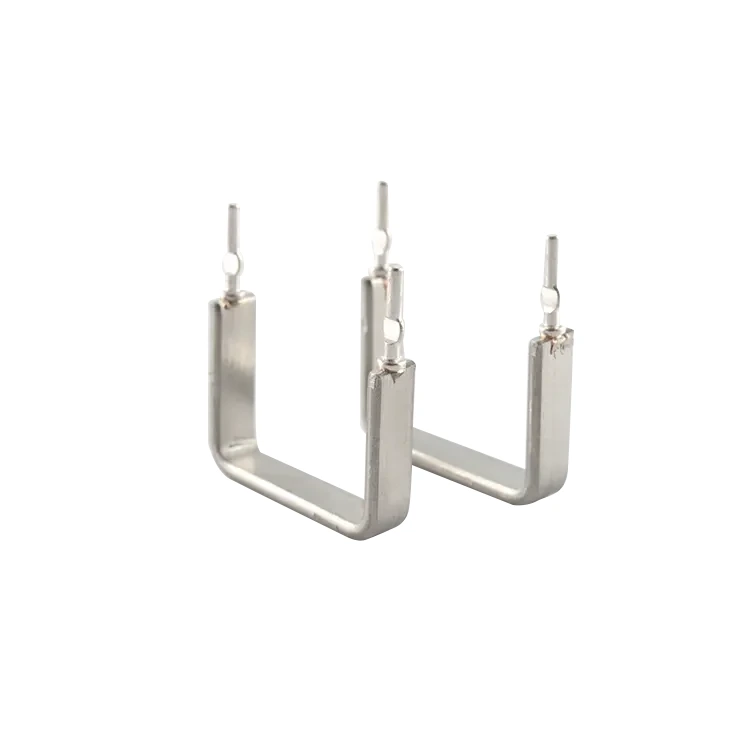

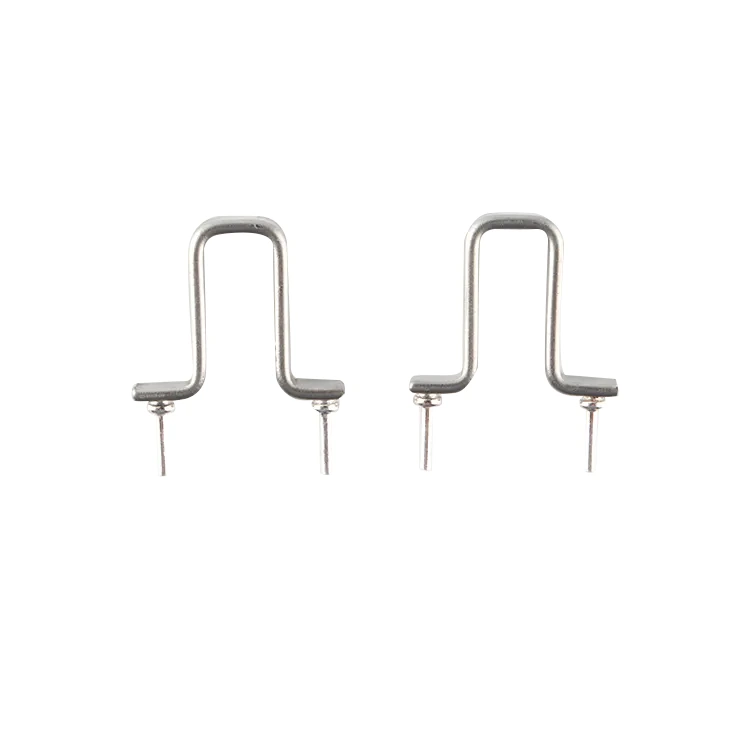

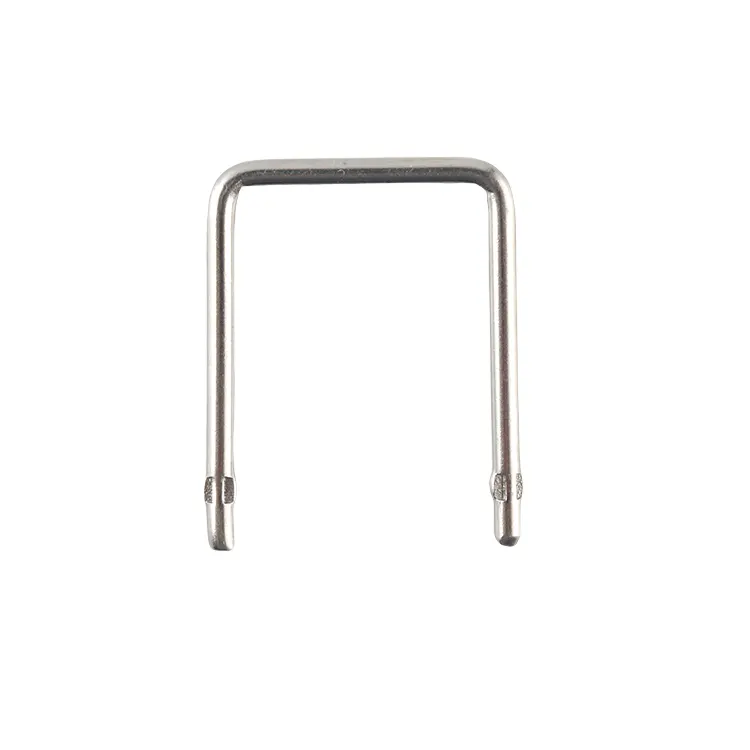

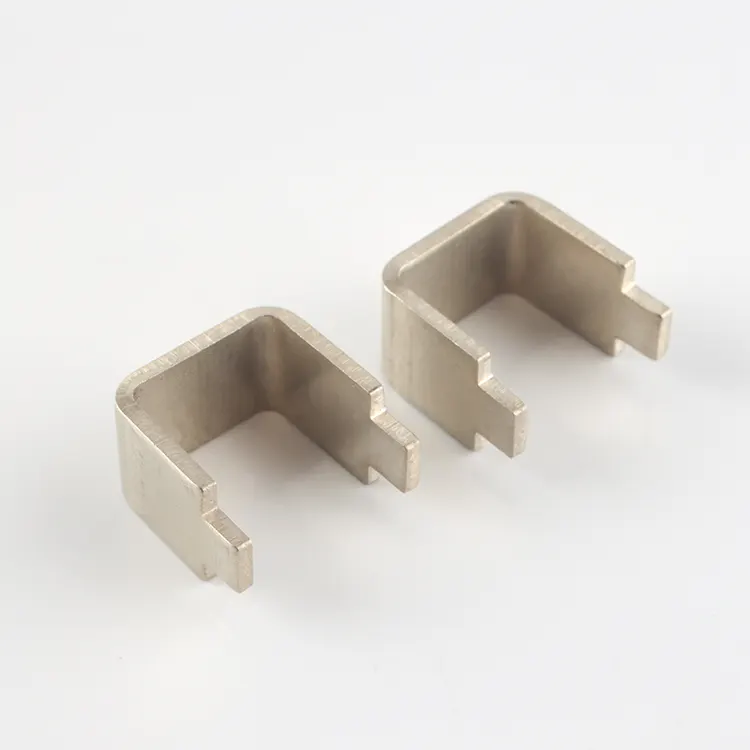

La résistance de détection de courant traversante commune est disponible en forme de « U », de « M » ou de « pied ». Autrement dit, le corps de la résistance comporte des broches plates aux deux extrémités, qui peuvent être insérées dans les trous du PCB et soudées. Il existe également des résistances enfichables avec une structure de connexion Kelvin à quatre bornes, qui peuvent éliminer les erreurs de mesure causées par la résistance de contact des broches et la résistance du fil, et avoir une plus grande précision.
Échantillonnage du courant de phase dans le contrôleur du véhicule électrique (en détectant la chute de tension sur la résistance source du MOSFET) ; boucle de contrôle du mode courant de l'alimentation à découpage ; protection contre les surintensités pour le panneau de protection de la batterie au lithium ; surveillance du courant d'entrée de l'onduleur ; détection du courant de sortie de l'onduleur, etc. Lors de la sélection, faites attention aux points suivants :
1) Sélection de la résistance : déterminée en fonction du courant de détection maximal et de la tension à pleine échelle de l'ADC. Par exemple, si le courant est de 50 A et la tension à pleine échelle de l'ADC est de 75 mV, alors la résistance est de 1,5 mΩ ;
2) Calcul de la puissance : P = I²R, une marge supérieure à 50 % doit être réservée ;
3) Impact de l'augmentation de la température : sous un courant élevé, le chauffage de la résistance elle-même provoquera une dérive de la résistance, un TCR faible est donc crucial ;
4) Connexion Kelvin : pour une détection supérieure à 10A, il est fortement recommandé d'utiliser une résistance d'échantillonnage à quatre bornes pour éviter les erreurs de mesure.
