Le Resistive Load Bank est un dispositif de test de puissance utilisé pour simuler des charges résistives pures. Sa fonction principale est d'évaluer les caractéristiques de sortie et la stabilité des sources d'alimentation CA ou CC (telles que les générateurs, les UPS, les onduleurs, les transformateurs, les alimentations stabilisatrices de tension, etc.) dans des conditions de charge nominale et de surcharge. Il se compose de plusieurs groupes d'éléments résistifs et est contrôlé par des contacteurs ou des thyristors pour une commutation pas à pas, permettant un réglage continu ou progressif de la puissance. Étant donné que la tension et le courant d'une charge résistive pure sont en phase et que le facteur de puissance est proche de 1 (généralement ≥ 0,99), les résultats des tests ne sont pas affectés par les composants réactifs et peuvent refléter directement la capacité de sortie de puissance active, le taux de régulation de tension, la stabilité de fréquence, la distorsion de la forme d'onde et le seuil d'action de protection contre les surcharges de la source d'alimentation.
Dans la conception structurelle, le banc de charge résistif utilise généralement des fils de résistance en alliage nickel-chrome ou des résistances ondulées en acier inoxydable comme éléments chauffants, combinés à des méthodes de refroidissement à air forcé ou de refroidissement naturel, et est équipé d'un système d'acquisition de données multicanal, qui peut afficher des données en temps réel telles que la tension, le courant, la puissance active, le facteur de puissance, la durée de fonctionnement et la température interne.
Les modèles haut de gamme disposent également de fonctions de télécommande, de chargement automatique des étapes, de génération de rapports de test et de protection contre les surchauffes, les surintensités et les courts-circuits. Les puissances nominales courantes vont de plusieurs kilowatts à plusieurs mégawatts, et la plage de tension couvre 110 V CA à 35 kV ou 12 V CC à 1 500 V.
Tests de vieillissement en usine et réception sur site des groupes électrogènes, vérification de la capacité de charge des alimentations de secours dans les centres de données, mise en service des systèmes d'alimentation à quai des navires, tests de protection en îlotage des onduleurs photovoltaïques, inspection des caractéristiques de sortie DC des piles de recharge, etc.
Si la puissance de charge maximale couvre la puissance nominale de l'équipement testé et laisse une marge (recommandation : plus de 1,2 fois), si le niveau de tension est compatible, si le mode de contrôle est manuel ou automatique par écran tactile, s'il dispose d'une analyse harmonique ou de fonctions de charge/décharge soudaine, et si le niveau de protection (niveau IP) est adapté à l'environnement sur site (comme l'extérieur, il doit être IP54 ou supérieur).

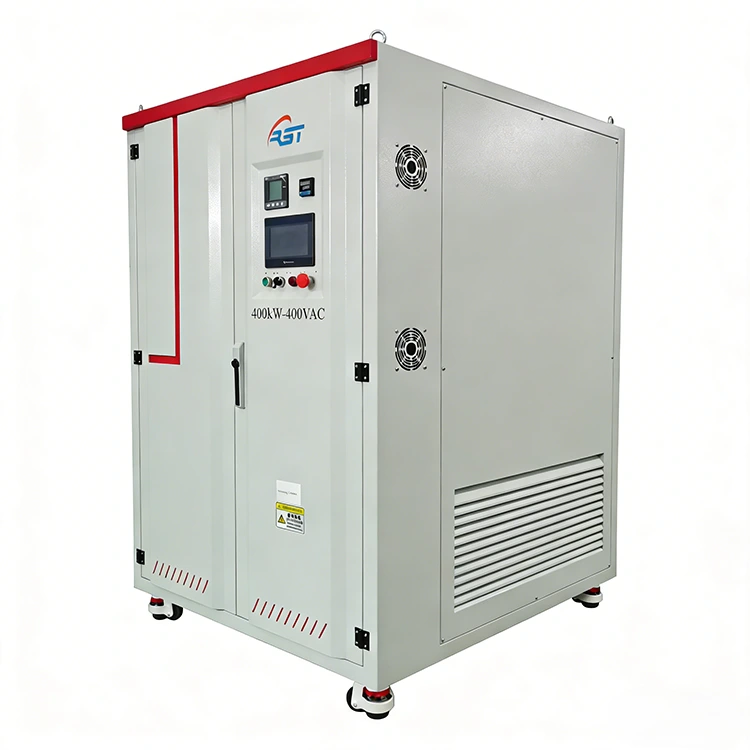

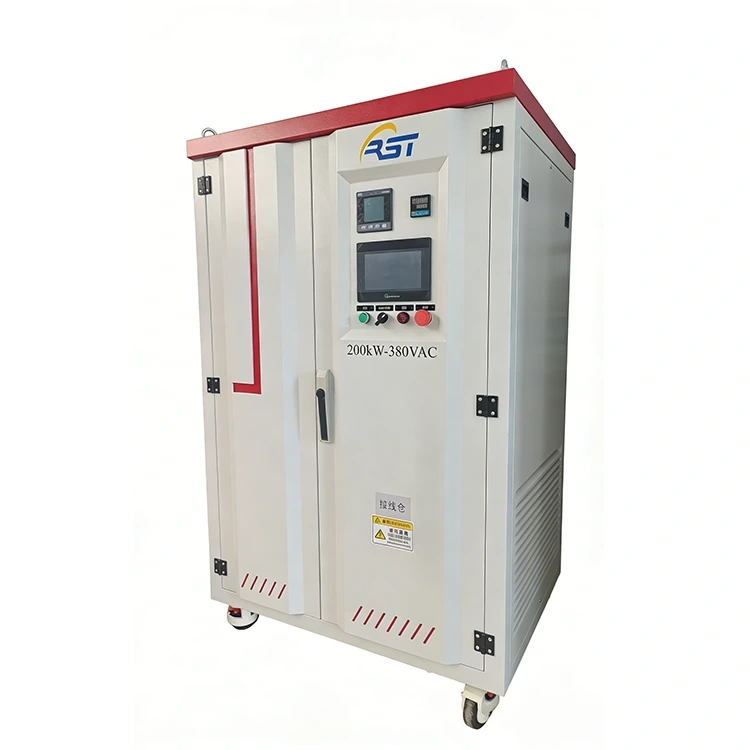

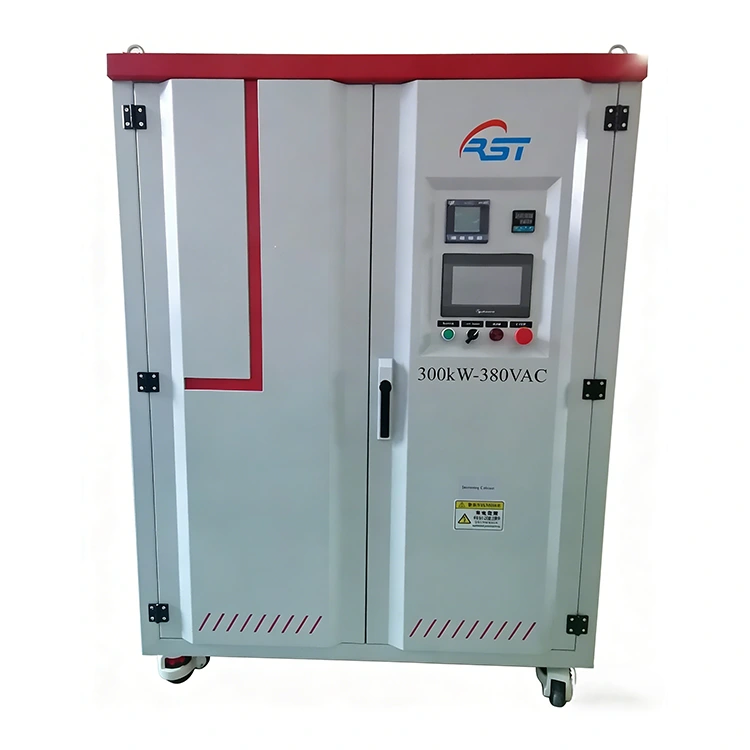

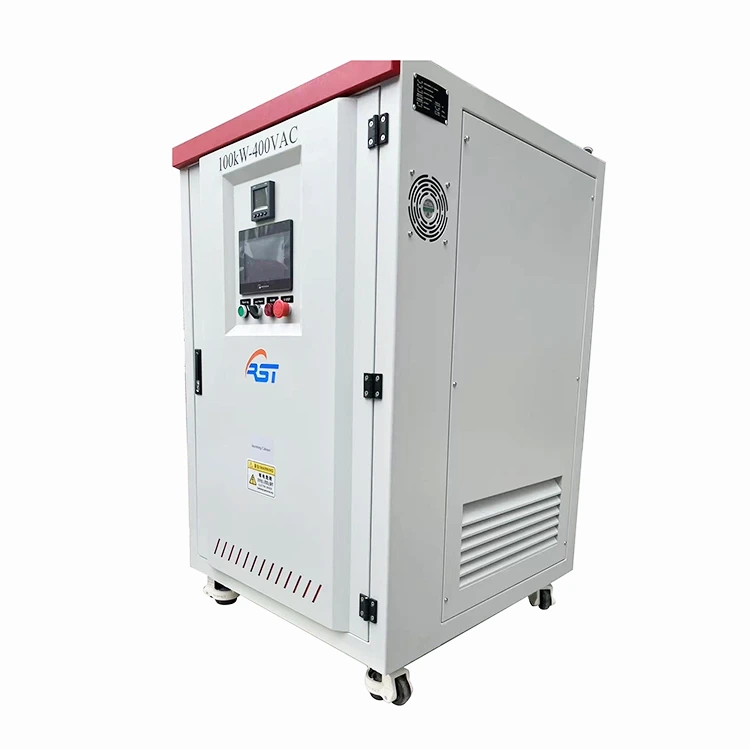

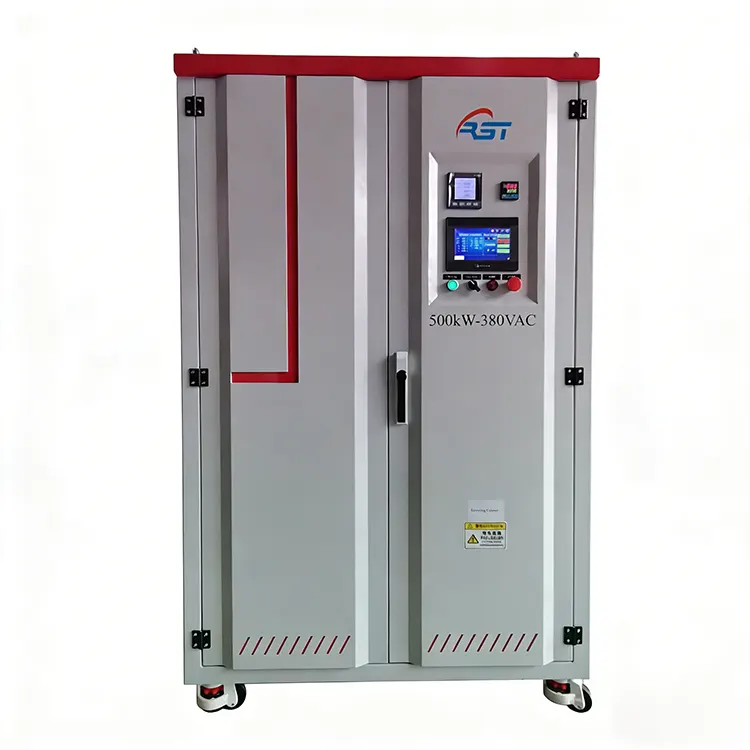

Le banc de charge résistive, en raison de ses caractéristiques simples et fiables, est souvent utilisé comme appareil de test de base. Il peut également être combiné avec des inductances et des condensateurs pour former une armoire de charge composite, utilisée pour des simulations de conditions de travail plus complexes. En outre,RST Électriquepropose également une variété deBanques de chargedans des spécifications différentes. N'hésitez pas à venir vous renseigner ou les acheter !
