Une résistance en céramique est un composant de résistance de type puissance qui encapsule le noyau de résistance (généralement une résistance enroulée ou une résistance à film d'oxyde métallique) dans un boîtier en céramique et le scelle avec du ciment résistant à la chaleur (ou du sable de quartz, des matériaux de silicate conducteurs thermiques). Son nom vient de son apparence qui ressemble à un remplissage de ciment, mais le matériau de remplissage interne réel est principalement du sable de quartz réfractaire ou un mortier thermoconducteur spécialisé. En raison de l'excellente résistance thermique, de l'isolation et du caractère ignifuge du boîtier en céramique et du matériau de remplissage, la résistance en ciment peut résister à une dissipation de puissance élevée et à une surcharge à court terme, et est largement utilisée dans les circuits d'alimentation, les cartes de commande d'appareils électroménagers, les chargeurs, les amplificateurs audio, les instruments et les compteurs, etc., dans des scénarios qui nécessitent une puissance élevée, un faible coût et une fiabilité élevée.

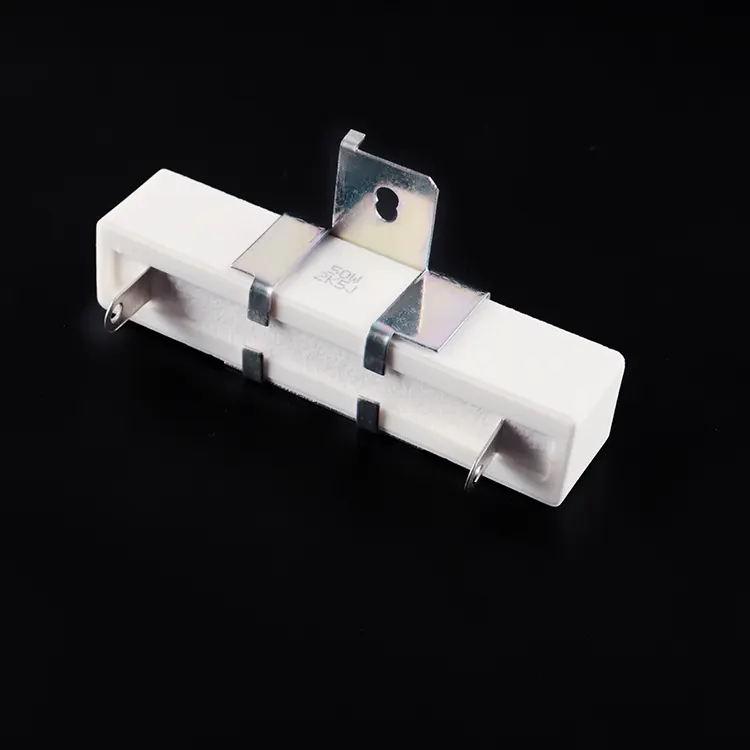

Le noyau de la résistance à boîtier en céramique est le fil de résistance (généralement en nichrome, manganin ou alliage nickel-chrome) qui est enroulé uniformément autour du cadre en céramique ou sur une base cylindrique en oxyde métallique. Les deux extrémités du noyau de résistance sortent à travers des fils ou des languettes de soudure, et l'ensemble du composant est placé dans un boîtier en céramique rectangulaire ou elliptique. Ensuite, du sable de quartz ou du coulis de ciment est rempli et enfin, il est cuit à haute température pour se solidifier. Les fonctions du matériau de remplissage comprennent : la fixation du noyau de résistance, l'isolation de l'air pour empêcher l'oxydation, la conduction de la chaleur vers le boîtier en céramique et l'absorption de l'énergie de surcharge instantanée. La surface du boîtier en céramique est généralement imprimée avec des informations telles que la valeur de résistance, la puissance et la précision. Les formes de câbles comprennent des câbles axiaux, des câbles radiaux et des types enfichables (adaptés au soudage de PCB ou à la connexion de bornes). La plage de puissance des résistances en ciment va de 1 W à plusieurs watts (généralement 2 W, 3 W, 5 W, 10 W, 20 W), la plage de résistance est de 0,1 Ω à 100 kΩ et la précision est généralement de ± 5 % ou ± 10 %, et certaines peuvent atteindre ± 2 %.
- Excellente résistance à la chaleur : Il peut fonctionner de manière stable dans un environnement allant de -40℃ à +200℃. Lors d'une surcharge de courte durée, le matériau de remplissage peut absorber une grande quantité de chaleur, retardant ainsi l'augmentation de la température.
- Ignifuge et sûr : le boîtier en céramique et le remplissage en ciment sont des matériaux incombustibles. Même si le fil de résistance brûle, il ne prendra pas feu, répondant à la norme UL94 V-0.
- Faible coût : La structure est simple et les matières premières sont facilement disponibles. C'est l'une des solutions les plus économiques parmi les résistances haute puissance.
- Forte tolérance aux impulsions : par rapport aux résistances à montage en surface ou aux résistances à film métallique, la résistance à boîtier en céramique peut résister à plusieurs fois la puissance nominale d'un choc instantané, adaptée aux applications de limitation de courant de surtension et de charge de condensateur.
- Résistances de limitation de surtension d'entrée pour les alimentations à découpage (connectées en série à la borne d'entrée CA pour supprimer le courant de surtension de démarrage).
- Résistances de décharge pour filtres à condensateur (connectées en parallèle aux bornes des condensateurs haute tension pour libérer la charge après la mise hors tension).
- Résistances de puissance de sortie pour amplificateurs audio (agissant comme des charges factices ou comme limitation du courant de sortie).
- Résistances de réduction de tension dans les contrôleurs d'appareils électroménagers (comme le contrôle de vitesse pour les ventilateurs ou la limitation de courant pour les relais).
- Circuits tampons d'absorption côté primaire des chargeurs et adaptateurs (le R dans RCD Snubber).
- Résistances d'échantillonnage pour alimentations de pilotes LED (résistances en ciment à faible résistance, telles que 0,1 Ω/5 W).
1) Puissance nominale : sélectionnez en fonction de la consommation électrique réelle du circuit et réservez une marge d'au moins 50 %. Par exemple, si la puissance mesurée est de 2W, il faudra choisir une résistance céramique de 3W ou 5W. Notez la réduction de puissance - lorsque la température ambiante dépasse 70 ℃, utilisez selon la courbe de réduction.
2) Valeur de résistance : déterminer en fonction de la loi d'Ohm et du courant/tension requis.
3) Taille : correspondant aux tailles de boîtier standard pour différents niveaux de puissance (par exemple, 5 W équivaut généralement à 18 × 8 × 25 mm), assurez-vous que l'espacement des plots du PCB correspond.

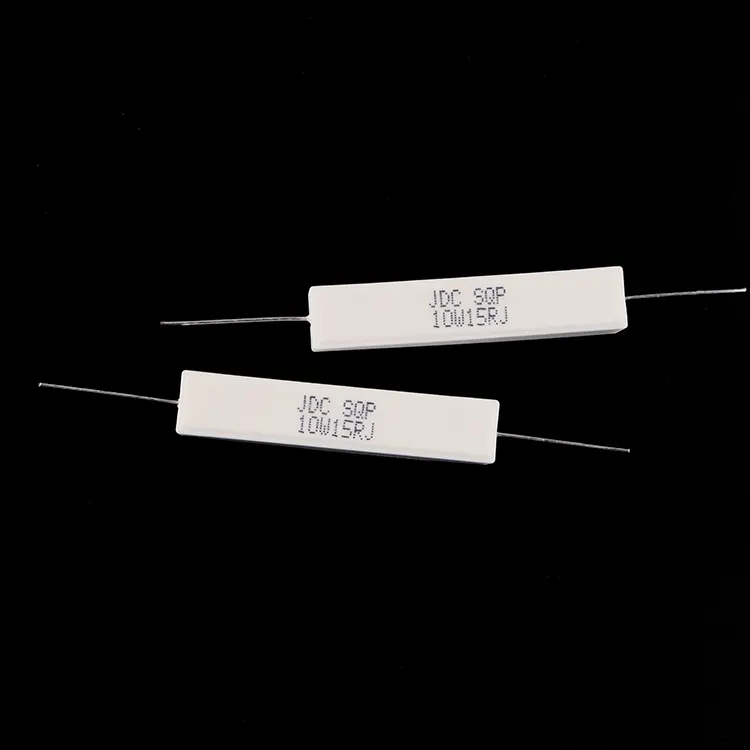

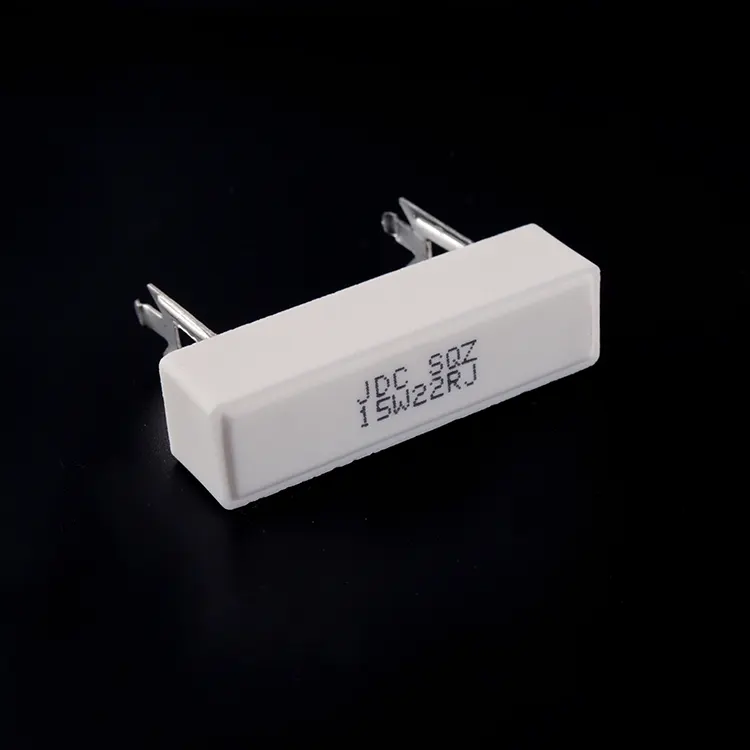

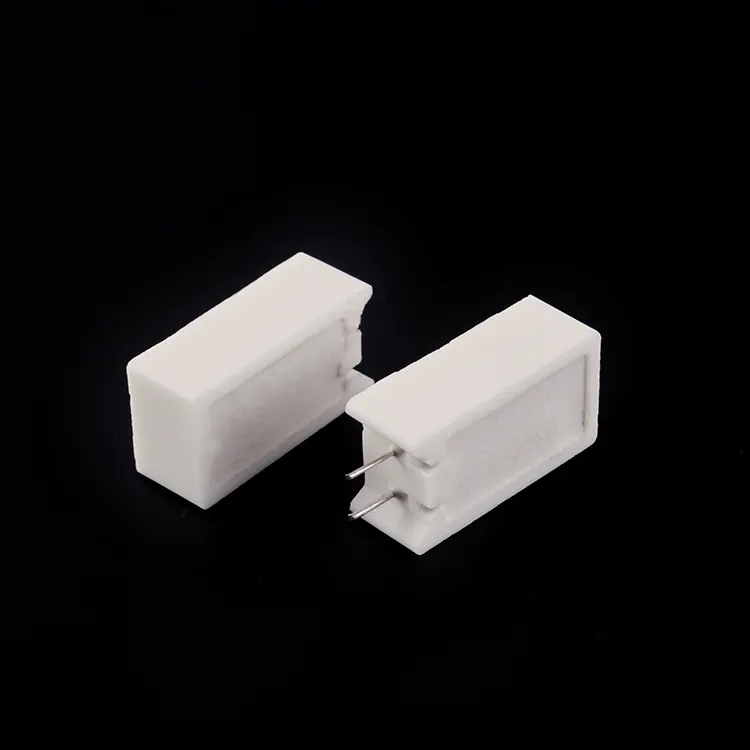

4) Style de connexion : le type vertical (radial) économise la zone du circuit imprimé, tandis que le type horizontal (axial) favorise la dissipation thermique.
5) Tension nominale : Pour les circuits haute tension (>300 V), vérifiez la tension nominale de la résistance. Habituellement, les résistances en céramique ont une tension nominale de 350 V à 500 V. Pour des tensions plus élevées, utilisez des résistances haute tension dédiées.

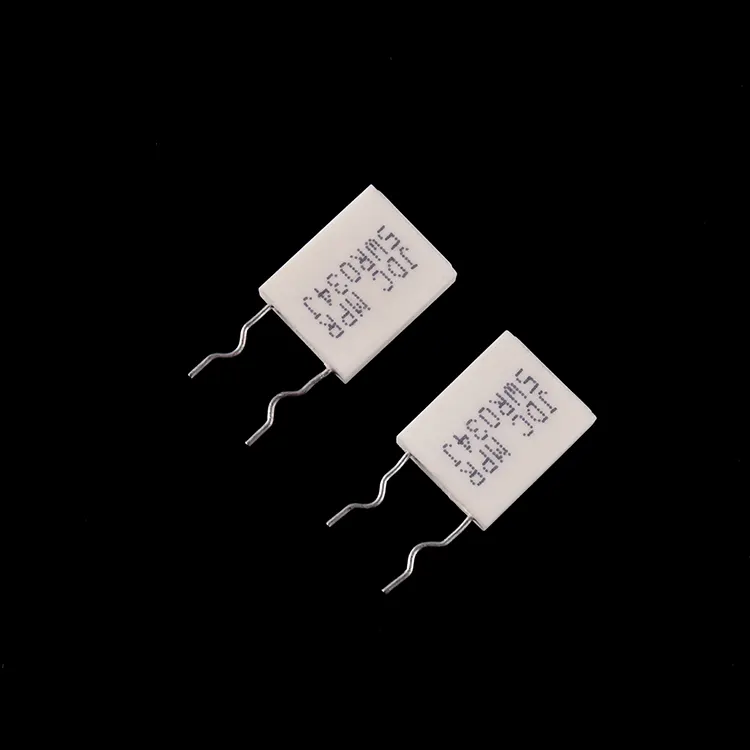

6) Exigence non inductive : si elle est utilisée dans des circuits à haute fréquence ou à commutation rapide, choisissez une « résistance céramique non inductive » (en utilisant un enroulement à double fil ou un noyau à couche épaisse), mais le prix est légèrement plus élevé.
La température de surface de la résistance à boîtier en céramique peut atteindre 100 à 200 degrés Celsius pendant le fonctionnement. Par conséquent, il doit être maintenu à une distance suffisante des composants environnants et ne doit pas être placé près de la surface du PCB. Les fils peuvent être surélevés pour suspendre le corps de la résistance, facilitant ainsi la convection de l'air pour la dissipation de la chaleur. Si plusieurs résistances en ciment sont disposées de manière concentrée, l’augmentation globale de la température doit être prise en compte. De plus, la coque en céramique de la résistance en ciment est relativement fragile. Lors de l'installation, évitez les collisions graves ou les flexions excessives des câbles pour éviter que la coque ne se fissure. Le mode de défaillance est principalement un circuit ouvert (fusion du fil de résistance) et des courts-circuits se produisent rarement. En raison de leur faible coût et de leur grande fiabilité, les résistances en ciment sont encore aujourd’hui largement utilisées dans les produits électroniques grand public et industriels. En outre,RST Électriquea également d'autres types deRésistances céramiques. N'hésitez pas à venir consulter pour l'achat !
