Une résistance à couche épaisse est un type de résistance fixe fabriquée en sérigraphiant une pâte résistive (généralement un composite cermet-céramique-métal) sur un substrat céramique, puis en la cuisant à haute température. Ce processus crée un élément résistif durable et stable qui peut être découpé avec précision pour obtenir des tolérances serrées. Contrairement aux résistances bobinées, la technologie à couche épaisse offre une faible inductance, une densité de puissance élevée et d'excellentes performances haute fréquence, ce qui en fait le choix préféré pour les alimentations à découpage, les circuits d'amortissement, les amplificateurs de puissance et les applications de régulation de tension.
ÀRST Électrique, nous sommes spécialisés dans la fabrication de résistances de puissance à couches épaisses de haute fiabilité dans des boîtiers TO220 et TO247 conformes aux normes de l'industrie. Nos séries PRT35, PRT50 et PRT100 offrent des puissances nominales de 35 W à 100 W (montées sur dissipateur thermique) avec des valeurs de résistance de 0,1 Ω à 1 MΩ. Avec plus de 10 ans d'expertise en ingénierie des couches épaisses et des installations certifiées ISO 9001, nous fournissons des composants alliant précision, efficacité thermique et stabilité à long terme pour les applications industrielles, automobiles et grand public les plus exigeantes.
La sélection de la résistance à couche épaisse optimale nécessite un examen attentif de plusieurs paramètres clés :
·Puissance nominale et gestion thermique : déterminez la puissance continue ou intermittente que la résistance doit dissiper. Nos séries PRT35 (35 W), PRT50 (50 W) et PRT100 (100 W) sont équipées d'un dissipateur thermique ; sans dissipateur thermique, ils gèrent 2,5 W à 3,5 W. Un matériau d'interface thermique approprié (graisse ou tampon) et le dimensionnement du dissipateur thermique sont essentiels pour atteindre la pleine puissance.
·Valeur de résistance et tolérance : choisissez entre 0,1 Ω et 1 MΩ avec des tolérances de ±1 %, ±5 % ou ±10 %. Des tolérances strictes garantissent la précision des réseaux de rétroaction, des diviseurs de tension et des circuits de détection de courant.
·Coefficient de température (TCR) : pour des performances stables à toute température, sélectionnez un TCR aussi bas que ±50 ppm/°C (pour les valeurs >10Ω) à ±300 ppm/°C (pour les plages à faible valeur ohmique ou à haute résistance). Nos options TCR sont optimisées pour chaque bande de résistance.
·Style d'emballage :
TO220 (PRT35/PRT50) – Montage compact à vis unique, idéal pour les circuits imprimés et les dissipateurs thermiques dans des espaces restreints.
TO247 (PRT100) – Encombrement plus important avec une gestion de puissance plus élevée, adapté aux entraînements industriels et aux alimentations haute puissance.
· Tension nominale : vérifiez que la tension de fonctionnement maximale (jusqu'à 700 V) et la tenue diélectrique (1 800 VAC) répondent aux exigences de votre circuit.
·Environnement de fonctionnement : Tenez compte de la plage de température (-65 °C à +175 °C), de la résistance à l'humidité et des exigences d'isolation (>10GΩ). Nos résistances sont conçues pour les environnements industriels et automobiles difficiles.
En évaluant ces paramètres, vous pouvez garantir que votre résistance à couche épaisse offre des performances fiables et stables dans l'application prévue.

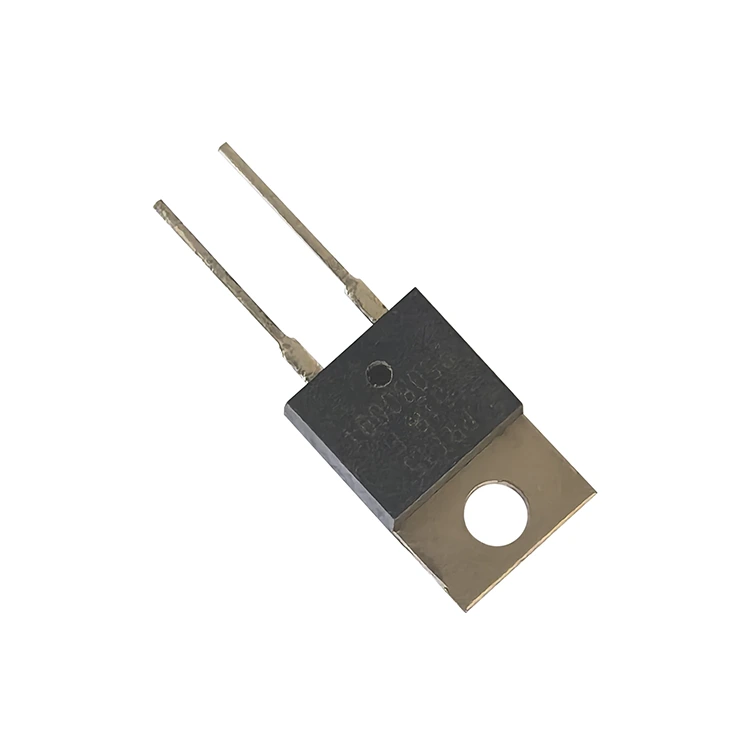

La série PRT35 offre une solution compacte et polyvalente pour les applications nécessitant jusqu'à 35 W de dissipation de puissance avec un montage approprié du dissipateur thermique. Logé dans un boîtier TO220 standard, il est doté d'un boîtier en plastique moulé avec une résistance d'isolation élevée (> 10 GΩ) et une rigidité diélectrique de 1 800 V CA. Les valeurs de résistance s'étendent de 0,1 Ω à 1 MΩ, avec un TCR aussi bas que ±50 ppm/°C pour les plages de précision. Idéal pour les alimentations à découpage, les circuits d'amortissement et la régulation de tension.
S'appuyant sur la même empreinte TO220, la série PRT50 augmente la puissance admissible à 50 W avec montage du dissipateur thermique (3 W sans dissipateur thermique). Il partage la même large plage de résistance, les mêmes tolérances serrées et la même construction robuste que le PRT35, ce qui le rend adapté aux applications de puissance plus élevée telles que les entraînements de moteur, les amplificateurs de puissance et les commandes industrielles.

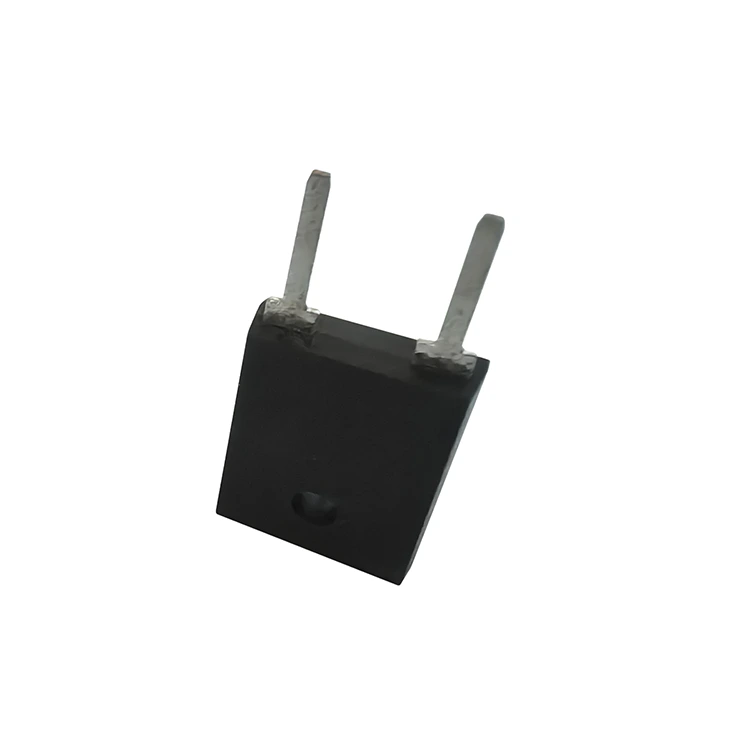

Pour les applications exigeant une densité de puissance maximale, la série PRT100 utilise le boîtier TO247 plus grand pour fournir 100 W avec montage sur dissipateur thermique (3,5 W sans dissipateur thermique). Avec une tension de fonctionnement maximale de 700 V et une plage de températures de fonctionnement étendue de -65 °C à +175 °C, il est conçu pour les alimentations à découpage haute puissance, les circuits de charge d'impulsions et les onduleurs d'énergie renouvelable. Les valeurs de résistance vont de 0,2 Ω à 1 MΩ avec des options TCR de ±50 à ±300 ppm/°C.
·Construction non inductive : la technologie à couche épaisse fournit intrinsèquement une inductance ultra-faible, idéale pour les applications de commutation haute fréquence.
·Montage à vis unique : fixation facile aux dissipateurs thermiques ou au châssis avec des vis M3 (couple maximum 0,9 Nm).
·Tolérances de précision : disponibles en ±1 %, ±5 % et ±10 % pour répondre aux exigences de haute précision et d'usage général.
·Sécurité complète : résiste à une rigidité diélectrique de 1 800 V CA avec une résistance d'isolation > 10 GΩ, garantissant un fonctionnement sûr dans les circuits haute tension.
| Industrie | Application spécifique | Série recommandée |
| Alimentations à découpage | Résistances de charge de sortie, circuits d'amortissement, réseaux de précharge | PRT35, PRT50 |
| Entraînements moteurs et VFD | Freinage dynamique, circuits d'amortissement | PRT100, PRT50 |
| Amplificateurs de puissance | Dégénérescence des émetteurs, réseaux Zobel | PRT35, PRT50 |
| Régulation de tension | Réseaux de rétroaction, résistances de purge | PRT35, PRT100 |
| Circuits d'impulsions | Chargement d'impulsions, limitation du courant d'appel | PRT100 |
| Contrôles industriels | Amortisseurs d'entraînement moteur, circuits de freinage | PRT50, PRT100 |
| Electronique automobile | Convertisseurs DC-DC, pilotes d'éclairage LED | PRT35, PRT50 |
| Énergie renouvelable | Amortisseurs d'onduleurs solaires, commandes d'éoliennes | PRT100 |
| Tests et mesures | Charges électroniques, étalons d'étalonnage | PRT35, PRT50, PRT100 |
En tant que fabricant certifié basé en Chine, nous maintenons un contrôle total sur le dépôt de couches épaisses, le découpage au laser, l'assemblage et les tests. Nos prix directs en usine garantissent des coûts compétitifs sans compromettre la qualité.
Notre installation de plus de 7 000 mètres carrés est équipée de lignes de sérigraphie automatisées, de fours de cuisson à haute température et de systèmes de découpe laser. Chaque résistance à couche épaisse subit :
· Vérification de la résistance et de la tolérance à 100 %
·Tests de tenue diélectrique et de résistance d'isolement
·Échantillonnage TCR selon CEI 60115
· Tests d'échantillons pour les cycles de température, la durée de vie de la charge et l'humidité
Nous nous spécialisons dans les configurations personnalisées pour répondre exactement à vos spécifications :
·Puissance nominale : 35 W, 50 W, 100 W (personnalisé disponible)
·Valeurs de résistance : 0,1Ω à 1MΩ (valeurs spéciales disponibles)
·Tolérances : ±1 %, ±5 %, ±10 % (personnalisé jusqu'à ±0,5 %)
·TCR : ±50 à ±300 ppm/°C (personnalisé disponible)
·Emballage : tubes en vrac, ruban et bobine, personnalisés
·Formage de plomb : droit, coupé et formé, sur mesure
·Criblage spécial : vieillissement à haute température, cyclage thermique, déverminage
Avec des exportations vers plus de 40 pays, dont les États-Unis, l’Allemagne, le Japon et la Corée du Sud, nous avons acquis une réputation de fiabilité. Notre équipe d'assistance technique multilingue fournit des conseils avant-vente, une ingénierie d'application et un service après-vente.
Q : Quelle est la différence entre les résistances à couche épaisse et à couche mince ?
R : Les résistances à couche épaisse utilisent une pâte de cermet sérigraphiée, offrant un coût inférieur et une plage de résistance plus large (0,1 Ω à 1 MΩ) avec une précision modérée. Les résistances à couches minces utilisent des couches métalliques pulvérisées, offrant des tolérances plus strictes (±0,1 %) et un TCR inférieur (±25 ppm/°C) à un coût plus élevé. Le film épais est préféré pour les applications électriques ; film mince pour instrumentation de précision.
Q : Comment monter une résistance TO220/TO247 pour une dissipation de puissance maximale ?
R : Utilisez un dissipateur thermique approprié avec de la graisse thermique (ou un tampon thermique) entre la languette de la résistance et le dissipateur thermique. Serrez la vis de fixation à 0,9 Nm maximum. Assurez-vous que la surface du dissipateur thermique est plane et propre. Sans dissipateur thermique, la puissance doit être réduite à 2,5 W – 3,5 W.
Q : Puis-je utiliser une résistance à couche épaisse pour les circuits de commutation haute fréquence ?
R : Oui. Les résistances à couches épaisses ont une inductance intrinsèquement faible, ce qui les rend adaptées aux circuits d'amortissement, aux résistances de commande de grille et aux convertisseurs de puissance haute fréquence. Pour les applications extrêmement critiques, notre série PRT offre des performances non inductives.
Q : Quelle est la durée de vie typique d’une résistance à couche épaisse ?
R : Avec un déclassement approprié et un refroidissement adéquat, les résistances à couche épaisse peuvent fonctionner pendant des décennies. Nos tests d'endurance simulent 1 000 heures à la puissance nominale avec une dérive de résistance minimale.
Q : Comment puis-je sélectionner le TCR approprié pour ma candidature ?
R : Pour les circuits de précision (par exemple, références de tension, réseaux de rétroaction), choisissez un TCR faible (≤ ± 50 ppm/°C). Pour les applications générales, un TCR jusqu’à ±300 ppm/°C est acceptable. Notre fiche technique fournit les plages TCR par valeur de résistance.
Pour en savoir plus sur nos offres spécifiques de résistances à couche épaisse, veuillez explorer les catégories de produits suivantes :
·Série PRT35 (TO220, 35 W) – Résistance à couche épaisse compacte et polyvalente pour les alimentations et les amplificateurs.
·Série PRT50 (TO220, 50 W) – Puissance supérieure dans le même encombrement TO220 pour les applications industrielles.
·Série PRT100 (TO247, 100 W) – Résistance à couche épaisse haute puissance pour onduleurs, entraînements de moteur et systèmes d'énergie renouvelable.
Que vous ayez besoin d'une résistance à couche épaisse standard pour une nouvelle conception d'alimentation électrique ou d'une solution sur mesure pour une application industrielle spécialisée, notre équipe est prête à vous aider. Contactez-nous dès aujourd'hui pour une proposition détaillée, une consultation technique ou une visite d'usine.
