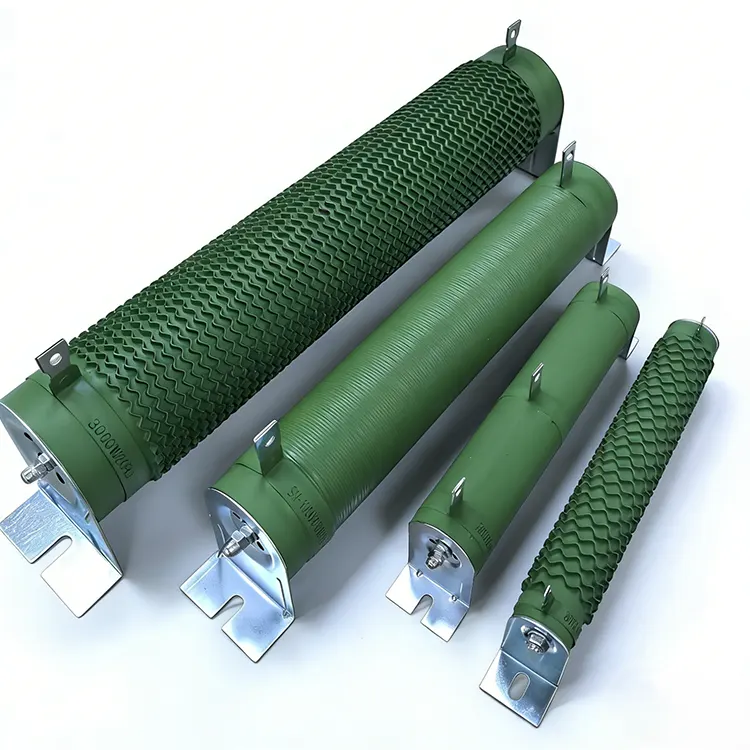

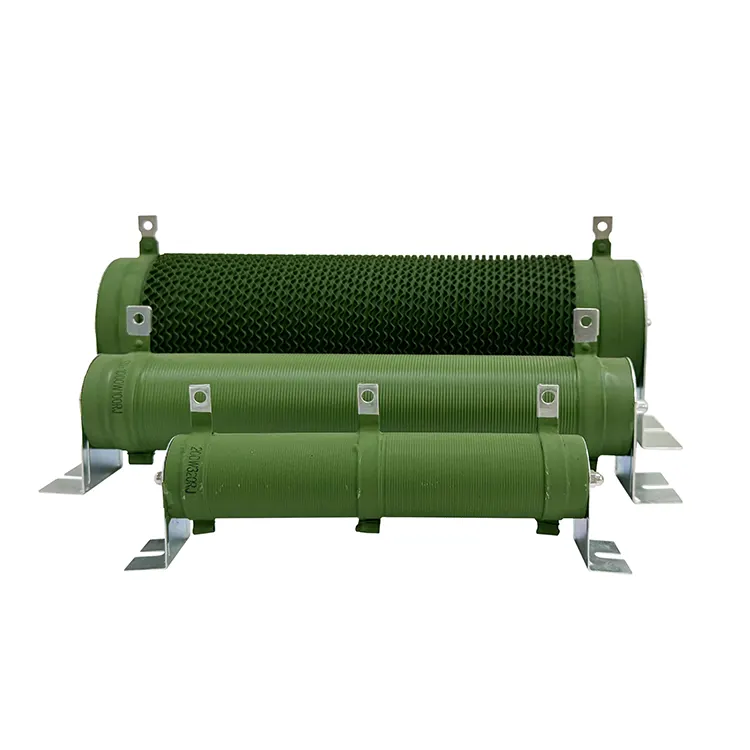

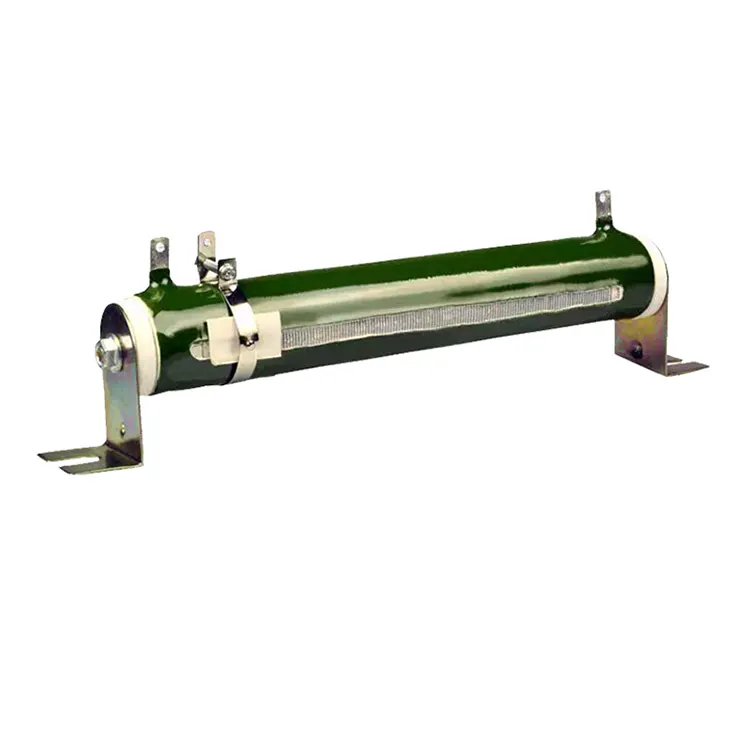

La résistance tubulaire bobinée est un composant de résistance haute puissance traditionnel mais encore largement utilisé. Sa structure implique l'enroulement uniforme de fils de résistance en alliage (tels que l'alliage cuivre-nickel, cuivre-manganèse ou nickel-chrome) sur un tube en céramique de haute pureté (alumine ou porcelaine talc), les deux extrémités étant sorties à travers des capuchons métalliques ou des bornes à vis. La surface est recouverte d'une couche de peinture isolante et ignifuge résistante aux hautes températures (résine de silicium organique ou résine époxy). Cette conception confère à la résistance une résistance thermique, une résistance mécanique et une stabilité à long terme extrêmement élevées. Le tube en céramique sert non seulement de cadre, mais contribue également à la dissipation de la chaleur, car les matériaux céramiques ont une meilleure conductivité thermique que les plastiques ordinaires et peuvent résister à des températures allant jusqu'à 300-500°C sans ramollir.
RST Électriquepropose différents types deRésistances de freinage. N'hésitez pas à venir consulter pour l'achat !
La plage de puissance s'étend de quelques watts à plusieurs kilowatts (généralement de 20 W à 15 kW), tandis que les valeurs de résistance s'étendent de 0,1 Ω à plusieurs centaines de kΩ. La précision est généralement de ±5 % ou ±10 %, bien que des degrés de haute précision de ±1 % soient également disponibles. En raison de leur construction bobinée, ces résistances présentent une inductance relativement élevée et ne conviennent donc pas aux circuits haute fréquence ; cependant, ils conviennent parfaitement aux applications d'alimentation électrique, de freinage, de précharge, de décharge et de mise en mémoire tampon fonctionnant aux fréquences des lignes électriques ou aux basses fréquences (<1 kHz). Le principal avantage des résistances tubulaires bobinées est leur robuste capacité de surcharge ; ils peuvent résister à des surtensions de courte durée allant jusqu'à 10 fois leur puissance nominale sans subir de dommages. De plus, leur valeur de résistance présente une variation minime avec la température (avec un coefficient de température typique de ±50 à ±300 ppm/°C). Le revêtement de surface doit répondre à la norme ignifuge UL94 V-0 et rester exempt de fissures ou de pelage, même dans des conditions de température élevée.
Limite de surtension d'entrée pour l'alimentation à découpage (alternative à la thermistance NTC, mais la résistance bobinée est plus résistante aux chocs), circuit de précharge pour le bus CC du convertisseur de fréquence, résistance de décharge pour condensateur haute tension, résistance shunt pour machine à souder, résistance de puissance de sortie (charge factice) pour amplificateur de puissance audio, résistance de freinage pour ascenseur, etc. Dans les armoires de commande industrielles, la résistance tubulaire bobinée est souvent utilisée comme élément chauffant dans les radiateurs de déshumidification.
1) Puissance : calculez I²R en fonction du courant permanent dans le circuit et laissez une marge d'au moins 50 % ;
2) Résistance : Déterminer selon la loi d'Ohm et la chute de tension cible ;
3) Tension nominale : La ligne de fuite entre les supports métalliques aux deux extrémités du tube en céramique doit répondre aux normes de sécurité (telles que les exigences UL, CE) ;
4) Méthode d'installation : peut être installé horizontalement ou verticalement, mais assurez une bonne ventilation autour pour éviter l'accumulation de chaleur.
