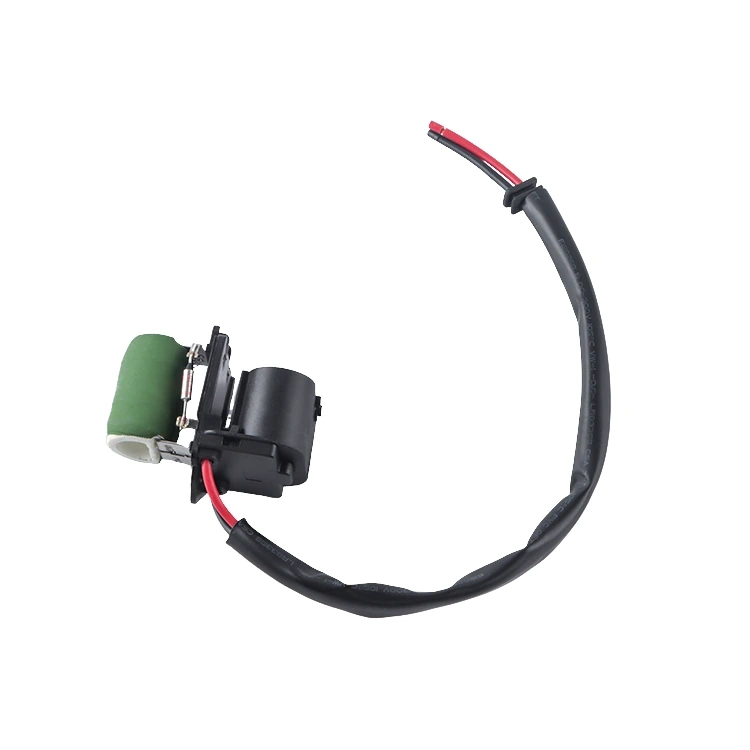

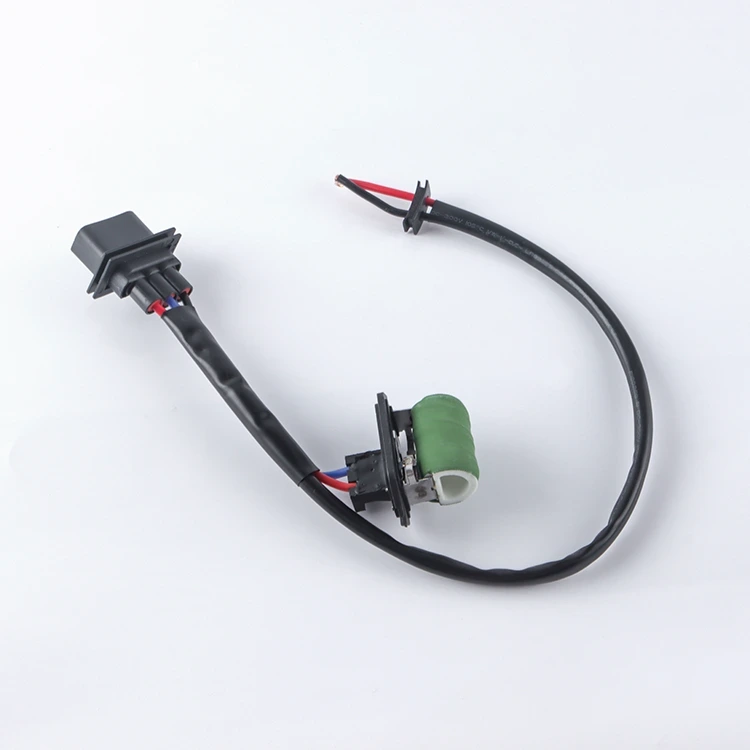

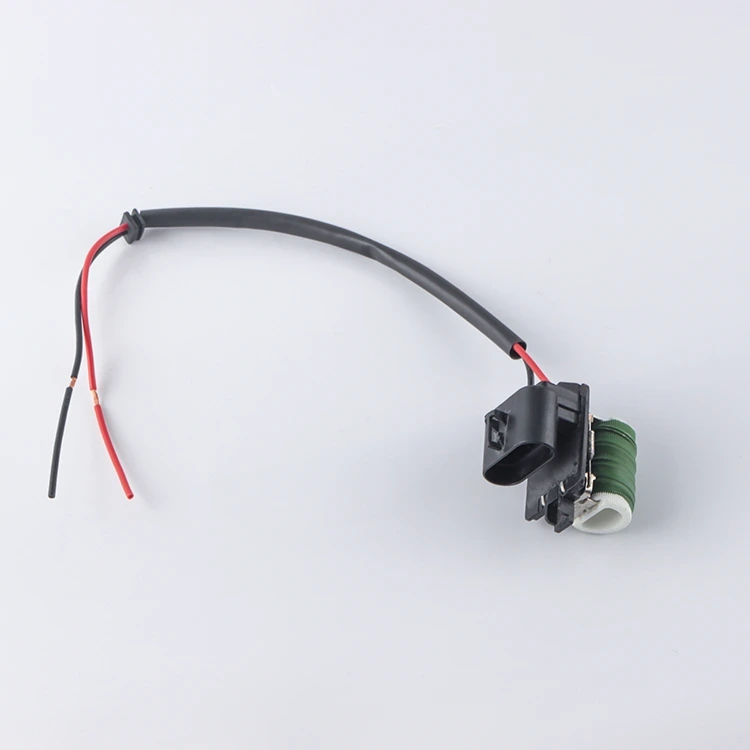

Résistance de moteur de ventilateur 12 V

La résistance de moteur de ventilateur 12 V de RST Electric est spécialement conçue pour l'un des points de défaillance les plus courants dans les systèmes de climatisation automobile : le contrôle de la vitesse du moteur de ventilateur. Dans les véhicules dotés d'un contrôle traditionnel de la vitesse du ventilateur basé sur une résistance, le pack de résistances dissipe l'énergie nécessaire pour réduire la tension du moteur du ventilateur pour les vitesses faibles et moyennes. Au fil du temps, des cycles thermiques répétés peuvent dégrader les résistances standard. La série RXQ résout ce problème avec un élément bobiné robuste de 50 W évalué pour une résistance de 0,15 Ω, spécifiquement sélectionné pour produire la chute de tension correcte pour le fonctionnement du ventilateur à basse vitesse dans les systèmes 12 V.

Avantages de conception

La construction met l'accent sur la fiabilité dans l'environnement automobile exigeant. L'élément résistif est logé dans un boîtier ignifuge haute température qui résiste à une exposition continue aux températures sous le tableau de bord. Une caractéristique de sécurité essentielle est le fusible thermique intégré à 240 °C, qui ouvre le circuit en permanence si la résistance surchauffe en raison d'une panne du moteur du ventilateur, d'un débit d'air restreint ou d'un fonctionnement prolongé à basse vitesse – évitant ainsi les risques d'incendie et protégeant le faisceau de câbles du véhicule. L'unité est fournie avec des câbles pré-connectés de 1,5 à 2,5 mm² (longueur de 150 à 300 mm), terminés par des connecteurs sertis ou des extrémités nues comme spécifié, permettant un remplacement direct sans avoir besoin de couper ou d'épisser.

Tests de niveau strict

Chaque unité est soumise à des tests rigoureux pour répondre aux normes de fiabilité automobile. La résistance d'isolation dépasse 20 MΩ à 500 V CC et la tenue diélectrique est vérifiée à 2 000 V CA pendant 5 secondes sans panne. Les tests de surcharge à 5 fois la puissance nominale pendant 5 secondes confirment la capacité d'impulsion de l'élément, tandis que les cycles de température de -55°C à +155°C (3 cycles) valident l'intégrité structurelle. Les tests d'endurance à tension nominale pendant 1 000 heures garantissent une stabilité à long terme. En tant que fabricant de confiance de résistances de moteur de ventilateur 12 V en Chine, RST Electric combine plus de 10 ans d'ingénierie de résistances automobiles avec une fabrication de précision pour fournir des composants qui rétablissent le bon fonctionnement et la sécurité du CVC.

Spécification technique

Avantages du produit

1. Conception automobile 12 V dédiée – Spécialement conçue pour les systèmes électriques des véhicules 12 V, garantissant une chute de tension correcte pour le fonctionnement du ventilateur à basse vitesse.

2. Fusible thermique intégré à 240 °C – La protection intégrée contre la surchauffe déconnecte définitivement le circuit si la résistance surchauffe, évitant ainsi les risques d'incendie.

3. Pré-câblé pour une installation facile – Fourni avec des câbles de 1,5 à 2,5 mm² (150 à 300 mm) pré-attachés, permettant un remplacement direct sans sertissage ou épissure supplémentaire.

4. Gestion de puissance robuste – La puissance nominale de 50 W avec élément bobiné résiste aux cycles thermiques répétés dus au fonctionnement continu du ventilateur à basse vitesse.

5. Excellente durabilité environnementale – Résiste aux températures extrêmes (-55 °C à +155 °C), aux vibrations (50 m/s², 30 min) et à l'humidité (95 % HR, 96 heures) selon les normes automobiles.

6. Boîtier ignifuge – Le boîtier ignifuge à haute température assure la sécurité dans les environnements sous le tableau de bord où l'exposition au câblage et à l'isolation est présente.

7. Marge de sécurité électrique élevée – Une tenue diélectrique de 2 000 V CA et une résistance d’isolation > 20 MΩ garantissent un fonctionnement sûr dans les systèmes électriques des véhicules.

8. Performance fiable à long terme – Endurance testée à tension nominale pendant 1 000 heures avec ΔR ≤ ± 10 %, garantissant un contrôle constant de la vitesse pendant des années de service.

9. Validation complète de la qualité – Tests à 100 % de la résistance, de l’isolation et de la rigidité diélectrique ; tests d'échantillons pour les cycles de température, les vibrations et les surcharges.

10. Personnalisable pour les applications OEM – Disponible avec des longueurs de câble, des types de connecteurs, des valeurs nominales de fusible thermique et des configurations de montage spécifiques pour correspondre à l'équipement d'origine.

Applications du produit

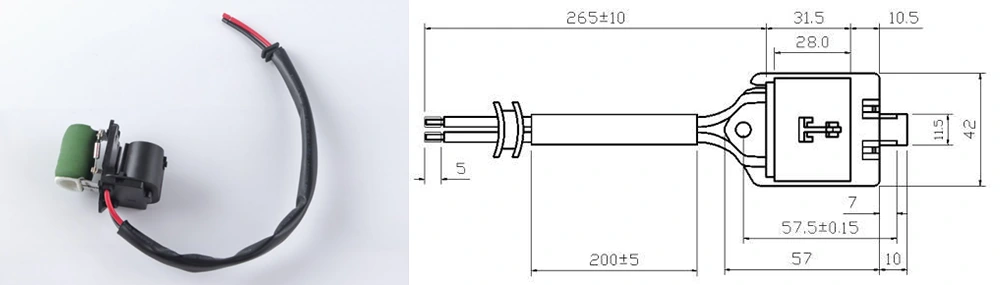

Dessin et dimensions

RST Electric garantit une livraison sûre de chaque résistance de moteur de ventilateur 12 V :

● Emballage individuel : Chaque résistance est enveloppée dans un film à bulles antistatique et placée dans des boîtes individuelles pour protéger le boîtier et éviter d'endommager le plomb.

● Protection des câbles : les câbles pré-câblés sont enroulés et sécurisés avec des attaches de câble ou des manchons en mousse pour conserver leur forme.

● Emballage en vrac : pour les commandes en volume, les résistances sont emballées dans des cartons ondulés avec des séparateurs en mousse pour éviter tout contact.

● Documentation : listes de colisage et certificats d'inspection inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

Toutes les unités sont soumises à des tests électriques à 100 % (résistance, isolation, diélectrique) et à une inspection visuelle avant emballage.

À propos de RST Électrique

Direct Factory, spécialistes des résistances automobiles

● Nous sommes un fabricant certifié basé en Chine, spécialisé dans les résistances de moteurs de soufflante 12 V depuis plus de 10 ans.

● Contrôle interne complet du bobinage des éléments, de l'intégration des fusibles thermiques, de l'assemblage des câbles et des tests – garantissant une qualité constante.

● Tarification directe en usine sur chaque résistance de la série BMR-01, avec une structure de coûts transparente et sans intermédiaire.

Fabrication professionnelle et assurance qualité

● Installations certifiées ISO 9001 avec lignes de production dédiées aux composants CVC automobiles.

● Tests 100% électriques (résistance, isolation, diélectrique) réalisés sur chaque unité.

● Tests d'échantillons selon les normes automobiles : cyclage de température (-55°C à +155°C), vibration (50 m/s²) et endurance (1 000 heures).

● Équipe d'ingénieurs expérimentés spécialisés dans les applications de résistances automobiles 12 V.

Expérience mondiale, fournisseur de confiance

● Fournisseur éprouvé des distributeurs de pièces automobiles, des chaînes de réparation et des fournisseurs OEM du monde entier.

● Antécédents d'exportation vers plus de 40 pays, dont les États-Unis, l'Allemagne, le Royaume-Uni, l'Australie et le Japon.

● Expertise approfondie dans le domaine du contrôle de la vitesse des moteurs de soufflante CVC et des systèmes électriques des véhicules.

Personnalisation sans fin

● Puissances nominales : 50 W (personnalisé disponible pour différentes plates-formes de véhicules).

● Valeurs de résistance : 0,1Ω-1R (valeurs personnalisées pour les exigences spécifiques de vitesse du ventilateur).

● Fusibles thermiques : 240°C standard (températures personnalisées disponibles).

● Spécifications du fil : 1,5 à 2,5 mm², 150 à 300 mm (longueurs et calibres personnalisés).

● Terminaisons : extrémités nues/connecteurs OEM/personnalisés.

● Montage : Support de châssis standard / Supports personnalisés.

Livraison fiable et assistance à vie

● Délai de livraison standard : 10 à 15 jours pour les évaluations standard ; 15-20 jours pour les produits personnalisés.

● Documentation complète : rapports de tests, certifications de matériaux, déclarations RoHS/REACH.

● Garantie 12 mois avec dépannage et envoi des pièces détachées à distance.

● Support technique disponible pour l'intégration dans les systèmes CVC des véhicules.
