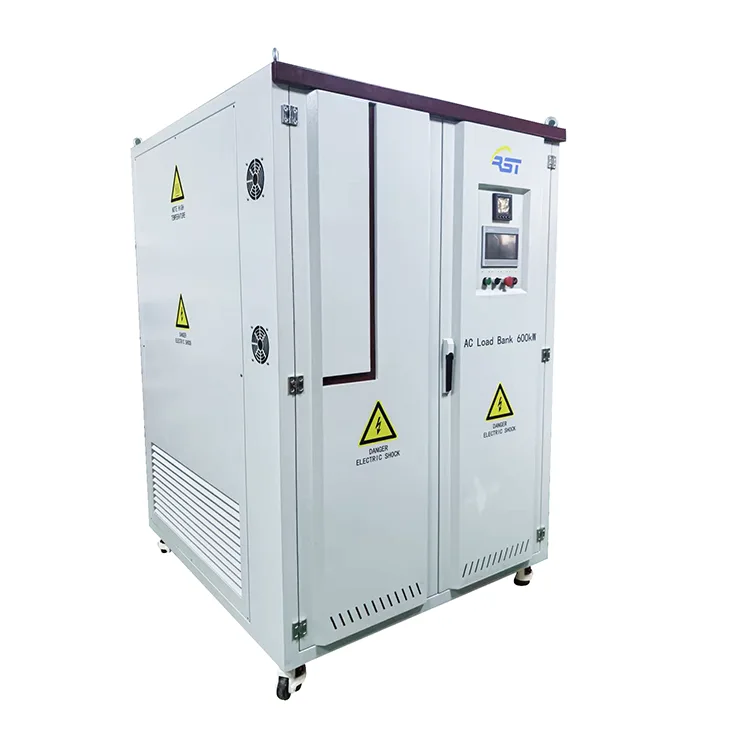

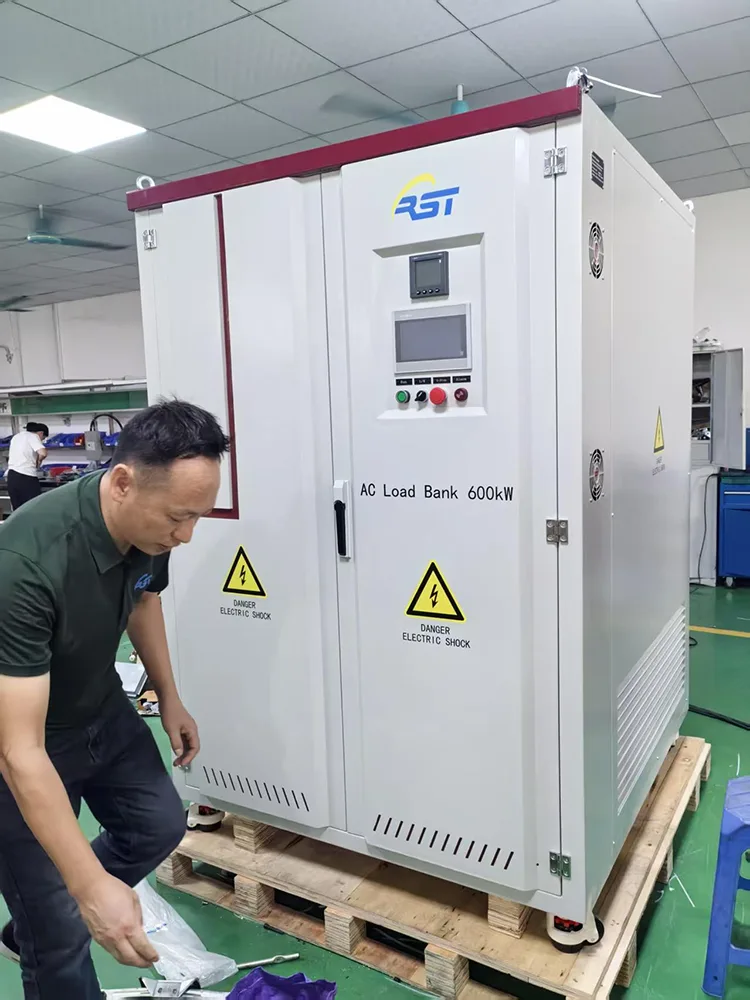

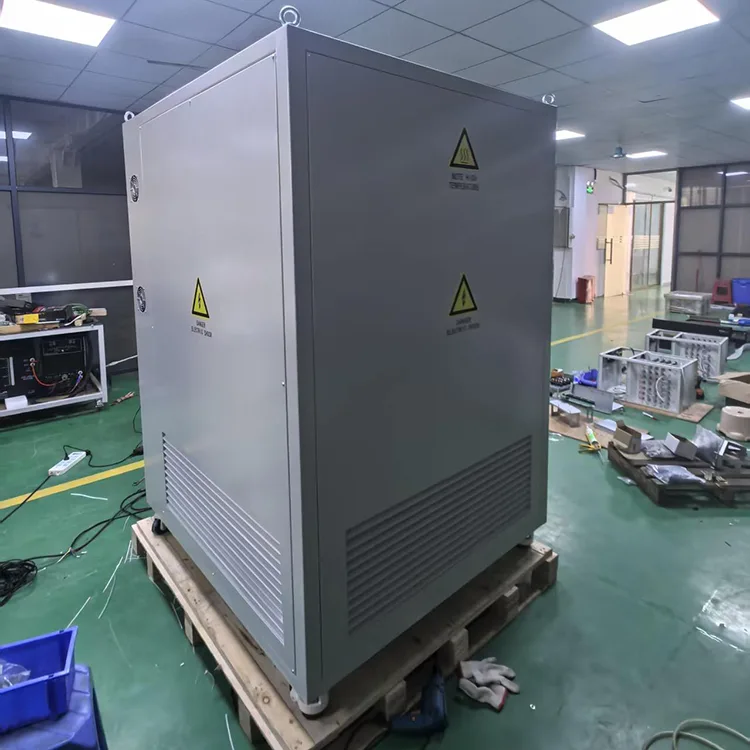

Le banc de charge résistif CA RST-600kW simule des charges électriques réelles pour vous aider à tester, valider et entretenir votre équipement électrique en toute confiance. Que vous mettiez en service un nouveau générateur diesel, qualifiiez un système UPS pour un centre de données ou effectuiez une maintenance de routine sur des alimentations industrielles, ce banc de charge vous fournit les données dont vous avez besoin pour garantir un fonctionnement stable et fiable.
Cette armoire de charge résistive tout-en-un intègre une armoire en tôle, des tubes de résistance à ailettes en alliage anticorrosion, un système de ventilateur de refroidissement à air forcé, un système de contrôle PLC Siemens et une IHM à écran tactile. Il prend en charge 4 niveaux de tension industrielle universelle (connexion étoile triphasée à quatre fils 480 V/440 V/380 V, connexion triangle triphasée à trois fils 220 V), avec fonction de commutation de câblage étoile-triangle manuelle, puissance de test maximale jusqu'à 600 kW, pas de charge réglable minimal de 10 kW, précision de chargement ± 3 %, répondant à la plupart des exigences de test de puissance industrielle.
- Tests de performances des groupes électrogènes - validation à pleine charge et à charge partielle
- Mise en service et tests de vieillissement du système UPS
- Évaluation de la qualité de l'alimentation électrique des installations industrielles
- Laboratoires R&D nécessitant une simulation précise des charges
- Dépannage et diagnostic des pannes des équipements électriques
1. Conception compatible multi-tension, prend en charge 4 tensions industrielles AC grand public, une machine couvre les scénarios de test 220 V ~ 480 V ; Le câblage étoile/triangle peut être commuté manuellement sur les barres omnibus en cuivre, pas besoin de remplacer les composants internes.
2. Noyau de résistance en alliage durable Tubes de résistance en alliage à ailettes, résistants aux acides, aux alcalis et aux brouillards salins, forte résistance à la corrosion, isolation élevée, dissipation thermique stable, supporte un fonctionnement continu à long terme.
3. Composants électriques de classe mondiale
Contacteurs : contacteurs CA stables de marque ABB
Contrôleur : automate Siemens S7-200Smart
Terminal d'opération : IHM à écran tactile industriel
1. Modes de contrôle doubles Écran tactile local chargement manuel/automatique ; télécommande via logiciel PC, communication Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), pratique pour l'amarrage automatique en atelier de test.
2. Système de protection de sécurité à gamme complète Équipé d'un arrêt d'urgence, d'un court-circuit, d'une surintensité, d'une surtension, d'une surchauffe, d'une basse pression d'air du ventilateur, d'une surcharge du ventilateur, d'une protection de verrouillage multicouche de détection de fumée ; toutes les charges se déchargent automatiquement une fois l'alarme déclenchée, l'alarme sonore et l'enregistrement des journaux d'alarme complets.
3. Mesure et affichage de haute précision instrument de mesure de niveau 0,5, affichage en temps réel de la tension triphasée, du courant, de la puissance active P, de la puissance réactive Q, de la puissance apparente S, du facteur de puissance PF, de la fréquence, de la température d'entrée/sortie, de la température de la salle de contrôle et de la chambre du jeu de barres, toutes les données visualisées sur l'écran tactile.

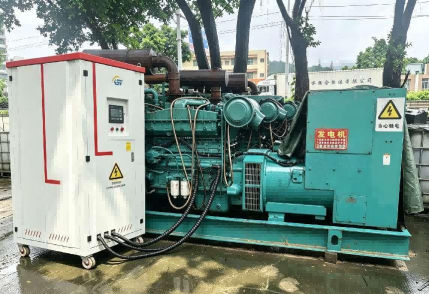

Un banc de charge de générateur de haute qualité est la clé pour garantir la fiabilité de votre système électrique, et un entretien approprié est la base pour garantir son fonctionnement stable à long terme. Le banc de charge RST-600kW est conçu pour équilibrer hautes performances et facilité de maintenance.
Inspection quotidienne (avant/après utilisation) :
Apparence et nettoyage : vérifiez tout dommage, déformation ou corrosion sur le boîtier et essuyez la poussière de surface avec un chiffon doux et sec. Assurez-vous qu'il n'y a aucune obstruction dans un rayon de 3 mètres (pour l'entrée d'air) et de 5 mètres (pour l'évacuation de l'air) autour de l'équipement, et que les orifices de ventilation ne sont pas obstrués.
Inspection de connexion : vérifiez si le cordon d'alimentation, le câble de signal, etc. sont correctement connectés et si les bornes de connexion sont desserrées, oxydées ou présentent des marques de brûlure.
Pré-vérification des fonctions : après le démarrage, observez si le ventilateur fonctionne normalement et s'il y a des bruits anormaux. Vérifiez via l'interface homme-machine (IHM) si les affichages de tension, de courant et d'autres paramètres sont normaux.
Nettoyage interne : nettoyez l'intérieur de l'équipement une fois par mois à l'aide d'air comprimé sec ou de brosses douces, en particulier la poussière des dissipateurs thermiques et des ventilateurs.
Inspection des composants principaux : tous les trimestres, hors tension, vérifiez s'il y a une brûlure, une odeur ou un jeu dans les résistances de puissance internes, les contacteurs (tels qu'ABB), les relais, etc. Utilisez un multimètre pour mesurer la valeur de la résistance. Si l'écart dépasse ±5 %, remplacez-le rapidement.
Entretien du système de refroidissement : nettoyez le filtre du ventilateur pour assurer une entrée d'air fluide.
Vérification de la fonction de protection : simulez régulièrement des conditions de défaut telles que la surintensité et la surchauffe pour tester si les dispositifs de protection de l'équipement sont sensibles et fiables.
1. Après un test de charge lourde, les tubes de résistance conservent une température résiduelle élevée ; Vous devez attendre l'arrêt retardé du ventilateur et le refroidissement complet avant d'ouvrir la porte de l'armoire pour éviter les brûlures.
2. Exigences en matière d'environnement de stockage : température de stockage -30 ℃ ~ + 60 ℃, environnement sec, couvrir un chiffon anti-poussière en cas d'inactivité à long terme, allumer régulièrement pendant 30 minutes par mois pour déshumidifier les composants internes.
3. Fonctionnement interdit : ne bloquez pas l'entrée/sortie d'air pendant une charge longue durée à haute puissance, ce qui déclencherait une alarme de surchauffe et brûlerait des tubes de résistance ; ne démontez pas les barres de cuivre des jeux de barres internes sans formation professionnelle.

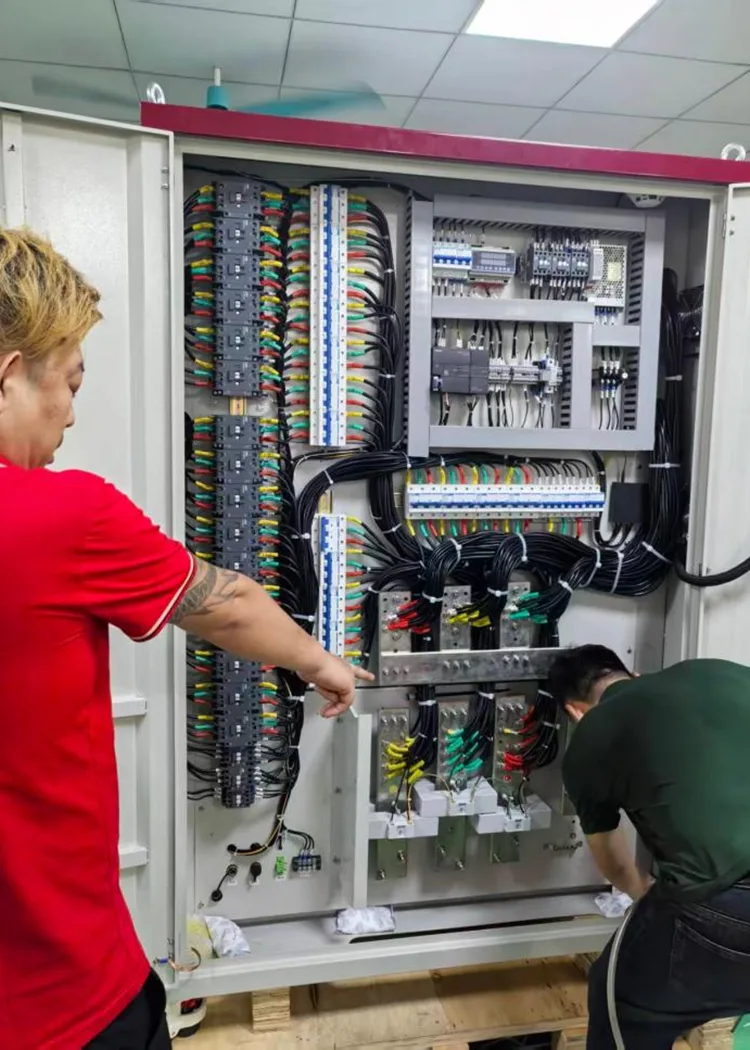

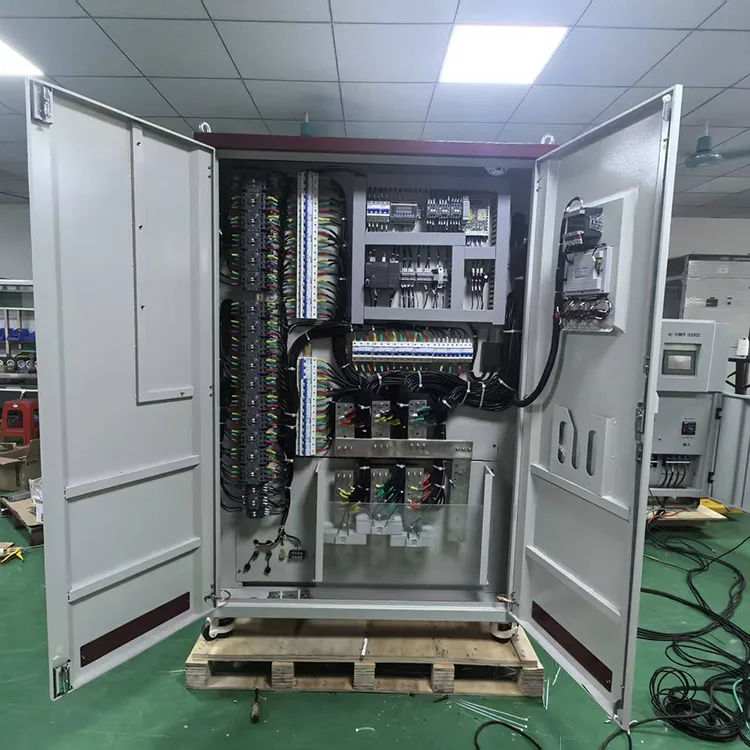

Chaque banc de charge RST-600 kW est construit avec des composants de pointe : les contacteurs ABB garantissent une commutation fiable, tandis que l'automate Siemens 200Smart offre un contrôle intelligent et convivial. Les tubes de résistance en alliage présentent une résistance exceptionnelle à la corrosion, des performances d'isolation élevées et une dissipation thermique efficace, permettant un fonctionnement continu sans dégradation des performances.
Une unité prend en charge quatre configurations de tension (AC480V, AC440V, AC380V et AC220V) avec une commutation manuelle étoile-triangle pour une flexibilité d'application maximale. Cela signifie que vous pouvez utiliser la même banque de charge de générateur dans différentes configurations de test, réduisant ainsi les coûts d'équipement et simplifiant l'inventaire.
Faites fonctionner le banc de charge localement via l'écran tactile HMI de 7 pouces avec affichage en temps réel de la tension, du courant, de la puissance, du facteur de puissance et de la fréquence. Ou passez au contrôle à distance via un logiciel PC, Modbus-RTU ou Modbus-TCP pour des tests automatisés, l'enregistrement de données et la génération de rapports.
Votre équipement et votre personnel sont protégés par plusieurs niveaux de sécurité : arrêt en cas de surtension et de surintensité, protection contre la surchauffe avec déchargement automatique de la charge, surveillance du débit d'air du ventilateur, détection de fumée et bouton d'arrêt d'urgence bien visible. Le système propose également un chargement/déchargement à une touche : il suffit de définir la puissance cible et d'appuyer sur « Charger » - l'unité s'occupe du reste.
Q1 : Cette banque de charge peut-elle tester des équipements 220 V, 380 V, 440 V et 480 V en même temps ?
R : Il ne peut pas tester plusieurs tensions simultanément, mais prend en charge la commutation de différentes conditions de travail de tension.
480V/440V/380V : câblage de connexion en étoile sur le jeu de barres, connecter le fil neutre N ;
220 V : ajustez le cavalier de jeu de barres sur la connexion triangle, retirez le fil neutre ; La commutation nécessite uniquement d'ajuster la plaque de connexion de la barre de cuivre à l'intérieur du compartiment de test, opération simple sans remplacement de composant.
Q2 : Comment puis-je sélectionner la puissance de banc de charge appropriée pour mon générateur ou mon UPS ?
R : Généralement, la puissance du banc de charge utilisée pour les tests ne doit pas être inférieure à 30 % de la puissance nominale de l'alimentation testée pour assurer une maintenance régulière. Pour des tests de performances complets (tels que les tests d'acceptation en usine), un banc de charge de générateur capable de simuler une pleine charge à 100 % ou même une surcharge de 110 % est requis. La puissance du RST-600 kW est réglable en continu dans la plage de 1 à 600 kW, permettant une satisfaction flexible de diverses exigences de test, de la charge légère à la pleine charge.
Q3 : L'équipement déclenche fréquemment une alarme de surchauffe lors d'un chargement de longue durée, comment le résoudre ?
R : Classez 4 causes profondes et solutions :
1.Conduit d'air bloqué : poussière accumulée sur le ventilateur et les tubes de résistance, nettoyer tous les canaux de ventilation, éliminer les débris ;
2. Panne du ventilateur : décrochage du ventilateur, faible vitesse de rotation ou surcharge, remplacer le ventilateur défectueux, vérifier la tension d'alimentation du ventilateur (autoriser une plage de 400 V ± 10 %) ;
3. Dépasser la puissance de test nominale : fonctionnement à long terme sur une surcharge de 600 kW, réduire la puissance de charge dans la plage nominale ;
4. Réglage du seuil de température trop bas : accédez à la page de réglage pour régler la limite supérieure de surchauffe (température de sortie par défaut de 300 ℃, ne pas ajuster vers le haut sans autorisation).
Q4 : Pourquoi le banc de charge ne parvient-il pas à atteindre le niveau de puissance défini ?
R : Cela est généralement dû à l'un des problèmes suivants :
1. Problèmes de contacteur : les contacts d'un contacteur fréquemment utilisé peuvent être usés, entraînant un mauvais contact ;
2. Problèmes de contrôle ou de câblage : vérifiez si le câblage du circuit de contrôle est lâche ou si les paramètres de contrôle du PLC (cette unité utilise un Siemens S200 Smart) sont définis correctement ;
3. Problèmes d'alimentation : vérifiez que la tension de sortie et la fréquence de l'alimentation testée sont stables.
Q1 : l'écran tactile affiche l'alarme de basse pression d'air du ventilateur après le démarrage du ventilateur
R : Dépannez étape par étape :
1. Confirmez que le ventilateur démarre normalement sans décrochage ;
2. Vérifiez que le sens de rotation du ventilateur doit être vers le haut, le câblage inversé entraînera une pression d'air insuffisante ;
3. Inspectez les bornes de câblage du ventilateur desserrées ou avec un mauvais contact, resserrez le câblage ;
4. Entrée d'air bloquée par des articles divers, nettoyez les barrières environnantes.
Q2 : Pas de communication de télécommande via Modbus-RTU/TCP
R : 1. Confirmez qu'une seule interface de communication est utilisée à la fois, vous ne pouvez pas connecter RS485 et RJ45 simultanément ;
2. Vérifiez l'adresse de communication (1 ~ 247) et le débit en bauds (9600/19200/38400) compatibles avec l'ordinateur supérieur ; 3. Rebranchez le câblage de communication, vérifiez la rupture du câble ou les interférences du blindage.
Q3 : L'alarme d'arrêt d'urgence apparaît soudainement pendant le test
R : Vérifiez d'abord le bouton d'arrêt d'urgence sur le panneau avant ; si vous appuyez dessus, tournez le bouton rouge dans le sens des aiguilles d'une montre pour réinitialiser, l'alarme disparaîtra automatiquement. Si l'alarme persiste, vérifiez le circuit ouvert de la boucle de câblage d'arrêt d'urgence.
Q4 : déclenchement automatique du détecteur de fumée pendant le fonctionnement
R : Il s’agit d’un défaut à haut risque, l’équipement déchargera immédiatement toutes les charges. Coupez immédiatement l'alimentation électrique, ouvrez la porte de l'armoire pour vérifier la combustion du tube de résistance, le court-circuit du câblage interne, nettoyez les articles combustibles divers, remplacez les composants endommagés avant de les réutiliser.
Q5 : Le banc de charge du générateur peut-il être installé à l’extérieur ?
R : Indice de protection IP20 du modèle standard, convient uniquement aux ateliers secs intérieurs. L'utilisation en extérieur nécessite une armoire personnalisée étanche à la pluie et à la poussière, et augmente la fréquence de nettoyage du ventilateur et du compartiment de résistance pour éviter que l'eau de pluie et les sédiments ne provoquent un court-circuit.
Q6 : Qu'est-ce qui est inclus dans le colis de livraison ?
R : 1 ensemble de banc de charge CA RST-600kW, rapport de test en usine, manuel d'instructions original en anglais, accessoires de jeu de barres de connexion standard.

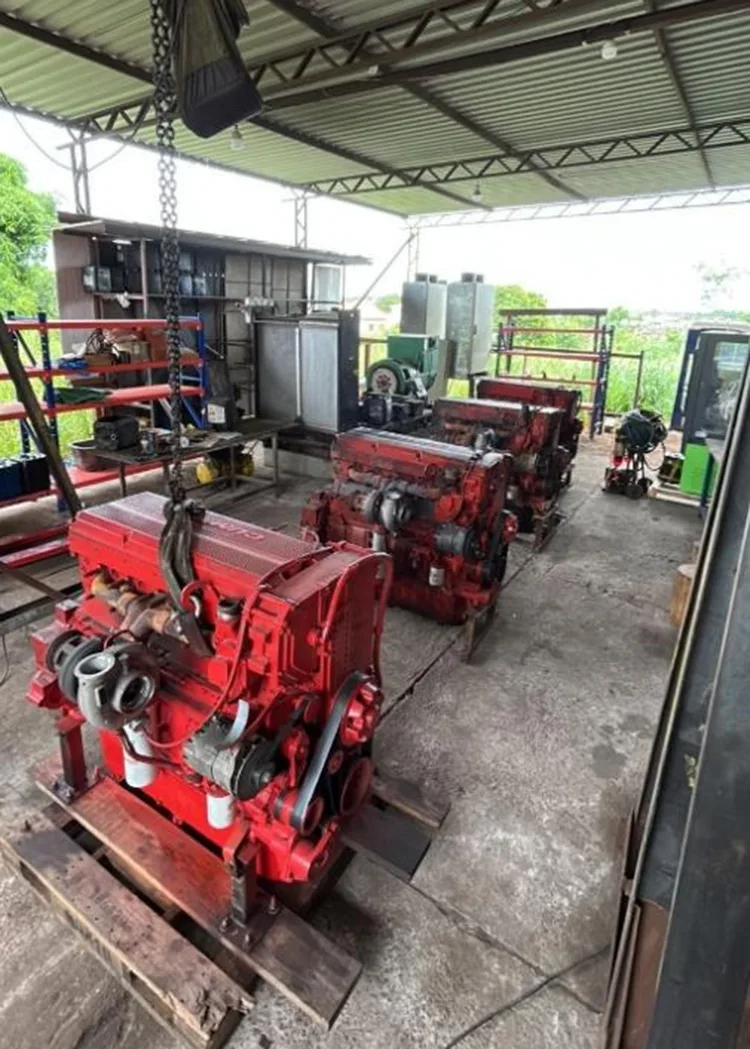

Contexte du projet
Ce projet dessert un fabricant local de générateurs au Brésil. Le marché brésilien adopte une fréquence industrielle de 60 Hz avec des tensions régionales diversifiées (220 V/380 V/440 V/480 V), et tous les générateurs doivent passer la certification INMETRO stricte avec des tests à pleine charge de longue durée. En outre, les réseaux électriques locaux présentent de fréquentes fluctuations de tension.
Auparavant, le client utilisait des armoires de petite charge divisées et dispersées pour tester les générateurs. L'ancien équipement était difficile à déplacer, nécessitait une commutation manuelle fréquente des câbles pour différents tests de tension, avait une faible efficacité de test et ne pouvait pas s'adapter aux conditions instables du réseau local, ne répondant pas aux exigences de test de certification locales.
Solutions et effets d'application sur site
Après avoir adopté notre banc de charge CA intégré RST-600kW personnalisé pour la norme de réseau brésilien 60 Hz, le client a résolu efficacement tous les problèmes de test :
1. Conception intégrée multi-tension : un seul appareil couvre 220 ~ 480 V quatre niveaux de tension grand public correspondant à la norme d'alimentation locale du Brésil, prenant en charge une commutation étoile-triangle rapide sans câblage répété. Il élimine plusieurs ensembles d'équipements de charge redondants et permet d'économiser 40 % d'espace dans l'atelier.
2. Protection de sécurité professionnelle pour grille instable : système de verrouillage multi-protection intégré. Il se déchargera automatiquement en temps réel une fois confronté à une tension de sortie instable du générateur ou à une surintensité causée par de mauvaises conditions du réseau local, protégeant ainsi les générateurs de test contre les dommages lors de tests à pleine charge de longues heures.
3. Système de test automatique intelligent : équipé d'une fonction de chargement automatique en un clic sur écran tactile. Il peut enregistrer automatiquement la tension, le courant, le facteur de puissance et d'autres données de test, et prendre en charge l'exportation du rapport de test en un clic, répondant parfaitement aux exigences de traçabilité des données de certification INMETRO. Le coût global de la main d’œuvre est réduit de moitié.
4. Structure mobile pratique : conçue avec des anneaux de levage et des trous pour chariot élévateur, le banc de charge intégré peut être facilement transféré entre différentes stations de test dans l'atelier.
La ligne de production UPS d'une nouvelle entreprise énergétique nécessite un test de vieillissement cyclique de longue durée des produits UPS 380 V/440 V, l'ancien équipement de charge présente une erreur de chargement importante, de fausses alarmes de surchauffe fréquentes et aucune fonction de communication à distance, impossible de connecter le système MES de l'atelier. Avantages après remplacement par notre banque de charge de générateur :
1. Précision de chargement ± 3 %, puissance de sortie stable pendant le vieillissement cyclique, norme de test cohérente pour chaque lot de produits ;
2. Communication Ethernet Modbus-TCP, téléchargement en temps réel des données de test vers le système de contrôle central de l'usine, réalisation d'un atelier de vieillissement automatique sans surveillance ;
3. Fonction d'arrêt retardé du ventilateur, continue la dissipation de la chaleur après le déchargement, prolonge efficacement la durée de vie du tube de résistance.
4. Distinguer les défauts de surchauffe réels et les fausses alarmes de commutateur de température, le taux de fausses alarmes étant réduit de plus de 90 % ;
Un service électrique du port côtier de Penang, en Malaisie, a besoin de tests de charge réguliers sur site pour les groupes électrogènes de secours, ce qui impose des exigences strictes en matière de performances mobiles et d'efficacité de câblage rapide des équipements de test. Les points forts des applications principales sont les suivants :
1.Adopte des roues mobiles intégrées et une structure de chariot élévateur, permettant un transport flexible vers des salles de générateurs dispersées dans différentes zones du port ;
2. Équipé d'une fonction de stockage du journal d'alarme, qui enregistre toutes les données de fonctionnement anormales pendant les tests sur site, aidant ainsi le personnel technique à vérifier et à éliminer rapidement les défauts potentiels des générateurs par la suite ;
3. Armoire de protection intérieure IP20 associée à un dispositif de protection indépendant de détection de fumée, s'adaptant à l'environnement de travail humide et compliqué des centrales électriques des ports côtiers ;
4.Configuré avec des contacteurs ABB haut de gamme et un système de contrôle Siemens PLC, garantissant un taux de défaillance ultra-faible même dans des conditions de travail fréquentes de manipulation, de déplacement et de vibration.
1. Ingénieur de test de production : le point le plus pratique est quatre tensions intégrées, le commutateur manuel étoile-triangle permet d'économiser beaucoup de temps de câblage ; le fonctionnement de l'écran tactile est intuitif, le chargement segmenté manuel est pratique pour les tests étape par étape de petite puissance.
2. Technicien de maintenance après-vente : la classification des défauts est claire, chaque alarme correspond à un guide de dépannage indépendant ; les composants sont tous de grandes marques internationales, les pièces de rechange sont faciles à acheter, la charge de travail de maintenance trimestrielle est faible.
3. Gestionnaire d'approvisionnement en équipements : un ensemble unique remplace plusieurs armoires de charge à tension unique, un approvisionnement unique, réduit le coût d'investissement en équipement ; norme de taille unifiée, la planification de l'aménagement de l'atelier est plus simple.
4. Concepteur de projet d'automatisation : les deux modes de communication à distance (RS485/TCP) sont hautement compatibles avec divers systèmes de test PLC et ordinateur supérieur, aucun module de conversion de signal supplémentaire n'est nécessaire, programmation d'accueil simple.
1. Conception universelle multi-tension: 220 V/380 V/440 V/480 V quatre niveaux de tension, commutation manuelle étoile-triangle, large gamme d'applications.
2. Noyau de charge stable à haute puissance : tubes de résistance à ailettes en alliage anticorrosion, supportent un fonctionnement continu à long terme, précision de chargement élevée de ± 3 %.
3. Double commande locale et à distance : fonctionnement local à écran tactile + communication à distance à double protocole Modbus, réalisation de tests automatiques sans surveillance.
4. protection de sécurité complète : arrêt d'urgence, surtension, surintensité, surchauffe, défaut de ventilateur, verrouillage multicouche de détection de fumée, déchargement automatique pour tous les défauts.
5. Transfert et maintenance faciles : conception mobile intégrée avec roulettes, compartiments de contrôle/test indépendants, nettoyage régulier pratique et inspection des composants.
6. Composants standard de classe mondiale : PLC Siemens, contacteurs ABB, instrument de mesure de haute précision de niveau 0,5, performances stables et longue durée de vie.
