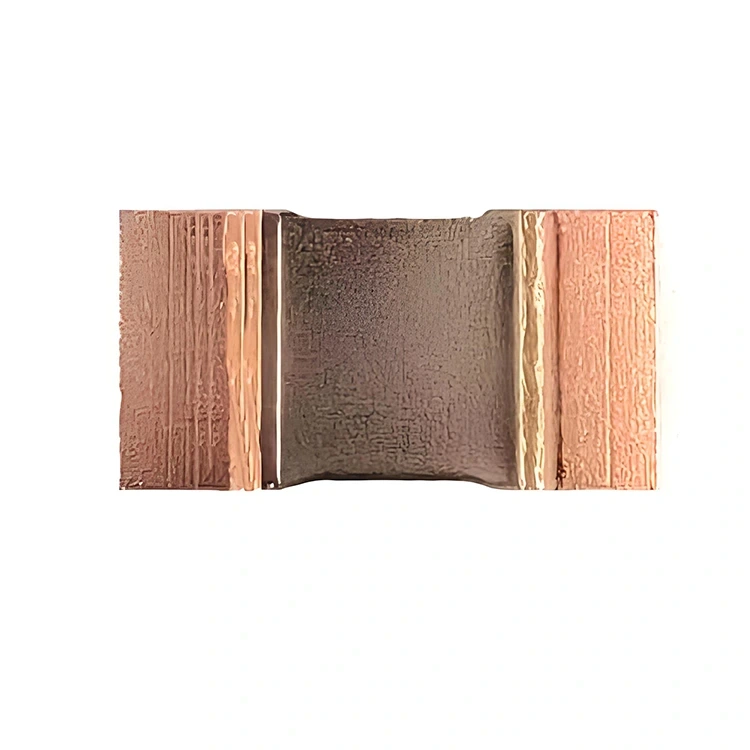

Résistance de détection de courant en alliage nu

La résistance de détection de courant en alliage nu de RST Electric représente l'état de l'art en matière de technologie de détection de courant de précision. Conçu pour les applications où l'espace sur la carte est limité et où la précision des mesures est primordiale, ce shunt à montage en surface utilise un processus avancé de soudage par faisceau d'électrons pour joindre un élément de résistance en alliage à haute stabilité avec des électrodes en cuivre pur. Cette construction entièrement métallique élimine l'inductance parasite et les champs électromagnétiques thermiques courants dans les shunts conventionnels à couche épaisse ou bobinés, permettant une détection rapide et précise du courant dans les circuits haute fréquence.

Matériau de base

Le cœur de cette résistance à faible ohm est un élément en alliage de précision disponible en trois options de matériaux : Manganin (CuMn) pour les applications à faible TCR, Karma (NiCr) pour une stabilité supérieure et FeCrAl (Fer-Chrome-Aluminium) pour les environnements à haute température. L'élément est soudé par faisceau d'électrons à des terminaisons en cuivre pur, créant une structure monolithique avec une résistance de contact minimale et une résistance mécanique exceptionnelle. Le résultat est une résistance capable de résister à des courants de pointe élevés, aux cycles thermiques et au vieillissement à long terme sans dérive.

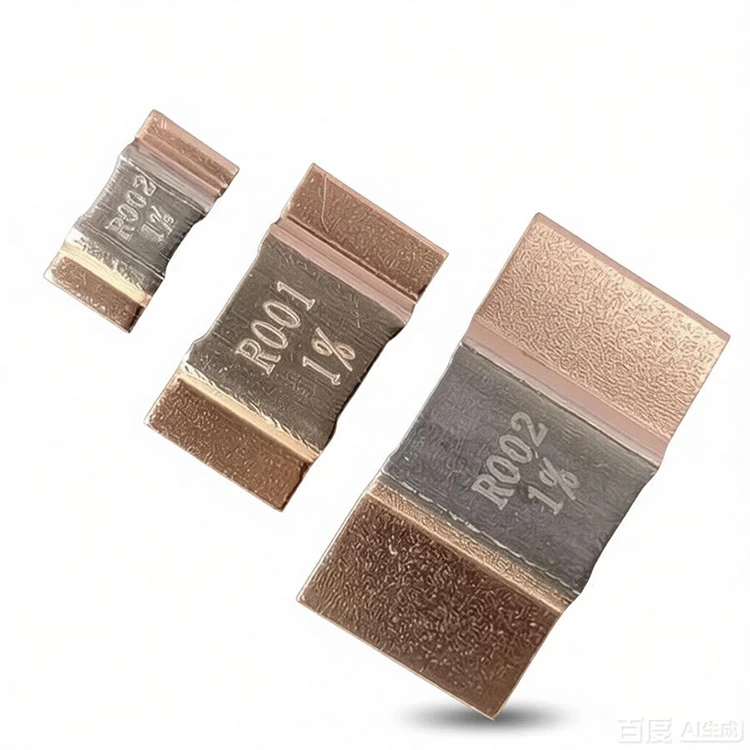

La série WSN est disponible en quatre empreintes standard pour montage en surface :

● 2512 (6,4 × 3,2 mm) – puissance nominale de 3 W, idéal pour les étages de puissance compacts

● 3920 (10 × 5,2 mm) – puissance nominale de 5 W, optimisée pour les applications automobiles et industrielles

● 5930 (15 × 7,2 mm) – puissance nominale de 7 W, pour barres omnibus et blocs-batteries à courant élevé

● 2726 (6,95 × 6,6 mm) – intensité nominale de 5 W, format carré discret unique pour les configurations denses

Les valeurs de résistance s'étendent de 0,1 mΩ jusqu'à 5 mΩ, avec des tolérances aussi strictes que ±0,5 % et un TCR aussi bas que ±100 ppm/°C (manganine). Chaque unité est soumise à des tests de fiabilité rigoureux conformément aux normes AEC-Q200, y compris les cycles de température, le stockage à haute température, la durée de vie en charge et l'exposition à la chaleur humide.

En tant que fabricant de confiance de résistances de détection de courant en alliage nu en Chine, RST Electric combine plus de 10 ans d'ingénierie de résistance de précision avec des techniques de fabrication avancées pour fournir des composants qui répondent aux exigences les plus exigeantes des applications automobiles, industrielles et d'énergies renouvelables.

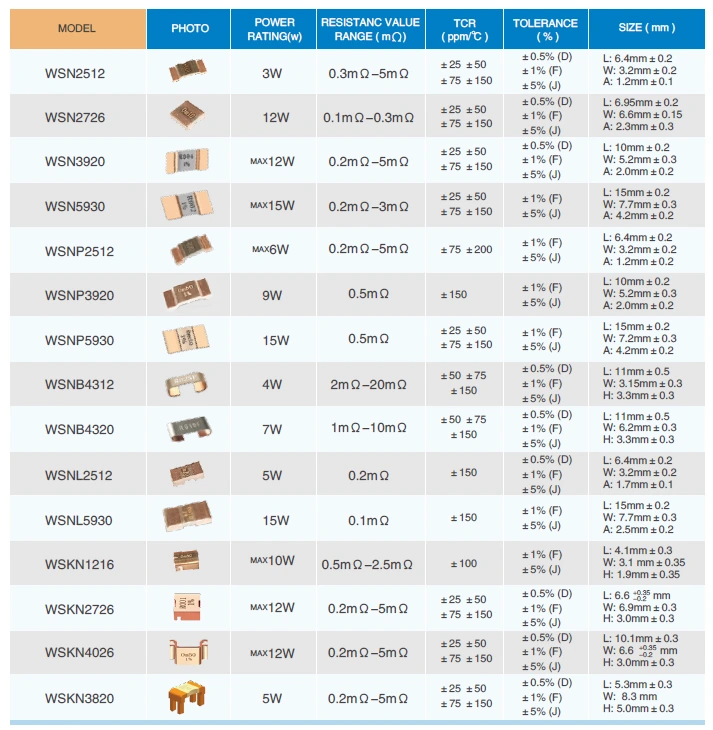

Spécification technique

Caractéristiques du produit

1. Construction soudée par faisceau d'électrons – La soudure monolithique en alliage sur cuivre élimine la résistance de contact et garantit une résistance mécanique exceptionnelle et une stabilité à long terme.

2. Résistance ultra-faible jusqu'à 0,1 mΩ – Permet une mesure précise de centaines d'ampères avec une perte de puissance et une chute de tension minimales.

3. Inductance extrêmement faible (0,5 nH – 5 nH) – Une inductance parasite proche de zéro permet une utilisation dans des circuits de commutation haute fréquence (jusqu'à plusieurs MHz) sans distorsion du signal.

4. EMF thermoélectrique très faible (<1 µV/°C) – Minimise les erreurs de mesure causées par les gradients de température à travers la résistance, essentiels pour une détection précise du courant.

5. Options d'alliage multiples – Choisissez Manganin (faible TCR), Karma (haute stabilité) ou FeCrAl (haute température) pour optimiser les performances pour des applications spécifiques.

6. Empreintes CMS standard de l'industrie – Disponibles en tailles 2512, 3920, 5930 et 2726, compatibles avec les processus d'assemblage automatisés.

7. Haute densité de puissance – Jusqu'à 7 W dans un boîtier compact 5930, idéal pour les modules d'alimentation et les batteries à espace limité.

8. Tolérances de précision – ±0,5 % disponibles pour la mesure de courant de haute précision dans les BMS automobiles et les entraînements industriels.

9. Structure entièrement métallique – Aucun substrat céramique ni matériau à couche épaisse ne garantit une gestion des impulsions et une conductivité thermique supérieures.

Applications du produit

Dessin et dimensions

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance de détection de courant en alliage nu :

● Emballage en bande et en bobine : toutes les résistances de la série WSN sont fournies en bobines de 7 ou 13 pouces (quantité par bobine : 4 000 pour 2512, 2 000 pour 3920/5930, 1 000 pour 2726), compatibles avec l'assemblage automatisé de type « pick-and-place ».

● Conditionnement en vrac : disponible sur demande pour le prototypage ou la production en petit volume.

● Sensibilité à l'humidité : ces résistances sont classées MSL 1 (durée de conservation illimitée) et ne nécessitent pas de manipulation particulière en cas d'humidité.

● Documentation : listes de colisage, certificats d'inspection et déclarations de matériaux inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

FAQ

1.Q : Quels sont les avantages de choisir RST Electric ?

R : Nous sommes profondément impliqués dans le domaine des résistances de détection de courant en alliage nu depuis plus de 10 ans. Nous sommes un fabricant certifié avec un contrôle total sur la sélection des alliages, le soudage par faisceau d'électrons et les processus de test. Il n'y a pas d'étapes intermédiaires. L'usine fournit des produits directement à un prix élevé et rentable. Nous disposons d’une base de production certifiée ISO 9001 et de lignes de production dédiées. Chaque produit est soumis à des tests électriques à 100 % et les échantillons réussissent les tests de fiabilité de qualité automobile AEC-Q200. La qualité est stable et contrôlable, et elle peut s'adapter avec précision à des scénarios exigeants tels que les applications automobiles et industrielles.

2. Q : Quels services de personnalisation votre entreprise propose-t-elle ?

R : Nous fournissons des services de personnalisation complets sur plusieurs dimensions : la taille de l'emballage prend en charge les spécifications standard telles que 2512 et 3920, ainsi que les tailles personnalisées ; la plage de résistance est de 0,1 mΩ à 5 mΩ, et des valeurs de résistance spéciales peuvent être personnalisées ; la tolérance peut être aussi basse que ±0,1 %, adaptée à différentes exigences de précision ; le matériau peut être du cuivre au manganèse, du Kama, etc., ou des alliages personnalisés ; en même temps, l'option TCR de ±100 à ±750 ppm/°C est prise en charge et le revêtement terminal peut être sélectionné comme étain pur, étain-plomb ou plaqué or selon la demande.

3. Q : Quelles sont les garanties de qualité ?

R : Chaque résistance de détection de courant en alliage nu que nous produisons est soumise à des tests électriques à 100 %, en mettant l'accent sur la vérification des paramètres de base tels que la valeur de résistance et la tolérance. Les échantillons sont également testés conformément à la norme AEC-Q200, y compris les cycles de température, la durée de vie en charge, le stockage à haute température et les tests d'humidité, qui répondent pleinement aux exigences de performances des applications automobiles. Nous disposons d'un système de production certifié ISO 9001 et d'une équipe d'ingénieurs professionnels dédiée aux solutions de détection de courant de qualité automobile, garantissant la stabilité et la fiabilité à long terme des produits.

4. Q : Quels sont le délai de livraison, les méthodes d'expédition et les garanties après-vente ?

R : Le délai de livraison est flexible. Pour les produits de taille standard, cela prend 10 à 15 jours ouvrables ; pour les produits personnalisés, cela prend 15 à 25 jours ouvrables. Le mode d'expédition peut être choisi en fonction de la quantité achetée. Pour les petits lots, des services de messagerie internationaux comme DHL peuvent être utilisés ; pour les lots moyens, le fret aérien peut être adopté ; pour les gros lots, le fret maritime peut être utilisé. Le service après-vente offre une garantie de 12 mois. Le diagnostic des pannes à distance et la livraison de pièces de rechange sont disponibles. Des documents complets tels que des rapports de tests et des certificats de matériaux peuvent être fournis avec les marchandises. Dans le même temps, une assistance technique pour l'intégration du produit est fournie tout au long du processus pour garantir une expérience d'achat sans souci.
