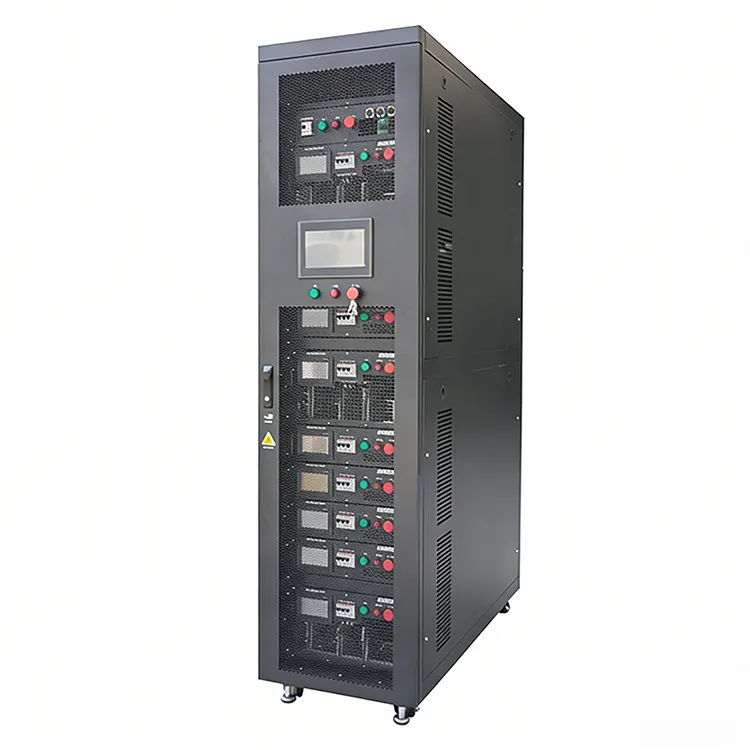

Banque de charge de refroidissement liquide 200 kW 380 V

Le banc de charge refroidi par liquide de 200 kW et 380 V de RST Electric représente un changement de paradigme dans la technologie de test haute puissance. Logé dans un boîtier rack 42U standard (L600×P1400×H1800mm), ce banc de charge de refroidissement liquide de 200 kW 380 V élimine le besoin de systèmes de traitement d'air massifs ou de systèmes d'échappement d'installation en transférant la chaleur directement à l'infrastructure de refroidissement liquide existante d'une installation. Le système comprend un circuit de liquide de refroidissement en acier inoxydable 304 avec des connexions d'entrée/sortie DN32, capable de gérer des débits allant jusqu'à 200 L/min (12 m³/h) à des pressions de conception de 0,4 MPa.

Des capteurs de température de précision surveillent les températures d'entrée/sortie du liquide de refroidissement, maintenant une charge thermique stable avec une augmentation de température ≤ 15 °C à pleine puissance et une chute de pression ≤ 5 psi. Le banc de charge résistif lui-même offre une résolution par incréments de 5 kW avec une précision de chargement de ±2 %, permettant une simulation granulaire des charges informatiques réelles. Les options de contrôle incluent un écran tactile IHM local, un logiciel PC distant, RS485/Modbus RTU et des capacités complètes d'enregistrement des données.

En tant que fabricant leader de bancs de charge à refroidissement liquide de 200 kW en Chine, RST Electric combine plus de 15 ans d'expertise en matière de résistances de puissance avec une technologie de refroidissement liquide de pointe pour fournir des solutions qui répondent aux exigences exigeantes des centres de données de nouvelle génération et des installations informatiques hautes performances.

Spécification technique

Caractéristiques du produit

1. Densité de puissance ultra élevée – Fournit 200 kW dans un encombrement compact de 42U, idéal pour les environnements de centres de données à espace limité.

2. Fonctionnement silencieux – Élimine le bruit traditionnel du ventilateur du banc de charge ; seule la pompe de circulation génère un bruit minimal (<65 dB), ce qui la rend adaptée aux espaces de bureau ou de laboratoire occupés.

3. Gestion thermique précise – La surveillance en temps réel du débit, de la température d'entrée/sortie et de la chute de pression permet une validation précise du CDU et du système de refroidissement.

4. Circuit de liquide de refroidissement en acier inoxydable – La construction en acier inoxydable 304 avec connexions tri-clamp DN32 garantit la résistance à la corrosion et la compatibilité avec divers supports de refroidissement.

5. Connexions redondantes – Deux ports d'entrée/sortie (1+1 redondants) permettent la connexion aux systèmes de refroidissement primaires et de secours sans reconfiguration.

6. Suite de sécurité complète – Comprend la détection des fuites de liquide, la protection contre les pannes de débit et l'arrêt en cas de surchauffe – essentiels pour les environnements sensibles des centres de données.

7. Chargement haute résolution – Des incréments de 5 kW permettent une simulation précise des profils de puissance du rack de serveur, de la charge partielle à la charge complète.

8. Fonctionnement indépendant – Aucune dépendance à la climatisation de l’installation pour l’évacuation de la chaleur ; la chaleur est rejetée directement via l'infrastructure de refroidissement liquide du client.

9. Simulation du monde réel – Émule avec précision les caractéristiques thermiques et électriques des racks de serveurs haute densité (> 30 kW par rack) pour la validation du refroidissement D2C (Direct to Chip).

10. Acquisition de données avancée – Enregistre et enregistre tous les paramètres critiques pour l'analyse et les rapports post-test.

Applications du produit

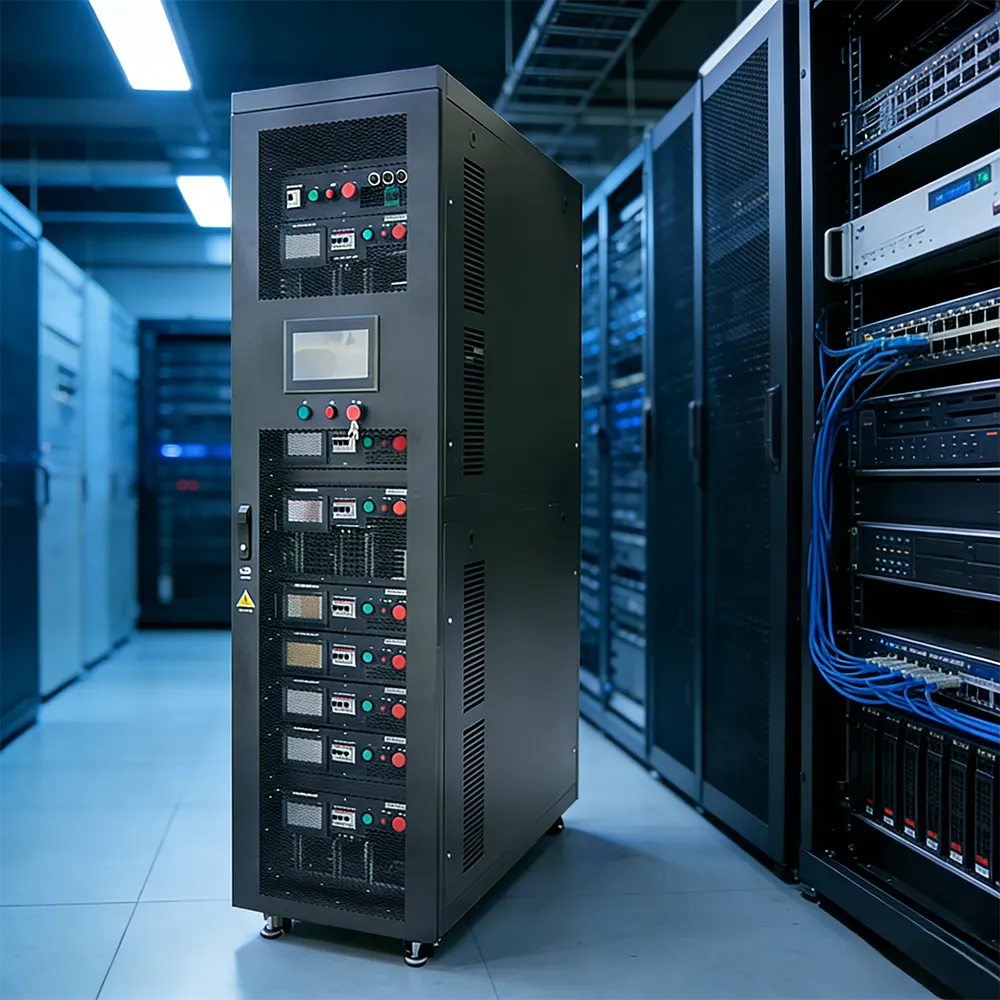

● Test CDU du centre de données – Valide les performances des unités de distribution de liquide de refroidissement (CDU) sous des charges informatiques simulées jusqu'à 200 kW.

● Développement de serveurs refroidis par liquide – Fournit des charges thermiques contrôlées pour tester les systèmes de refroidissement direct sur puce et par immersion dans les laboratoires de R&D.

● Études de gestion thermique des installations – Caractérise la capacité de rejet de chaleur de l'infrastructure de refroidissement du centre de données dans divers scénarios de charge.

● Calcul haute performance (HPC) – Simule la puissance thermique des clusters GPU et des racks de calcul haute densité pour optimiser le refroidissement.

● Environnements de laboratoire et de test – Permet des tests de puissance silencieux, propres et efficaces dans des espaces acoustiquement sensibles ou à qualité d'air contrôlée.

● Mise en service du centre de données hyperscale – Valide l'intégration des systèmes de refroidissement liquide avec l'infrastructure de distribution d'énergie et de surveillance.

● Validation de la mise à niveau du système de refroidissement – ​​Teste la capacité des systèmes de refroidissement mis à niveau ou modifiés avant le déploiement informatique en direct.

À propos du paquet

Le banc de charge à refroidissement liquide de 200 kW 380 V est un équipement de précision nécessitant une manipulation soigneuse pendant le transport. RST Electric emballe chaque unité avec les mesures de protection suivantes :

● Unité solidement boulonnée à une palette robuste avec des supports amortisseurs de vibrations

● Enveloppé dans un film VCI imperméable pour empêcher la pénétration de l'humidité

● Enfermé dans une caisse en contreplaqué personnalisée avec un rembourrage en mousse aux points critiques

● Tous les raccords de liquide de refroidissement sont bouchés et scellés pour éviter toute contamination.

● Le package de documentation comprend des certificats de tests de pression, des certifications de matériaux et des rapports de tests en usine.

Les options d'expédition incluent le fret maritime LCL ou FCL, le fret aérien ou le courrier express pour les besoins urgents. Avant expédition, chaque banc de charge de refroidissement liquide de 200 kW est soumis à un test d'acceptation en usine (FAT) complet comprenant des tests de pression, une détection de fuite et une validation thermique à pleine charge.

À propos de RST Électrique

Usine directe, experts en refroidissement liquide

● Nous sommes un fabricant certifié basé en Chine, spécialisé dans la production avancée de bancs de charge de refroidissement liquide de 200 kW 380 V.

● Contrôle interne complet de la conception, de la fabrication des circuits de refroidissement, de l'assemblage électrique et des tests – garantissant une qualité supérieure.

● Tarification directe en usine pour chaque banc de charge de refroidissement liquide de 200 kW, avec une structure de coûts transparente et sans intermédiaire.

Fabrication professionnelle et expertise thermique

● Plus de 15 ans d'expérience dans l'ingénierie des résistances de puissance, désormais étendue aux solutions refroidies par liquide pour les applications de nouvelle génération.

● Installations certifiées ISO 9001 avec salle blanche dédiée à l'assemblage des circuits de refroidissement.

● Test d'étanchéité à l'hélium à 100 % effectué sur chaque circuit de liquide de refroidissement avant l'assemblage final.

● Capacités internes de simulation thermique et de validation pour les exigences de refroidissement personnalisées.

Expérience mondiale, fournisseur de confiance

● Fournisseur éprouvé des opérateurs de centres de données, des fabricants d'équipements informatiques et des intégrateurs de systèmes de refroidissement du monde entier.

● Antécédents d'exportation vers les marchés des États-Unis, de l'Europe, de Singapour et du Moyen-Orient.

● Expertise approfondie dans le domaine de la gestion thermique des centres de données et des tests de puissance haute densité.

Personnalisation sans fin

● Options de fluide de refroidissement : Eau déionisée / Mélanges de glycol / Fluides diélectriques / Personnalisé.

● Types de connexion : Tri-clamp DN32 / Filetages NPT / Raccords rapides / Personnalisé.

● Contrôle de débit : Vannes manuelles / Contrôle de débit automatisé / Intégration de pompe à vitesse variable.

● Améliorations du contrôle : API avancé, intégration du système de gestion du bâtiment (BMS), surveillance à distance.

● Options de mesure : Débitmètres de base / Précision / Détection de température multipoint.

● Variantes de boîtier : Châssis ouvert / Rack 42U / Dimensions personnalisées.

Livraison fiable et assistance à vie

● Délai de livraison standard : 30 à 45 jours ouvrables pour les configurations personnalisées de banc de charge de refroidissement liquide de 200 kW et 380 V.

● Documentation complète : rapports d'essais de pression, certifications de matériaux, manuels O&M, certifications CE/ISO.

● Garantie de 18 mois avec diagnostics à distance et réseau mondial de pièces détachées.

● Mise en service sur site en option, prise en charge de l'intégration du système de refroidissement et formation des opérateurs par les ingénieurs de terrain de RST.

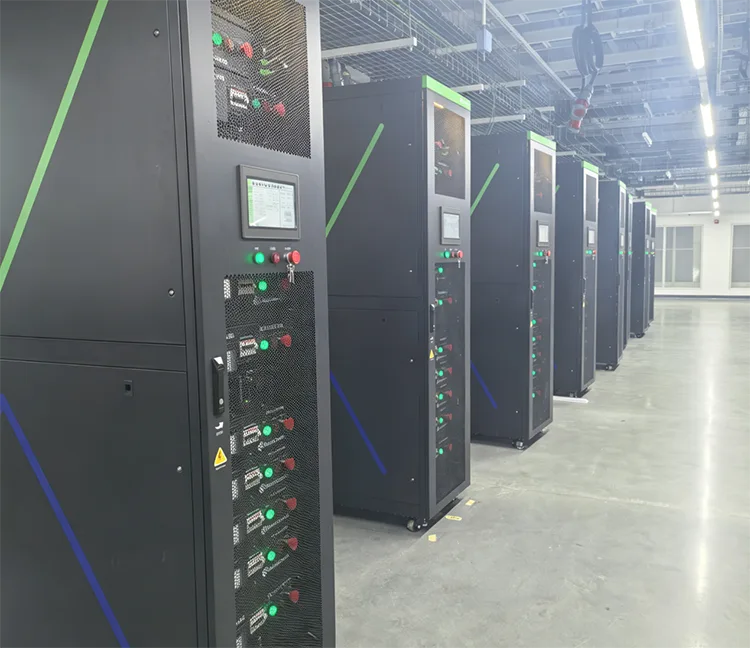

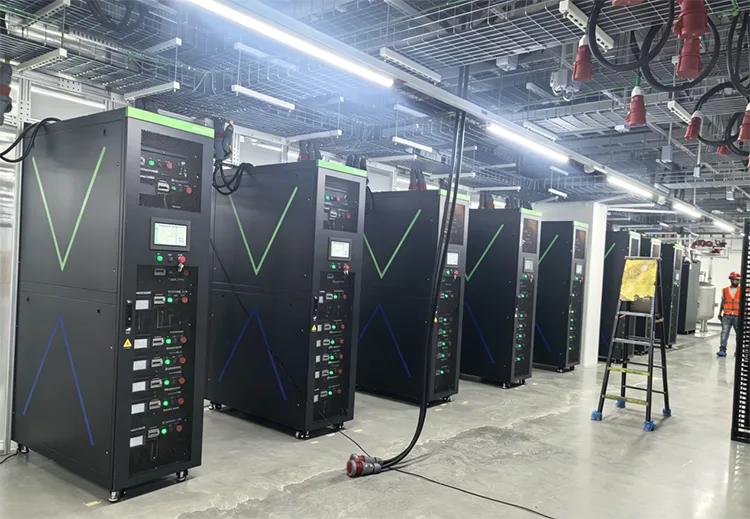

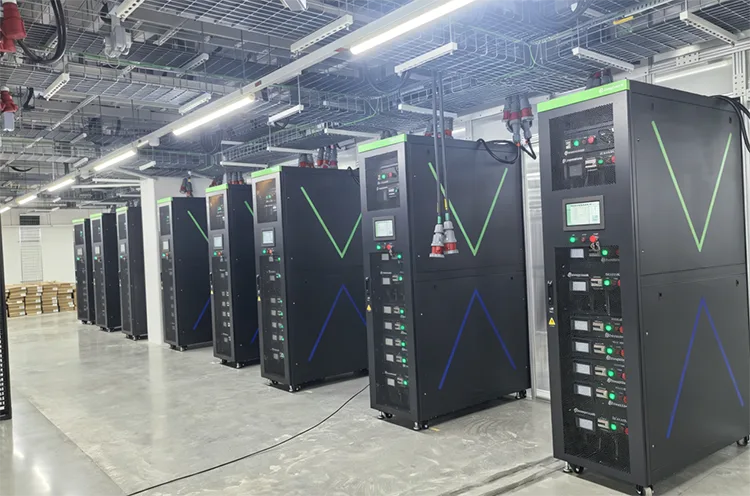

Cas de projets

1. Contexte du projet

Ce centre de données d'IA hyperscale situé à Johor, en Malaisie, adopte un système de circulation de refroidissement liquide CDU complet pour le cluster de serveurs GPU. Lors de la phase d'acceptation du projet, l'exigence principale est de vérifier de manière authentique la capacité de refroidissement réelle de la boucle de circulation de liquide CDU et de simuler la charge de dissipation thermique réelle générée par les serveurs haute densité intégrés à l'armoire.

La charge refroidie par air traditionnelle ne peut pas se connecter à la canalisation de circulation d'eau du site, incapable d'alimenter une charge thermique constante dans la boucle CDU pour une inspection des performances de refroidissement à long terme ; Un équipement de refroidissement par air encombrant ne peut pas être installé à l'intérieur d'un rack standard de 19 pouces pour restaurer la véritable disposition thermique de l'armoire.

Affectés par la température ambiante tropicale élevée de Malaisie toute l'année, les clients ont besoin d'un banc de charge à accès liquide de type rack correspondant au fluide de refroidissement sur site pour effectuer une inspection continue de la charge thermique du système CDU et des tests à pleine charge synchrones UPS/générateur de secours. RST Electric a fourni des bancs de charge en rack refroidis par liquide fermés de 200 kW et 380 V par lots pour obtenir une certification précise de la capacité de refroidissement du CDU, conforme aux normes locales d'acceptation de l'alimentation électrique du TNB.

2. Spécifications techniques de base et avantages de conception

Évaluation électrique

Puissance nominale : 200 kW, AC380V (compatible 380~480VAC 50Hz), PF=1 charge résistive pure

Répartition de la charge : 6 kW+6 kW+12kW+12kW en quatre étapes indépendantes, réglage fin minimum de 6 kW, tolérance ±5 %

Fonctionnement continu à pleine charge 24 heures sur 24 ; câblage en option 1P2W/3P4W selon les spécifications d'alimentation de la Malaisie

Surveillance en temps réel : tension, courant, puissance, température d'entrée et de sortie du liquide de refroidissement, pression de l'eau du pipeline, données de base pour juger de l'efficacité de l'échange thermique du CDU.

Caractéristiques matérielles et structurelles

(1) Conception adaptée à la circulation du liquide : le circuit de refroidissement liquide fermé prend en charge le liquide de refroidissement eau-glycol sur site du client, les ports de connexion rapide standard 1" NPT se connectent directement au pipeline CDU ; débit nominal du liquide de refroidissement 10 ~ 25 L/min, température maximale de l'eau d'entrée 40 ℃, chute de pression du pipeline ≤ 2 bar. La production de chaleur continue et stable transfère la chaleur fixe dans la boucle de circulation CDU pour tester l'efficacité réelle d'évacuation de la chaleur du système de refroidissement liquide.

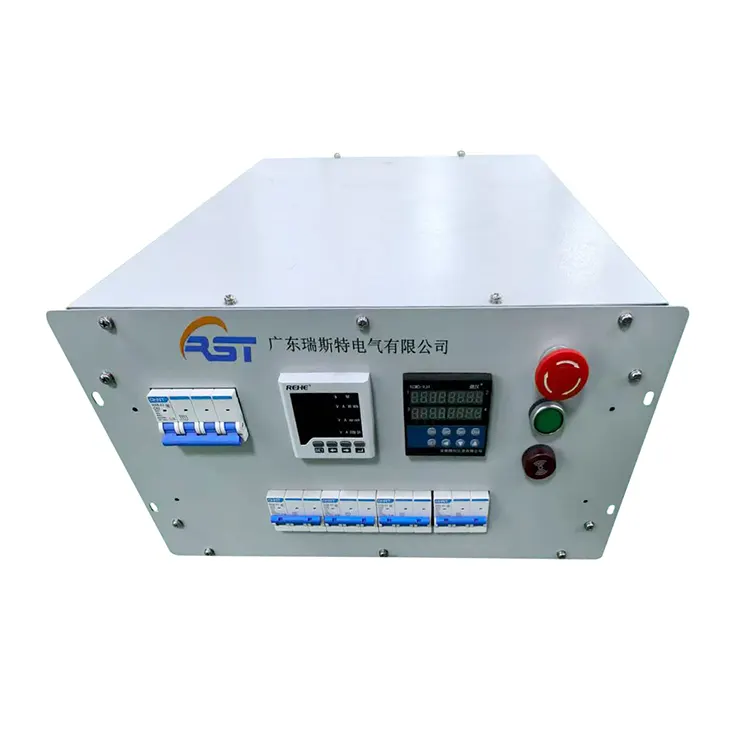

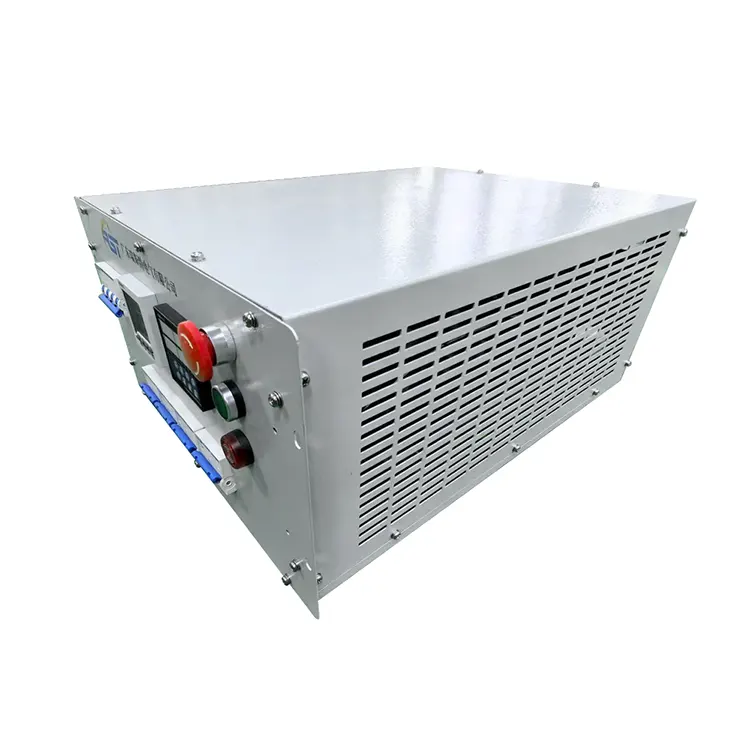

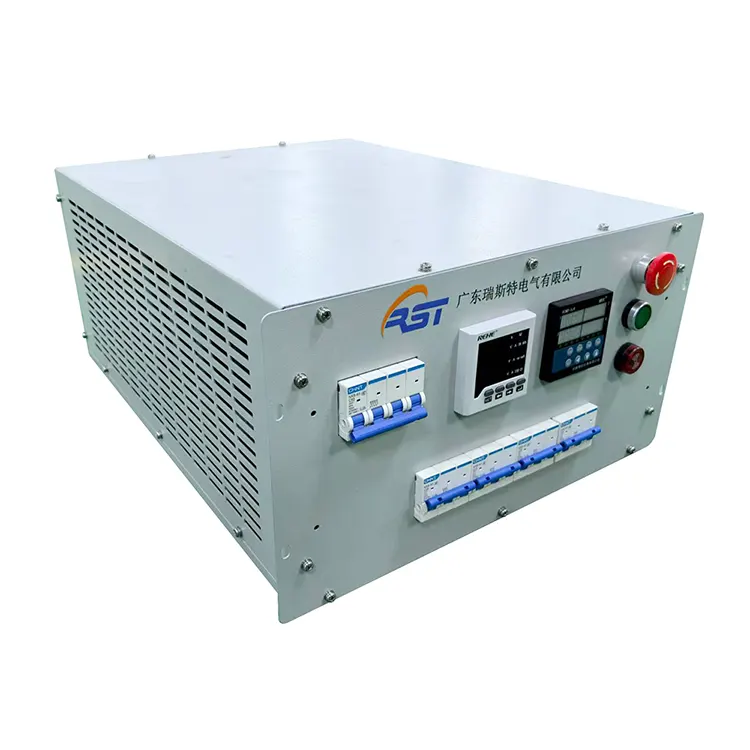

(2) Châssis rack 6U 19 pouces : dimension 482 × P650 × H266 mm, revêtement RAL7035, poids à sec 35 ~ 45 kg, directement intégré dans le rack du serveur pour restaurer l'environnement réel de génération de chaleur de l'armoire des serveurs en ligne.

(3) Protection de sécurité complète : court-circuit, surintensité, surchauffe, arrêt d'urgence, faible pression du liquide de refroidissement et protection de verrouillage de porte en option ; L'alarme automatique et la chute de charge en cas d'anomalie garantissent un test de vieillissement CDU ininterrompu à long terme.

(4) Mode multi-contrôle : contrôle manuel local/automatique/télécommande portable/logiciel PC ; RS485 Modbus en option, téléchargez les données de température et de débit vers IDC SCADA pour l'enregistrement des données de fonctionnement du CDU en temps réel.

3. Norme d'installation et de mise en service sur site

(1) Installer conformément au code électrique de Malaisie ; les unités glissent dans les fentes d'armoire standard et se fixent avec des poignées avant, un câblage d'alimentation indépendant, un couplage rapide d'entrée/sortie de liquide avec canalisation de circulation CDU, une mise à la terre PE fiable.

(2) Toutes les unités passent le test de rodage à pleine charge en usine et d'étanchéité à la pression du pipeline avant la livraison avec les rapports de test officiels. La mise en service sur site ajuste le débit du liquide de refroidissement étape par étape, charge progressivement 6 kW ~ 200 kW, enregistre la différence de température de l'eau d'entrée/sortie pour quantifier la capacité d'échange thermique du CDU, vérifie toutes les fonctions de contrôle et de protection.

(3) Règle de fonctionnement quotidienne : vérifiez chaque semaine l'absence de fuite dans le pipeline ; nettoyer régulièrement le filtre de circulation CDU pour éviter un débit insuffisant affectant l'effet de refroidissement ; aucun combustible n'est stocké autour des armoires de serveurs.

4. Dépannage et service de maintenance après-vente

Défauts courants, notamment une surchauffe anormale, une pression insuffisante du liquide de refroidissement, un échec de communication et une fausse alarme de protection, triés dans le manuel de maintenance officiel ;

Inspection périodique : tous les 6 mois, vérifiez l'étanchéité du pipeline, nettoyez la poussière de la résistance interne et testez régulièrement l'isolation avec un mégohmmètre.

Garantie : garantie de 18 mois à compter de la date d'expédition, réparation et remplacement gratuits en cas de défauts de fabrication ; Pièces de rechange à vie et assistance technique à distance en anglais, formation optionnelle d'ingénieur local sur site pour les commandes en gros. Alimentation, tension, interface liquide et protocole de communication personnalisés pour un projet ultérieur d'expansion du centre de données.

5. Résultat du projet

(1) La structure liquide montée en rack accède directement au pipeline de circulation CDU, produit de manière stable une charge thermique fixe graduée, vérifie avec précision la capacité réelle d'évacuation de la chaleur de chaque boucle CDU ; réalise une véritable simulation thermique d'armoire que la charge d'air traditionnelle ne peut pas réaliser, l'efficacité d'acceptation du CDU a augmenté de plus de 65 %.

(2) La circulation de liquide fermée et stable s'adapte à la température ambiante élevée de la Malaisie, au chargement continu de longue durée sans arrêt de surchauffe, tous les indices de performance de refroidissement CDU répondent avec succès aux normes d'acceptation.

(3) La collecte automatique de données sur la température, le débit et la puissance de l'eau facilite la compilation du rapport de test CDU du client, réduisant considérablement le coût des tests manuels pour le projet IDC.

(4) Contactez RST Electric pour un banc de charge personnalisé refroidi par liquide, spécialement pour la vérification du refroidissement CDU dans le centre de données d'Asie du Sud-Est, obtenez une proposition technique et un devis gratuits.
