Banque de charge refroidie par liquide 36kw 380v

La banque de charge refroidie par liquide de 36 kW 380 V peut relever les défis industriels des boîtes de charge refroidies par air traditionnelles, telles que le bruit élevé, la consommation d'énergie élevée, l'occupation d'un grand espace et l'atténuation thermique facile lors des tests à long terme. Il adopte une architecture de dissipation thermique par refroidissement liquide en boucle fermée, avec une efficacité de dissipation thermique dépassant de loin celle des modèles refroidis par air. Le bruit de fonctionnement est extrêmement faible et la consommation d'énergie est considérablement réduite. La structure standard montée en rack 6U peut s'intégrer de manière transparente dans le système d'armoire. Il est équipé d'un réglage précis de la charge à plusieurs niveaux, de plusieurs modes de contrôle intelligent et d'une protection de sécurité complète, permettant une réalisation stable des tests de vieillissement, une acceptation à pleine charge et des inspections quotidiennes de fonctionnement et de maintenance pour les onduleurs, les groupes électrogènes, les alimentations de précision et les équipements électriques critiques.

Quels sont les principaux avantages ?

1. Fonctionnement à très faible bruit

Abandonnant la structure de refroidissement par ventilateur traditionnelle, l'ensemble de la machine fonctionne dans un environnement de refroidissement liquide avec un niveau sonore de seulement 60 dB. C'est 20 à 35 dBA de moins que celui des boîtiers de chargement refroidis par air ordinaires, répondant pleinement aux exigences silencieuses de scénarios tels que les laboratoires, les salles informatiques de bureau et les centres de données, et ne provoquera pas de pollution sonore environnementale.

2. Économie d'énergie et réduction significative de la consommation

S'appuyant sur la capacité thermique spécifique supérieure et la conductivité thermique des liquides, le banc de charge refroidi par liquide de 36 kW 380 V présente une efficacité de refroidissement plus élevée et une consommation d'énergie auxiliaire inférieure. La consommation énergétique globale est de 30 à 50 % inférieure à celle d'un équipement de même spécification avec refroidissement par air. Les tests haute fréquence à long terme peuvent réduire considérablement les coûts d’électricité et les dépenses d’exploitation des entreprises.

3. Corps compact monté en rack

Utilisant la taille d'armoire standard 6U 19 pouces, l'ensemble de la machine a une structure compacte et régulière. Il peut être installé directement sur le rack sans avoir besoin de réserver un grand espace de refroidissement, s'adaptant parfaitement aux exigences d'aménagement des salles informatiques à haute densité, des petits laboratoires et des stations de tests de précision.

Spécification technique

Performances des tests

1. Ajustement précis de la charge à plusieurs vitesses

Il adopte une conception de charge indépendante en quatre étapes de 6 kW/6 kW/12 kW/12 kW, prenant en charge l'ajustement du gradient de 6 kW à 36 kW. La division des engrenages est raisonnable, permettant une adaptation flexible des exigences de test de l'alimentation électrique, de l'onduleur et du générateur pour différents segments de puissance.

2. Précision de chargement stable de ± 5 %

L'ensemble de la machine est calibré individuellement à la sortie de l'usine, garantissant une précision de chargement stable et contrôlable. Combiné avec la fonction de dissipation thermique à température constante de refroidissement liquide, il n'y a pas de dérive de résistance ou d'atténuation thermique pendant les tests à pleine charge à long terme, et les données de test ont une répétabilité élevée, répondant aux normes d'acceptation du projet.

3. Compatibilité universelle à large tension

Il prend en charge une large plage de tension d'entrée de 380 V à 480 V, compatible avec les principales normes de distribution d'énergie industrielle au niveau national et international. Que ce soit pour des projets nationaux ou pour tester des équipements du commerce extérieur, il peut être directement adapté et utilisé.

Contrôle intelligent

1. Quatre modes de contrôle intégrés

Il prend en charge quatre méthodes de contrôle : panneau manuel sur le corps de la machine, fonctionnement automatique local, boîtier de commande portatif à distance et logiciel informatique supérieur basé sur PC. Il prend en compte à la fois les tests manuels simples et les processus de tests automatisés par lots.

2. Surveillance complète de la visualisation des données

Il affiche les données de base telles que la tension, le courant, la puissance, le facteur de puissance, la température de l'eau d'entrée et de sortie et la pression de l'eau en temps réel. L'état de fonctionnement est transparent et visible, ce qui permet aux opérateurs de surveiller en temps réel, d'identifier les anomalies et d'enregistrer les données de test.

3. Peut se connecter au système d'automatisation

La banque de charge refroidie par liquide de 36 kW 380 V prend en charge l'expansion de plusieurs protocoles de communication et peut être connectée à l'ordinateur supérieur pour réaliser un démarrage/arrêt à distance, un chargement par gradient, un stockage automatique des données et une exportation de rapports, répondant ainsi aux exigences des tests intelligents et sans pilote dans les laboratoires.

Protection de sécurité

1. Protection complète de sécurité électrique

Il est équipé de plusieurs mécanismes de protection tels qu'un court-circuit, une surintensité, une surchauffe, une pression d'eau insuffisante et un arrêt d'urgence. Une fois qu'une anomalie est détectée, il coupe automatiquement l'alimentation et arrête la machine, évitant ainsi les dommages à l'équipement et les risques de sécurité à la racine.

2. Conception étanche pour circuit de refroidissement liquide

L'interface eau est équipée d'un dispositif de protection d'étanchéité. Un test de résistance à la pression de l'eau à 100 % est effectué en usine pour éliminer le risque de fuite, garantir le fonctionnement propre et sûr de l'équipement dans la salle informatique et prévenir la pollution secondaire.

3. Durée de vie prolongée de l'équipement grâce à un fonctionnement à basse température

Le refroidissement liquide à température constante réduit considérablement les contraintes thermiques des composants, évitant ainsi un vieillissement répété à des températures élevées. Par rapport aux modèles refroidis par air, il prolonge efficacement la durée de vie globale de la machine et réduit considérablement la fréquence de remplacement et de maintenance des équipements.

Personnalisation et adaptabilité

1. Les paramètres peuvent être personnalisés individuellement

Prise en charge des spécifications de tension, de l'étape de charge et de la personnalisation de la plage de puissance. La précision de la position de l'engrenage peut être affinée en fonction des normes de test du client et peut s'adapter aux spécifications de test des équipements spéciaux.

2. Les interfaces et les pipelines peuvent être modifiés selon les besoins

L'interface de refroidissement, le robinet à tournant sphérique, la structure de ventilation et le port de communication peuvent tous être personnalisés. Il peut se connecter directement aux canalisations et au système de contrôle existants de la salle informatique du client sans nécessiter de rénovation de l'infrastructure sur site.

3. Adaptez-vous à plusieurs scénarios de tests industriels

La banque de charge refroidie par liquide de 36 kW 380 V peut être largement utilisée dans des scénarios tels que l'acceptation des centres de données, le vieillissement des usines UPS, les tests de charge des groupes électrogènes, les tests d'alimentation en énergie nouvelle et les tests de recherche en laboratoire. Il a une polyvalence extrêmement forte.

Applications du produit

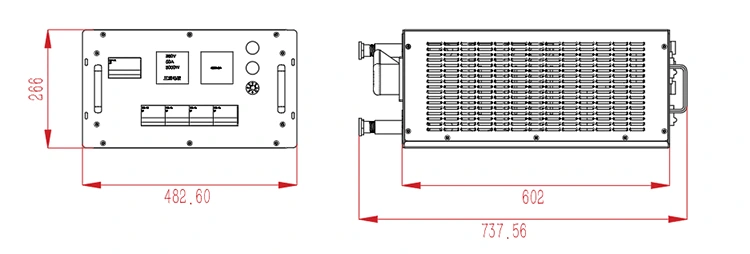

Dessin et dimensions

Emballage et livraison

1. Emballage de transport professionnel résistant à la poussière et à l'humidité

L'ensemble de la machine est enveloppé d'un film antistatique et renforcé de mousse personnalisée. Les ports de voie navigable sont scellés indépendamment pour plus de protection, empêchant la poussière, l'humidité et les dommages pendant le transport, garantissant ainsi que l'équipement arrive en parfait état.

2. Tests en usine à 100 % sur l'ensemble des articles

Chaque appareil subit un vieillissement à pleine puissance, des tests de pression d'eau et un étalonnage de précision. Les données de test sont conservées pour inspection et garantissent une qualité stable, une traçabilité et une conformité aux exigences d'acceptation du commerce extérieur et d'examen des projets.

3. Documents complets et délai de livraison stable

Les marchandises sont accompagnées d'une liste de colisage, d'un rapport de test, d'un certificat d'étalonnage, d'un manuel d'utilisation et de documents de conformité CE. Les machines standard sont livrées dans un délai de 15 à 20 jours et les modèles personnalisés sont prévus pour une production stable dans un délai de 20 à 30 jours.

FAQ

1. Quel est le plus grand avantage de la caisse de chargement refroidie par liquide par rapport aux modèles refroidis par air ?

Par rapport aux bancs de charge refroidis par air traditionnels, le plus grand avantage de notre banc de charge refroidi par liquide de 36 kW 380 V est son fonctionnement silencieux, ses économies d'énergie et son manque d'occupation de l'espace. L'ensemble de la machine n'a pas de ventilateur et est silencieux, ce qui la rend adaptée aux salles informatiques et aux laboratoires. Le système de refroidissement liquide a une efficacité plus élevée et une consommation d'énergie inférieure pour les tests à long terme. De plus, la structure montée en rack ne nécessite pas un grand espace de refroidissement, s'adaptant parfaitement aux scénarios modernes de tests de précision à haute densité. Il ne subit pas d'atténuation thermique lors des tests à long terme et fournit des données plus stables.

2. L'équipement prend-il en charge des tests continus à long terme à pleine charge ?

L'équipement adopte un système de refroidissement liquide en boucle fermée pour la dissipation thermique, qui a une capacité de dissipation thermique beaucoup plus forte que la structure de refroidissement par air. Il a une stabilité thermique extrêmement forte et peut fonctionner à pleine charge pendant une longue période sans aucun problème tel qu'une réduction de puissance ou une protection contre la surchauffe et un arrêt. Il convient parfaitement aux tests de vieillissement des UPS et aux tests de fiabilité de l'alimentation à long terme.

3. Peut-il être adapté à des tensions non standard et à des procédures de test personnalisées ?

En plus de la tension standard de 380 V, il peut également s'adapter aux tensions de 400 V, 415 V, 480 V et autres normes internationales. L'échelonnement de la charge, la logique de contrôle, le protocole de communication et l'interface de la voie navigable peuvent tous être ajustés en fonction des exigences du projet du client pour répondre aux normes de tests personnalisées des laboratoires et des lignes de production en usine.

4. Que couvrent la garantie après-vente et l'assistance technique de l'équipement ?

La machine complète offre une garantie étendue de 18 mois, comprenant le diagnostic des pannes à distance, le débogage technique et l'assistance pour les pièces de rechange. Nous pouvons aider les clients à réaliser l'intégration de l'installation des équipements, la configuration du processus de test, le débogage automatisé des connexions et à fournir des documents de conformité complets pour prendre en charge le dédouanement du commerce extérieur et l'acceptation des projets.
