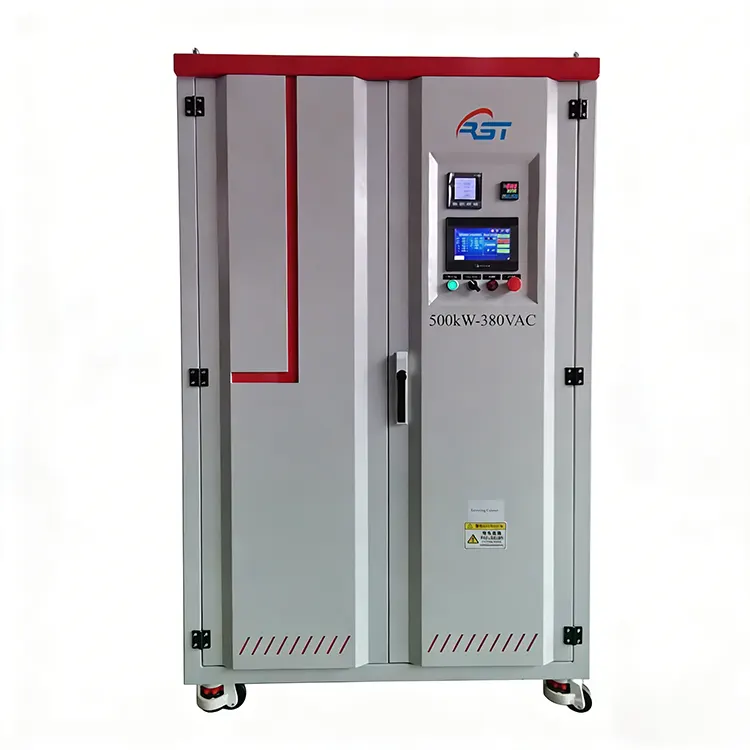

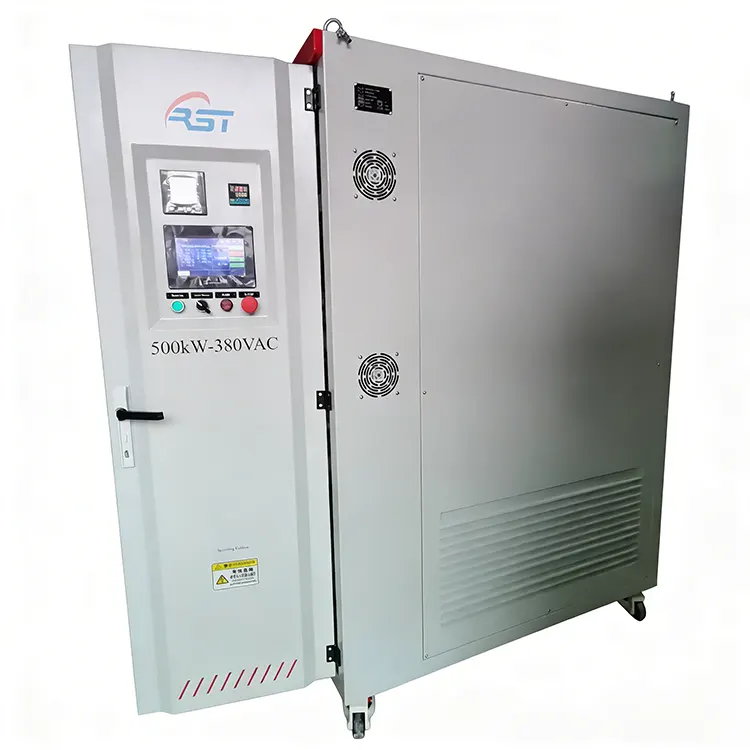

Banque de charge 500KW 380V AC

Le banc de charge résistif CA de 500 kW de RST Electric représente la pointe de la technologie de test haute puissance. Fonctionnant à 380 V CA (50/60 Hz), ce banc de charge de 500 kW à 380 V CA utilise une architecture de banc de résistances modulaire avec une charge échelonnée minimale de 5 kW, permettant une simulation granulaire des charges électriques réelles. L'unité est équipée d'un wattmètre de haute précision de la série CET PMC qui affiche la tension (L-N/L-L), le courant, la puissance active/réactive/apparente, le facteur de puissance, la fréquence et l'énergie cumulée, le tout sur un écran tactile IHM vibrant de 7 pouces. Conçu pour résister aux environnements difficiles, le châssis est fabriqué en acier laminé à froid de gros calibre avec un revêtement anticorrosion en plusieurs étapes. Le système de refroidissement à air pulsé utilise des ventilateurs à vitesse variable dotés de capteurs thermiques indépendants, ajustant automatiquement le débit d'air en fonction des demandes de charge en temps réel pour maximiser l'efficacité et minimiser le bruit acoustique. Pour les tests automatisés, le banc de charge prend en charge le fonctionnement à distance via RS485/Modbus-RTU, Ethernet/IP ou un logiciel basé sur PC, permettant une intégration transparente dans les systèmes SCADA existants ou les protocoles de test personnalisés. Avec plus de 15 ans d'expérience dans la fabrication spécialisée, RST Electric garantit que chaque unité est soumise à des tests d'acceptation en usine (FAT) exhaustifs avant expédition, accompagnés de rapports de tests calibrés.

1. Résolution de charge ultra fine – Des incréments de 5 kW permettent une simulation précise des variations de charge, essentielle pour les tests du régulateur et de l'AVR.

2. Gestion thermique intelligente-les ventilateurs contrôlés par PID maintiennent des températures de résistance optimales, prolongeant la durée de vie et réduisant le bruit acoustique.

3. Architecture de sécurité complète – Protection contre la surchauffe à deux étages avec capteurs indépendants ; détection de perte de phase et de déséquilibre de tension.

4. Prêt pour l'industrie 4.0-l'interface Standard Ethernet/Modbus TCP permet la surveillance à distance et l'intégration avec les systèmes d'automatisation des usines.

5. IHM centrée sur l'utilisateur-écran tactile intuitif de 7 pouces avec profils de charge graphiques, tendances en temps réel et préréglages de test à une touche.

6. Capacité de fonctionnement parallèle-le mode maître-esclave permet de combiner plusieurs unités pour des tests de plusieurs mégawatts sans contrôles externes complexes.

7. Mobilité robuste-châssis renforcé avec poches pour chariot élévateur à quatre voies et pattes de levage conçues pour un déplacement facile du site.

Spécification technique

Scénario d'application d'une banque de charge 500 KW 380 V AC

● Centrales thermiques et à gaz – Mise en service et tests de charge de routine de turbines à vapeur, de turbines à gaz et de générateurs diesel jusqu'à 500 kW.

● Centres de données hyperscale – Validation des systèmes UPS de plusieurs MW, des générateurs de secours et des unités de distribution d'énergie (PDU) dans des conditions de charge de pointe.

● Parcs d'énergies renouvelables – Test d'onduleurs solaires à grande échelle, de convertisseurs d'éoliennes et de systèmes de stockage d'énergie par batterie (BESS) à pleine puissance nominale.

● Industrie lourde – Tests de charge de gros moteurs à induction, d'entraînements à fréquence variable (VFD) et d'infrastructures électriques de centrales.

● Offshore et Marine – Convient pour les tests de générateurs de plate-forme, la validation du système électrique à bord des navires et l'équipement électrique des plates-formes de forage.

● Laboratoires de recherche et de certification – Fournissant des charges résistives précises pour le développement de produits, les tests de type et la vérification de la conformité au code réseau.

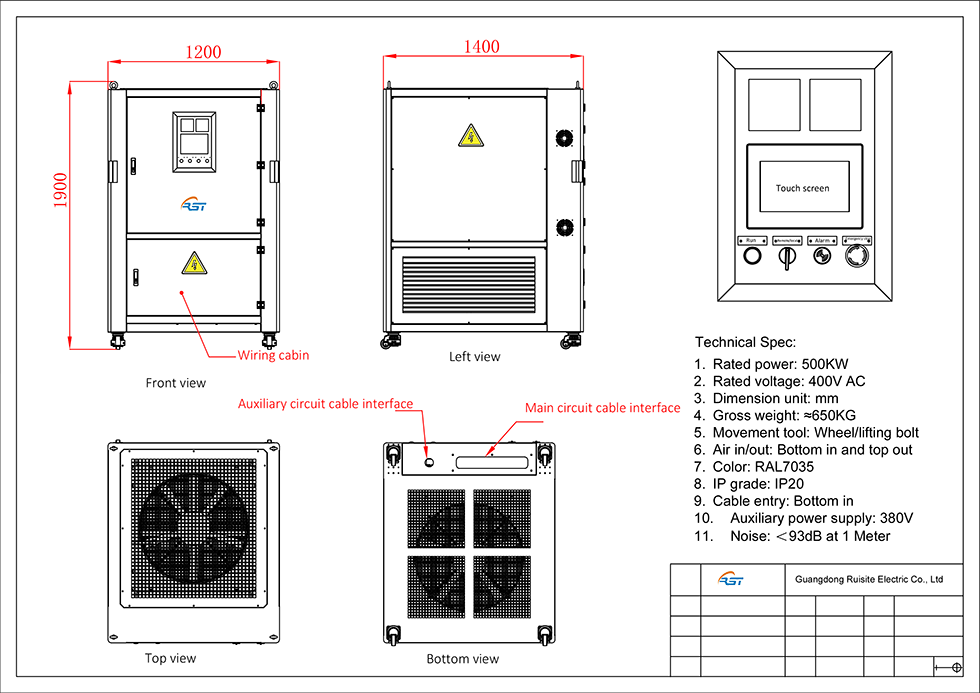

Dessin et dimensions

Colis et expédition

RST Electric utilise un protocole d'emballage strict pour toutes les exportations de bancs de charge 500 kW 380 V CA. Chaque unité est d'abord enveloppée dans un film VCI (Vapor Corrosion Inhibitor) pour se protéger de l'humidité, puis enveloppée dans plusieurs couches de film étirable industriel. Un cerclage en acier robuste sécurise la charge sur une palette d'exportation renforcée, et l'ensemble est enfermé dans une caisse en contreplaqué sur mesure, sans fumigation, conforme aux normes NIMP 15. Pour le fret aérien, nous fournissons des indicateurs de choc et d'inclinaison pour surveiller les conditions de manutention. Toutes les expéditions incluent une documentation complète : listes de colisage, factures commerciales, certificats d'origine et rapports de tests en usine. Nous collaborons avec des transitaires mondiaux pour proposer des options d'expédition flexibles - FCL, LCL, fret aérien ou express porte-à-porte - garantissant que votre équipement arrive à temps et en parfait état.

Lorsque la fiabilité rencontre la puissance, RST Electric ouvre la voie.

Lorsque la fiabilité et la demande de puissance élevée se rencontrent, RST Electric est toujours à la pointe de l'industrie, vous proposant un banc de charge de 500 kW 380 V CA de haute qualité. Nous sommes un fabricant chinois légitime. De la conception du produit à l’approvisionnement en composants en passant par la fabrication et le contrôle qualité, chaque étape est strictement gérée par nous. Cela garantit une qualité de produit stable et vous évite les maillons intermédiaires, vous permettant de bénéficier de prix d'approvisionnement direct en usine sans frais cachés, obtenant ainsi un coût d'approvisionnement plus élevé.

Histoire du développement

Depuis 2008, nous nous consacrons à la recherche et à la fabrication de boîtiers de chargement de haute puissance. Nous disposons d'une usine certifiée ISO 9001 d'une superficie totale de plus de 7 000 mètres carrés, équipée d'une ligne d'assemblage automatisée. Notre efficacité de production et nos capacités de contrôle qualité sont constamment à la pointe de l’industrie. Nous disposons d'une équipe R&D interne professionnelle qui se concentre toujours sur l'innovation et la mise à niveau de la technologie de gestion thermique et des logiciels de contrôle, optimisant continuellement les performances des produits pour répondre aux exigences de tests haut de gamme de diverses industries. Avant que chaque caisse de chargement ne quitte l'usine, un instrument d'étalonnage est utilisé pour effectuer des tests de vieillissement à 100 % à pleine charge afin de garantir que le produit peut fonctionner de manière stable après la livraison et d'éliminer tout risque de qualité.

Marché de produits

Au fil des années, nous sommes devenus un fournisseur de confiance pour des clients dans plus de 50 pays à travers le monde, avec des clients situés dans des régions telles que les États-Unis, l'Allemagne, les Émirats arabes unis, Singapour, l'Australie et d'autres. Nous avons accumulé une vaste expérience industrielle dans des domaines tels que la production d’électricité, les centres de données, les énergies renouvelables et l’industrie lourde. Si vous avez besoin d’études de cas clients et de documents de référence pour des projets similaires de grande puissance, nous pouvons les fournir à tout moment. Nous proposons des services complets et personnalisés. Les options de tension incluent 380 V, 400 V, 415 V, 480 V et 690 V. Nous pouvons également atteindre une exigence de tension de 11 kV en combinant avec un transformateur abaisseur. Les niveaux de protection du boîtier incluent le type intérieur IP23, le type extérieur IP54 et le niveau marin IP56. Les méthodes de contrôle peuvent être mises à niveau vers un API avancé, une télécommande sans fil, un contrôle par application mobile et peuvent également être personnalisées avec l'intégration SCADA. Les méthodes de mesure peuvent être sélectionnées comme type de base, analyseur de qualité d'énergie ou surveillance de température multipoint selon les exigences.

Concernant le Service Après-vente

En termes de livraison et d'après-vente, le délai de livraison standard pour le banc de charge personnalisé de 500 kW 380 V CA est de 20 à 25 jours ouvrables. Nous fournissons du matériel technique complet dans plusieurs langues telles que l'anglais, l'espagnol, le français et l'arabe. Dans le même temps, nous pouvons faire appel à des ingénieurs professionnels sur site pour fournir des services de mise en service et de formation sur site en fonction des besoins du client, garantissant ainsi la protection de l'ensemble du processus d'approvisionnement et d'utilisation.

Cas de projets

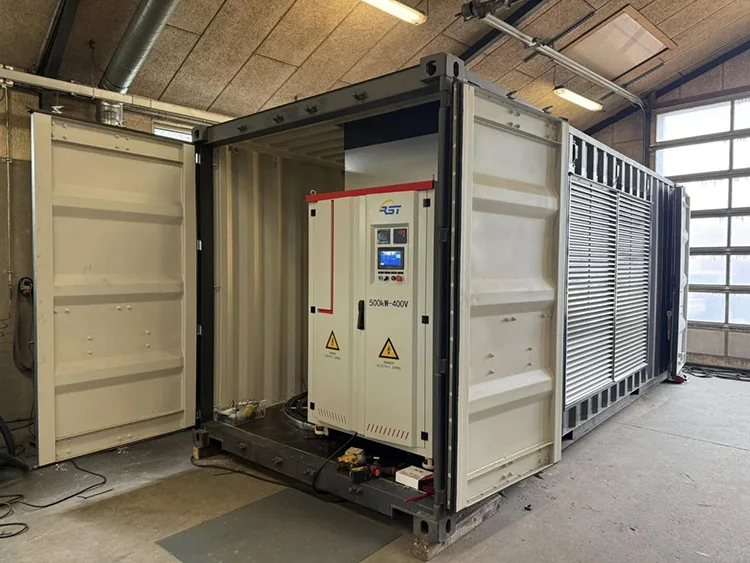

1. Contexte du projet

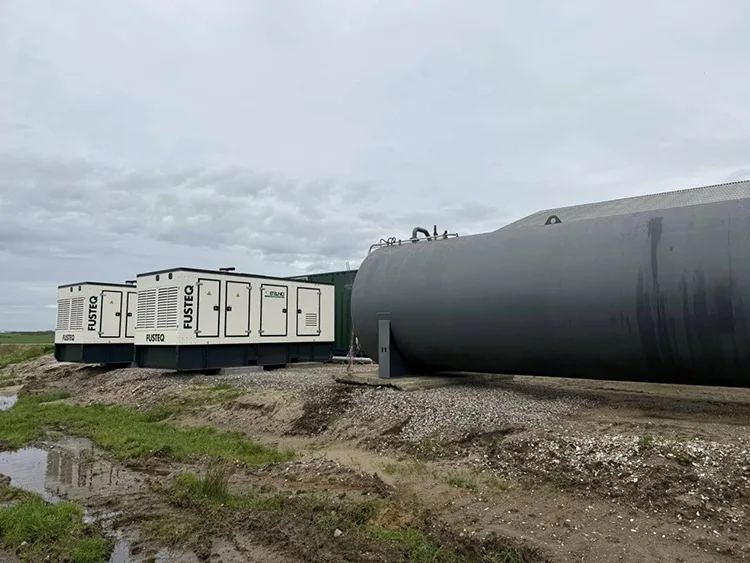

Le projet d’ingénierie énergétique d’un client danois comprend l’inspection de réception d’une centrale thermique locale, d’un centre de données et d’une nouvelle installation de stockage d’énergie. Lors de la mise en service régulière et des tests en usine des générateurs diesel 400 V, des équipements UPS et BESS, les équipements de charge conventionnels présentent des étapes de réglage de charge approximatives, une faible précision de mesure et aucune fonction de contrôle centralisé à distance, incapables d'effectuer un test de vieillissement continu à pleine charge de longue durée, ce qui entraîne des risques cachés pour la livraison des produits électriques et le fonctionnement du réseau sur site. Banque de charge résistive standard personnalisée RST Electric 500 kW 400 V PF = 1,0 AC en stricte conformité avec les normes de test de puissance locales de l'UE pour résoudre les demandes de vérification à pleine charge du client pour plusieurs types d'équipements électriques.

2. Spécifications techniques de base et avantages de conception

Évaluation électrique

Puissance nominale totale : 500 kW, connexion étoile triphasée AC400V, PF=1 charge résistive pure, courant de fonctionnement nominal 722A

Réglage de la charge : 11 vitesses de puissance, charge minimale en une seule étape 25 kW, tolérance de résistance ±5 %

Tension de tenue : AC2500V/50Hz pendant 1 min sans panne ni étincelle ; Wattmètre de haute précision, précision d'affichage : 0,1 V/0,1 A/0,1 kW/1 Hz.

Conditions ambiantes : température de fonctionnement : -10 ℃ ~ + 55 ℃, humidité relative maximale ≤ 95 % en moyenne quotidienne sans condensation, altitude d'installation ≤ 2 000 m, environnement de travail intérieur.

Caractéristiques matérielles et structurelles

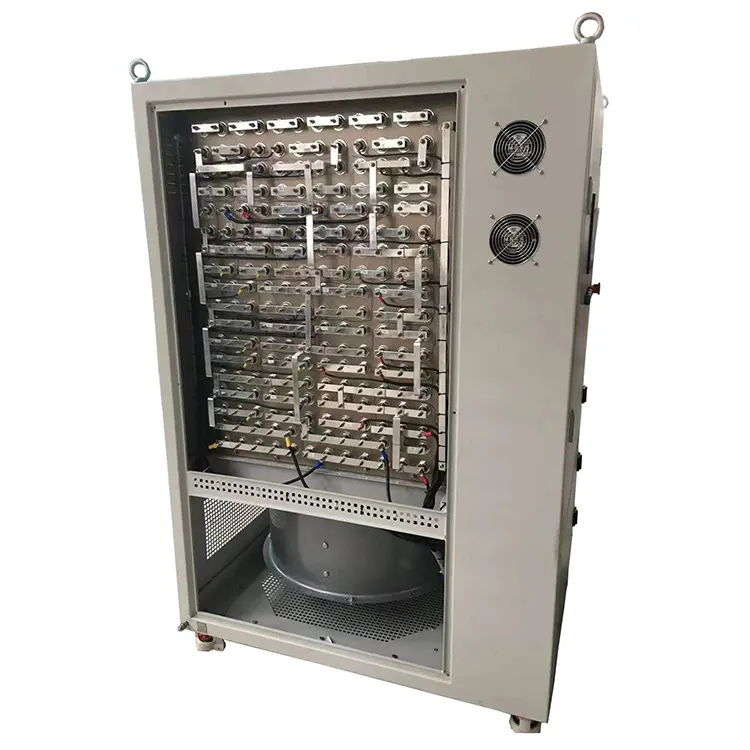

(1) Noyau de résistance : éléments de résistance en alliage à faible TCR avec une faible élévation de température et d'excellentes performances de dissipation thermique, performances stables sous un fonctionnement continu à pleine charge pendant une longue période.

(2) Système de refroidissement forcé : structure de refroidissement à air à vitesse variable forcée de bas en haut, équipée de ventilateurs de régulation de vitesse PID, ajuste automatiquement le débit d'air en fonction de la charge en temps réel pour réduire le bruit de fonctionnement et prolonger la durée de vie de l'équipement.

(3) Système de protection de sécurité multicouche : quatre protections principales contre les surcharges, les surtensions, les arrêts d'urgence et les surchauffes, ainsi que la surveillance de la perte de phase et de la tension de déséquilibre triphasé ; composant de détection de température indépendant pour déclencher une alarme en cas de surchauffe anormale.

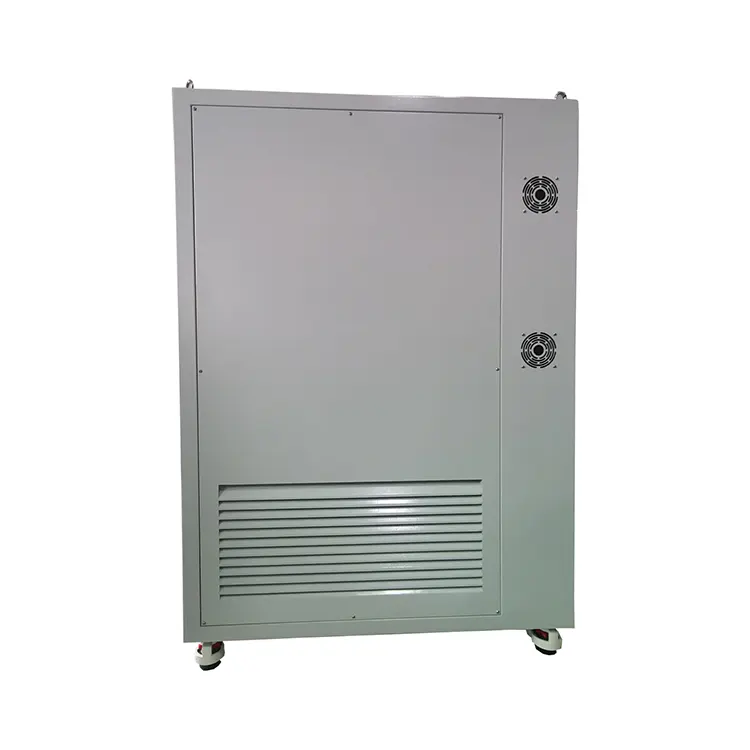

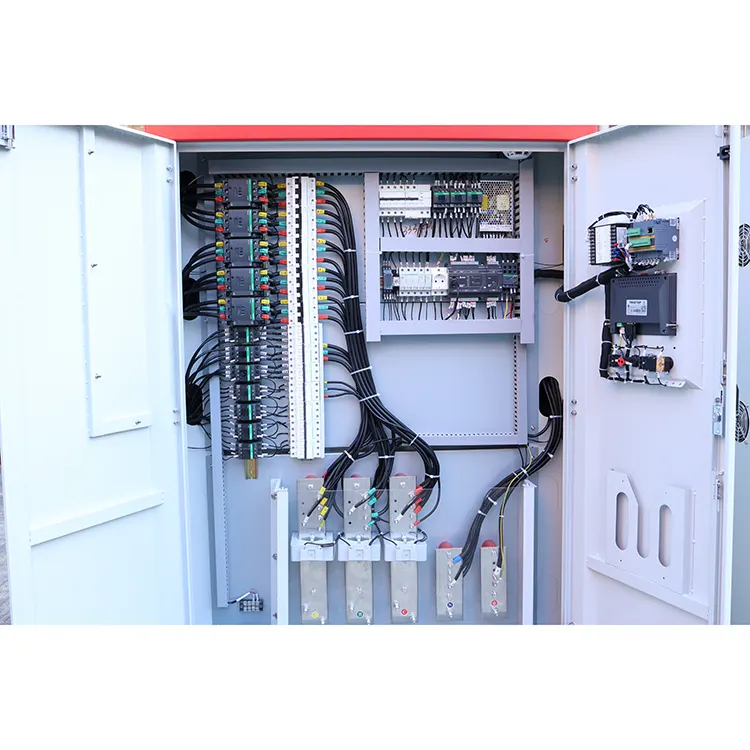

(4) Construction de l'armoire : Armoire robuste en acier laminé à froid avec revêtement anticorrosion multicouche, protection intérieure IP20/IP23, dimension L1150×D1300×H1900mm, poids net 540kg, isolation de classe F ; disposition de câblage divisée pour le jeu de barres d'alimentation, le circuit du ventilateur et la borne de signal à distance, pratique pour le câblage sur site et la connexion avec l'armoire de commande client.

(5) Mode de contrôle double : fonctionnement local de l'écran tactile HMI de 7 pouces ; communication à distance RS485 Modbus RTU, prenant en charge les tests automatiques centralisés PC et SCADA ; Fonction parallèle maître-esclave pour combiner plusieurs unités pour des tests de charge combinée au niveau MW.

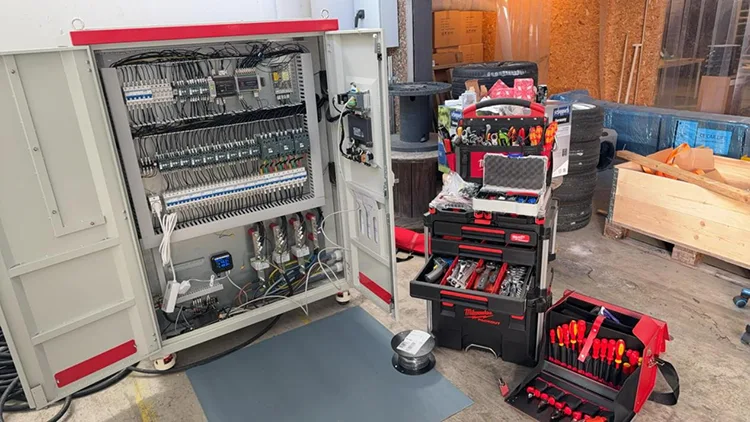

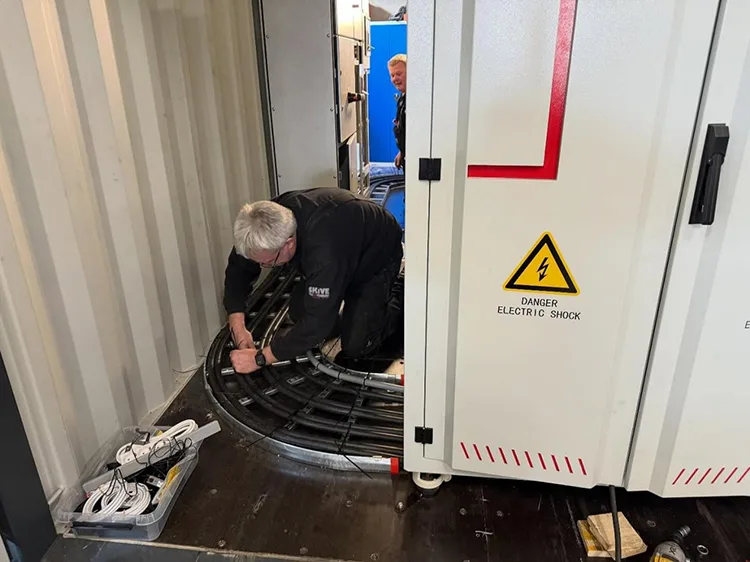

3. Norme d'installation et de mise en service sur site

1). La construction de l'installation suit les spécifications d'installation des équipements électriques de l'UE ; câblage séparé pour la boucle d'alimentation, la ligne de commande du ventilateur et la ligne de signal de mesure ; armoire fixée via des pattes de levage réservées et des trous pour chariot élévateur, mise à la terre PE fiable.

2). Le test préalable à la mise en service comprend l'inspection de la direction du ventilateur, la vérification de la douceur des conduits d'air et le test de résistance d'isolation ; accès formel à l'équipement d'alimentation du client uniquement après que tous les éléments de débogage ont passé l'inspection d'usine FAT.

3). Règle de fonctionnement : nettoyez régulièrement les filtres d'entrée et de sortie d'air pour éviter le blocage de l'air et l'augmentation anormale de la température ; aucun article inflammable empilé autour de l'armoire de chargement pendant un test de charge continu de longue durée.

4. Dépannage et service de maintenance après-vente

Les défauts courants sur site, notamment une surchauffe anormale, un court-circuit de résistance, une défaillance de communication à distance et une fausse alarme de surchauffe, sont répertoriés dans le manuel de maintenance officiel ;

Norme d'inspection périodique : nettoyage régulier de la poussière interne de l'armoire et entretien du ventilateur tous les 3 à 6 mois ; Adoptez un mégohmmètre de 1 000 V pour l'inspection périodique de l'isolation et le test de tension de tenue correspondant.

Durée de garantie : 12 mois après la mise en service sur site ou 18 mois à compter de la date d'expédition (selon la première éventualité). Réparation et remplacement de composants gratuits en cas de défauts de fabrication en usine ; fourniture de pièces de rechange à vie et conseils techniques à distance mondiaux pour les clients hors garantie, service de mise en service sur site en option en Europe.

5. Résultat du projet

1). Un chargement progressif précis consomme entièrement l'énergie redondante des tests, réalise une vérification à pleine charge du cycle complet du générateur, de l'onduleur et de l'équipement de stockage d'énergie du client, élimine le risque de données de test incomplètes.

2). La conception intelligente à double contrôle et multi-protection garantit un fonctionnement stable pendant de longues heures, aucune surchauffe et aucun défaut de sécurité pendant l'utilisation réelle à long terme du client.

3). La structure standard modulaire réduit considérablement la charge de travail de maintenance quotidienne, réduisant ainsi évidemment les coûts d'exploitation et de maintenance ultérieurs du client.

Contactez RST Electric pour une banque de charge personnalisée haute puissance 500 kW 380 V CA pour les générateurs européens, les centres de données et les nouveaux projets énergétiques, obtenez une proposition technique et un devis gratuits.
