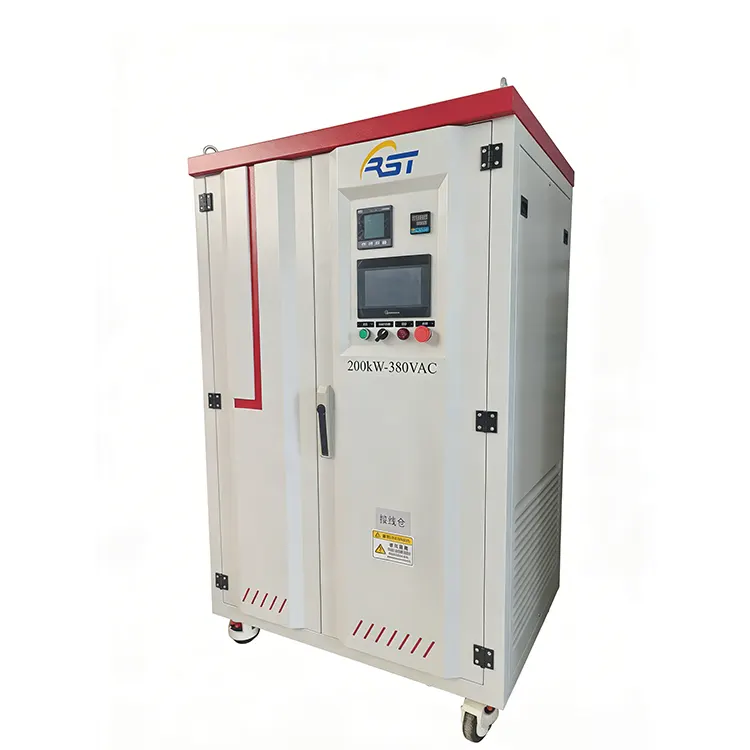

Le banc de charge résistif CA de 200 kW de RST Electric est une solution de test polyvalente conçue pour les tâches de validation de puissance à moyenne échelle. Adapté aux systèmes 400 V CA à 50/60 Hz, ce banque de charge résistive 200 kw est doté d'un contrôle de charge échelonné avec un pas minimum de 1 kW, permettant une simulation précise des charges électriques réelles pour les générateurs diesel/gaz, les systèmes UPS et les onduleurs solaires. Sa conception modulaire simplifie la maintenance, tandis que l'intégration de composants de grande marque (contacteurs Schneider, PLC de qualité industrielle) garantit une fiabilité à long terme.

L'unité comprend un compteur multifonction de la série CET PMC pour un affichage précis en temps réel de classe 0,5 de la tension, du courant, de la puissance et de la fréquence. Disponible avec une télécommande en option via un logiciel PC ou Modbus-RTU (RS485), il s'adapte parfaitement aux environnements de test automatisés. Qu'il soit déployé dans des centres de données, des parcs solaires ou des installations industrielles, ce banc de charge offre la précision et la durabilité requises pour les tests de puissance critiques.

Spécifications techniques

Caractéristiques du produit

1．Contrôle de charge flexible et haute résolution

Un pas minimum de 1 kW permet une simulation précise de zéro charge à 200 kW à pleine charge, prenant en charge diverses exigences de test, des petits chargeurs de batterie aux grands groupes électrogènes.

2. Réponse rapide et simulation dynamique

Des changements rapides d'étapes de charge (contacteurs actionnés et maintenus électriquement) permettent une simulation dynamique des conditions de charge réelles, y compris des tests de rejet de charge soudaine et une analyse de réponse transitoire.

3．Composants haut de gamme et longue durée de vie

Utilise des composants de marque de renommée mondiale : contacteurs Schneider/ABB, API de qualité industrielle et éléments résistifs en alliage nickel-chrome développés par nos soins (gaine en acier inoxydable, garantie de 3 ans).

4. Construction modulaire pour un entretien facile

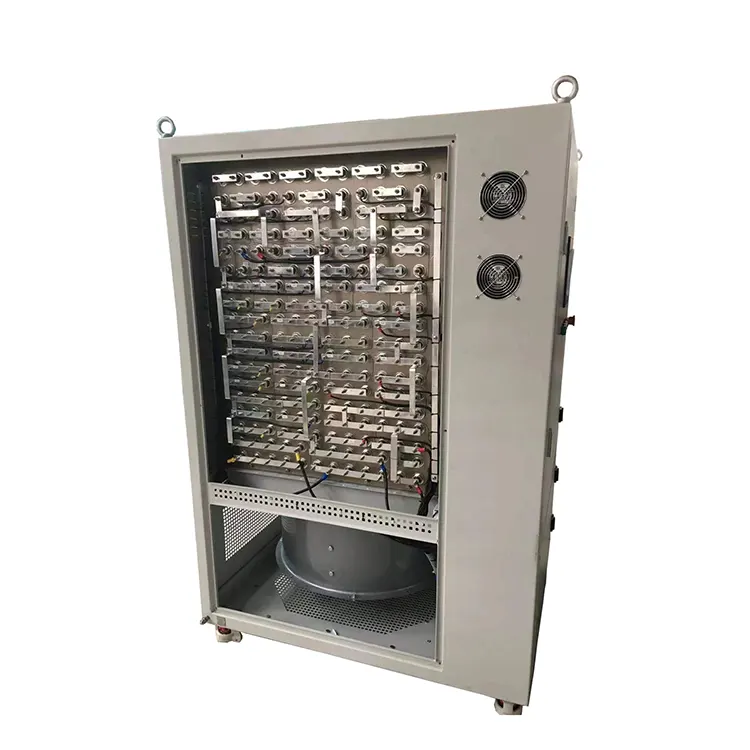

Éléments résistifs montés dans des plateaux coulissants facilement accessibles. La conception modulaire simplifie la maintenance, réduit les temps d'arrêt et diminue le coût total de possession.

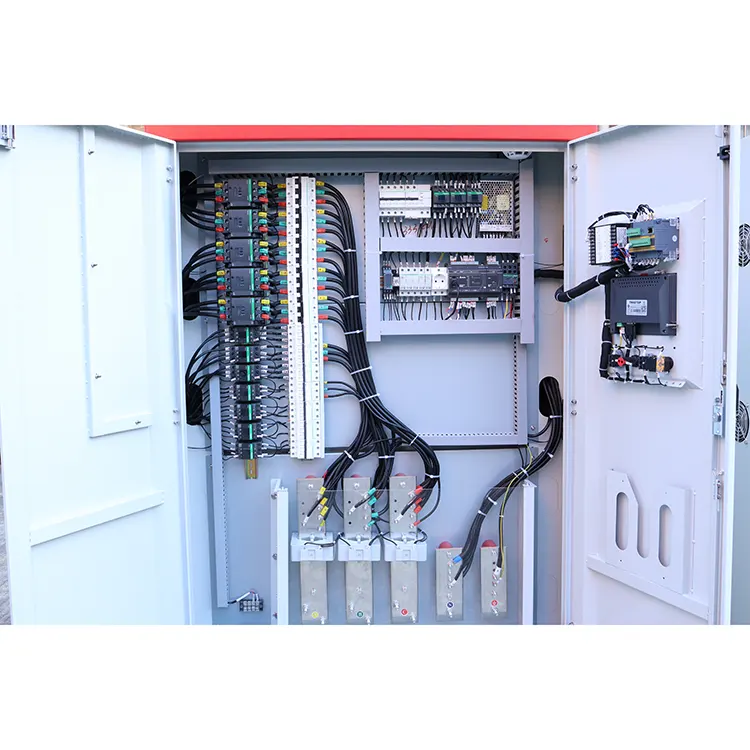

5. Automate programmable avec écran tactile HMI

Standard : Panneau à boutons-poussoirs avec compteurs numériques ;

En option : IHM à écran tactile couleur de 7 pouces avec contrôleur logique programmable (PLC) qui permet des séquences de tests automatiques personnalisées. Les utilisateurs peuvent prédéfinir des profils de charge (plusieurs étapes avec durée) pour une validation entièrement automatisée du générateur.

6.Protections de sécurité complètes

Surveillance de la surchauffe avec délestage automatique de charge, détection de panne de ventilateur avec verrouillage de charge, fusibles de circuit de dérivation à chaque étape de charge (50 kW maximum par branche), bouton d'arrêt d'urgence et compartiments de commande/thermiques séparés pour éviter les dommages thermiques aux composants électroniques sensibles.

Applications du produit

Test de générateur (diesel et gaz)

Le banc de charge résistif de 200 kW est idéal pour la mise en service, les tests de preuve de charge, les exercices de fiabilité périodiques et la prévention de « l'empilement humide » du moteur (accumulation de carburant non brûlé) avec une régulation de charge minimale. Conforme aux normes NFPA 110 pour les systèmes d'alimentation de secours.

Systèmes UPS (alimentations sans interruption)

Valide les performances, l'autonomie (test de décharge de la batterie) et l'efficacité des unités UPS triphasées dans les centres de données, les hôpitaux et les infrastructures critiques.

Onduleurs pour énergie solaire et renouvelable

Teste les onduleurs connectés au réseau et hors réseau sous des charges résistives contrôlées pour vérifier la puissance de sortie, les performances thermiques et la conformité au réseau.

Systèmes de stockage d'énergie (ESS)

Évalue les performances de la batterie et de l'onduleur dans les applications ESS, y compris les tests de cycle de charge/décharge et la validation du système.

Alimentations industrielles et PDU

Garantit la fiabilité des sources d’alimentation CA et des unités de distribution d’énergie (PDU) dans les environnements de fabrication, les usines automobiles et les installations aérospatiales.

Options de contrôle et de communication

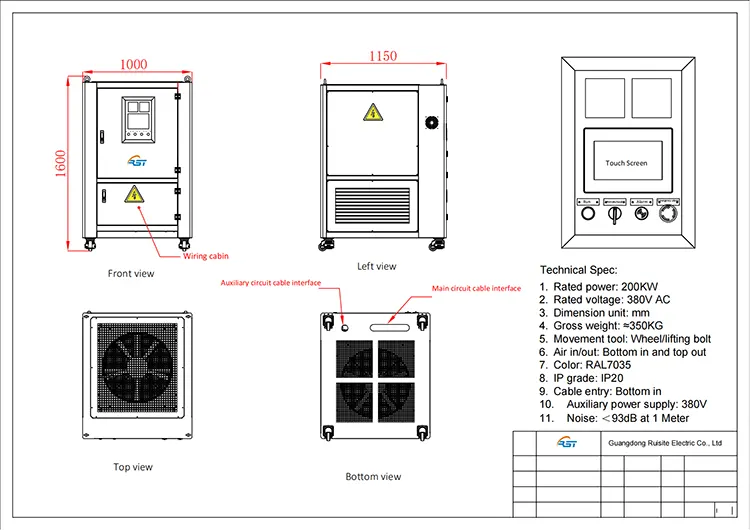

Dessin et dimensions

Colis et expédition

RST Electric garantit une livraison sûre et rapide de chaque banc de charge résistive de 200 kW :

Emballage de protection – Film d'emballage antistatique et barrière contre l'humidité de qualité industrielle, placé dans un rembourrage en mousse haute densité personnalisé avec un boîtier en contreplaqué renforcé pour les unités robustes.

Fixation structurelle – Renfort interne et coussinets amortisseurs pour éviter le déplacement des composants ou les dommages causés par les vibrations pendant le transport.

Protection des terminaux et du panneau de commande – Couvercles de bornes scellés avec un capuchon rétractable, panneau de commande enveloppé d'un film à bulles et de protections d'angle pour éviter la poussière, l'humidité et les chocs.

Documentation – Liste de colisage, rapport de test en usine, certificat de mesure de résistance, fiche technique de l'interrupteur thermique/NTC, schéma de câblage et manuel d'installation inclus.

Options de fret –
Courrier express (DHL/FedEx/UPS) pour les unités d'échantillonnage ;
Fret aérien pour les petits et moyens lots ;
Fret maritime (conteneur 20FT/40FT) pour les commandes groupées, avec palette en bois et cerclage pour la manutention par chariot élévateur.

Douanes et conformité – Caisses en contreplaqué fumigé conformes aux normes d'exportation, conformes à la NIMP-15 pour les expéditions internationales.

Pourquoi choisir RST Électrique ?

Lorsque les tests de charge haute capacité rencontrent la fiabilité en service continu, RST Electric est à la hauteur.

Direct usine, spécialiste des bancs de charge résistifs

Fabricant certifié basé en Chine, spécialisé dans les bancs de charge résistifs haute puissance (1 kW – 500 kW+) pour les tests de générateurs, d'onduleurs et de batteries.

Bobinage d'éléments, soudage, assemblage et étalonnage thermique en interne : contrôle qualité complet sous un même toit.

Tarification directe en usine avec une structure transparente, sans intermédiaires, sans coûts cachés.

Assurance qualité professionnelle

Installations certifiées ISO 9001 : 2015 avec des lignes de production dédiées aux bancs de charge pour charges lourdes.

Test à 100 % avant expédition :

Test de charge de puissance échelonnée/continue (0 → 25 % → 50 % → 75 % → 100 %)

Résistance d'isolation et tenue à haute tension

Verrouillage du ventilateur et protection thermique (coupure de surchauffe)

Vérification de l'interface de contrôle (à distance/locale, automate, PC)

Équipe d'ingénierie expérimentée dans la simulation thermique, la conception de flux d'air et l'étalonnage de la précision des pas de charge.

Expérience mondiale, partenaire de confiance

Fournisseur éprouvé des fabricants de générateurs, des intégrateurs d'onduleurs, des centres de données, des chantiers navals et des services publics d'électricité.

Exporté dans plus de 40 pays, dont l'Allemagne, les États-Unis, le Japon, l'Australie et les Émirats arabes unis.

Compréhension approfondie des normes de test internationales :

CEI 60146, CEI 61000 (CEM)

UL 508A (panneaux de commande industriels)

NEMA ICS 10, GB/T 13675

Personnalisation infinie pour les modèles de 200 kW

Livraison fiable et assistance à vie

Délai de mise en œuvre:

Configuration standard de 200 kW : 15 à 20 jours

Entièrement personnalisé (automate, écran tactile, enregistrement des données) : 25 à 35 jours

Garantie standard de 18 mois, options étendues disponibles (jusqu'à 36 mois)

L'assistance à vie comprend :

Dépannage à distance et mises à jour du micrologiciel

Service d'étalonnage de banc de charge (recertification annuelle)

Pièces détachées (éléments chauffants, ventilateurs, contacteurs) stockées depuis plus de 10 ans

Consultation technique gratuite pour le dimensionnement des bancs de charge, la planification de la résolution des étapes et la conception des procédures de test du générateur/UPS
