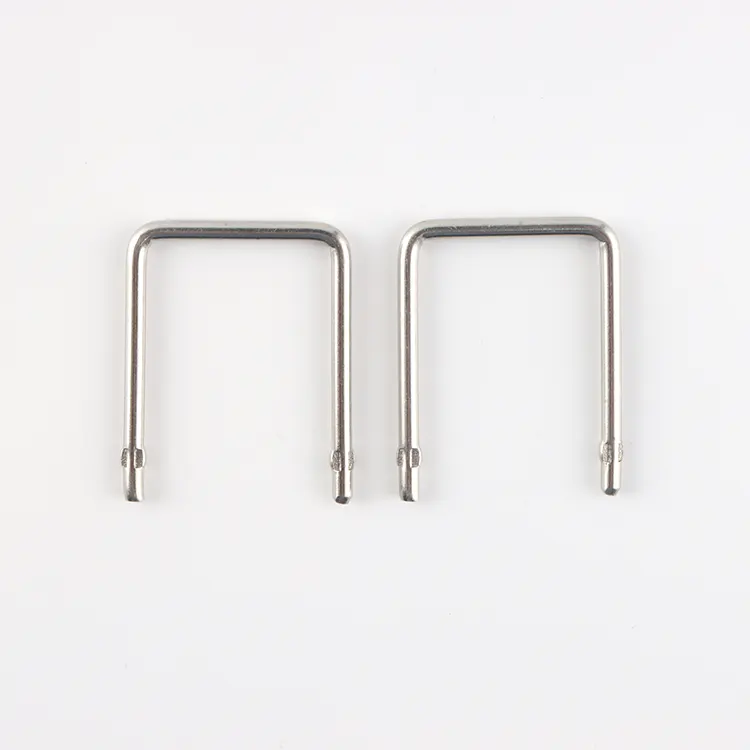

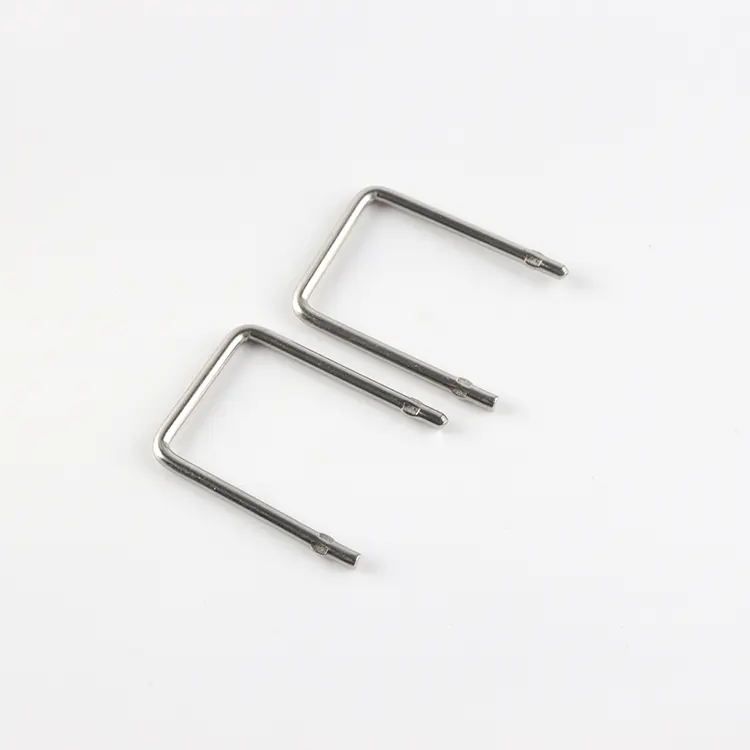

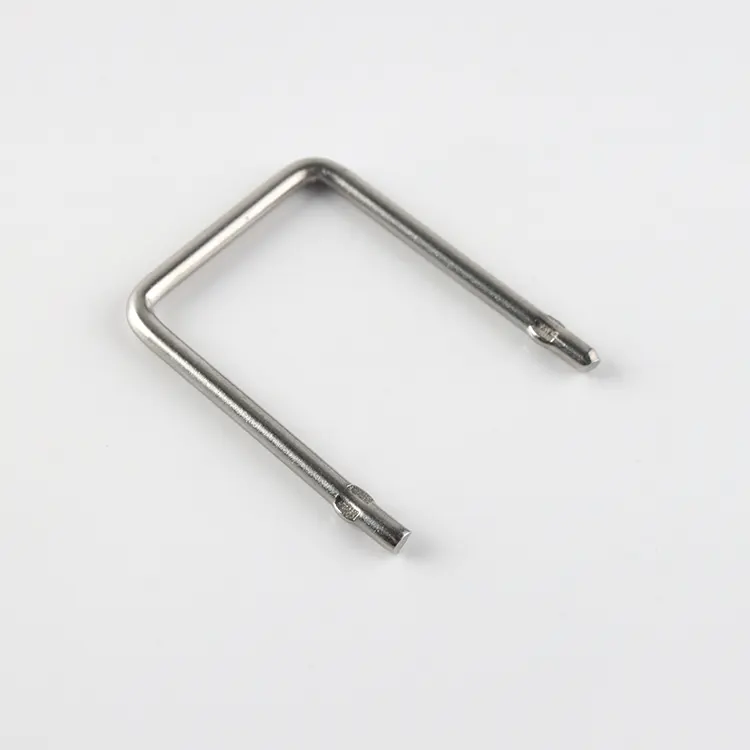

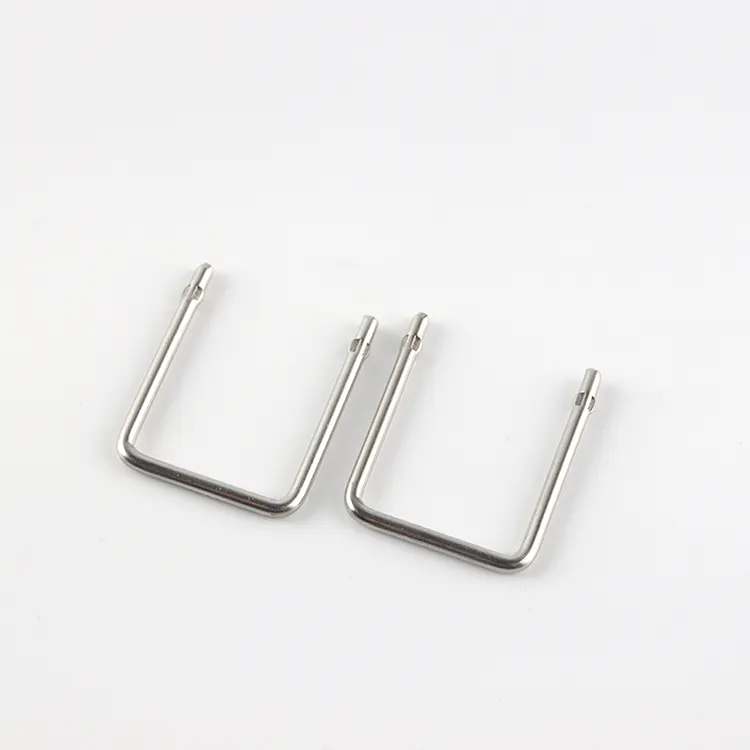

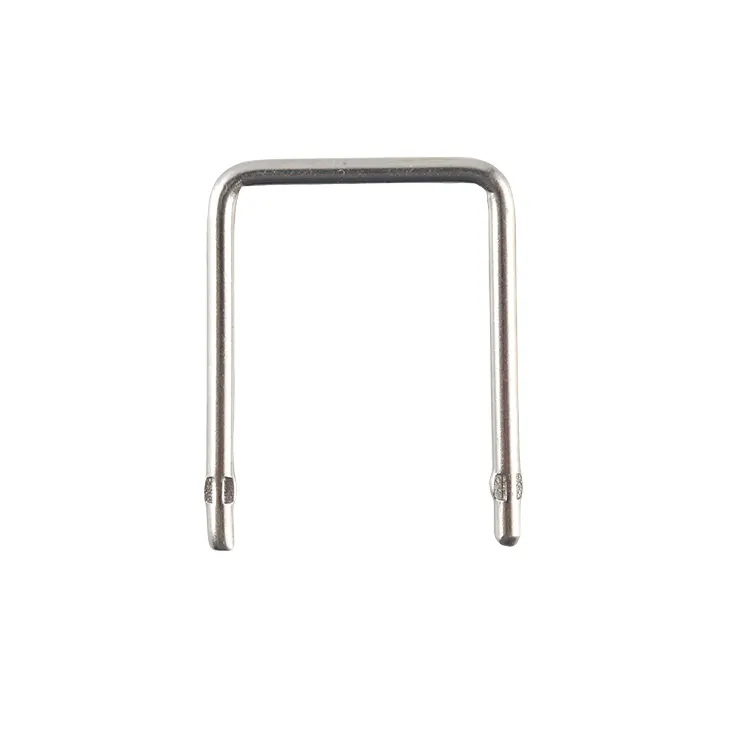

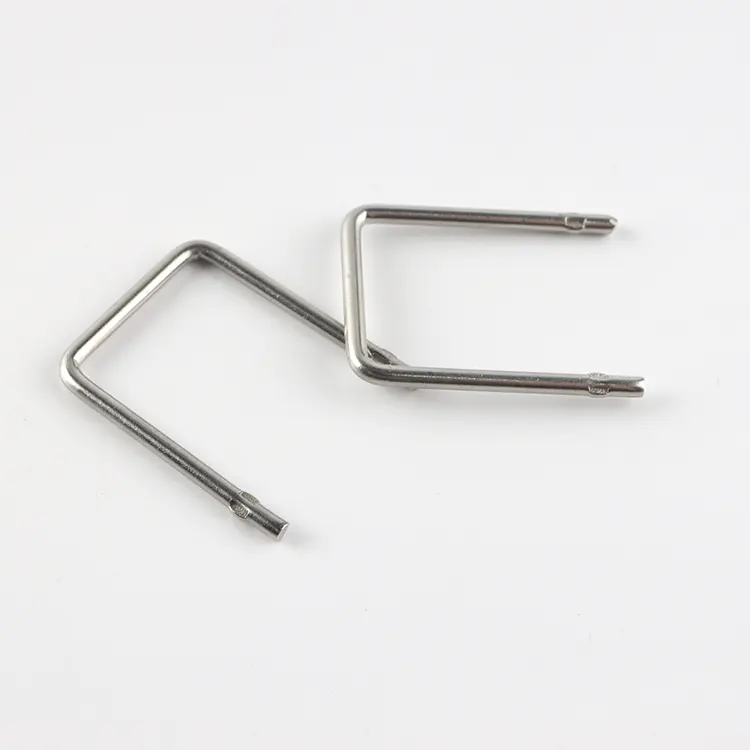

Résistance de détection de courant en alliage métallique

Avantages de conception

La résistance de détection de courant en alliage métallique de RST Electric offre une solution très stable et à faible inductance pour mesurer les courants CC et CA dans l'électronique de puissance moderne. Conçue spécifiquement pour les applications où l'espace sur la carte est limité et où la précision est primordiale, cette résistance à faible ohm utilise un élément en alliage métallique de précision (manganine ou similaire) qui offre une excellente combinaison de faible coefficient de température, de capacité de surtension élevée et de stabilité à long terme. Le boîtier vertical à broches radiales permet à la résistance de tenir debout, minimisant ainsi son encombrement tout en favorisant la circulation naturelle de l'air autour de l'élément, un avantage essentiel dans les configurations denses où la dissipation thermique est un problème.

Optimisation structurelle

La construction de cette résistance à élément métallique est optimisée à la fois pour les performances électriques et la fiabilité mécanique. L'élément résistif est fabriqué à partir d'un alliage de haute stabilité avec un coefficient de température aussi bas que ±50 ppm/°C, garantissant que la valeur de résistance reste pratiquement constante sur toute la plage de températures de fonctionnement. L'élément est ensuite soudé à des câbles en cuivre étamé et encapsulé dans un boîtier ignifuge qui offre une protection mécanique tout en permettant à la conception en plein air d'optimiser le refroidissement. Le composant obtenu offre une inductance ultra-faible, ce qui le rend adapté aux circuits de commutation haute fréquence dans lesquels des résistances bobinées classiques introduiraient un déphasage ou des pics de tension indésirables.

Spécifications de résistance et de courant nominal

La série FLQ53 couvre une plage de résistance de 2 mΩ à 50 mΩ, avec des courants nominaux de 2,5 A à 21 A, correspondant à des chutes de tension typiques de 50 mV à 100 mV à pleine échelle — idéale pour une interface directe avec des convertisseurs analogique-numérique et des amplificateurs opérationnels. Les tolérances standard de ±1 %, ±2 % et ±5 % conviennent à la fois aux instruments de précision et aux applications à usage général.

En tant que fabricant de confiance de résistances de détection de courant en alliage métallique en Chine, RST Electric combine plus de 10 ans d'ingénierie de résistance de précision avec un contrôle qualité rigoureux pour fournir des composants qui fournissent un retour de courant précis et sans dérive dans les environnements les plus exigeants.

Spécification technique

Caractéristiques du produit

1. Valeurs de résistance ultra-faibles – De 2 mΩ à 50 mΩ, permettant une mesure précise des courants de quelques ampères à plus de 20 A avec une perte de puissance minimale et une faible chute de tension.

2. Coefficient de basse température (TCR) – ±50 ppm/°C à ±100 ppm/°C garantit des valeurs de résistance stables lors des variations de température, essentielles pour une détection précise du courant.

3. Inductance extrêmement faible – La construction en alliage métallique élimine pratiquement l'inductance parasite, ce qui la rend idéale pour les circuits de commutation haute fréquence et la réponse transitoire rapide.

4. Large plage de courant – Couvre 2,5 A à 21 A en une seule série, offrant une flexibilité de conception sur plusieurs niveaux de puissance.

5. Empreinte verticale compacte – La conception verticale à plomb radial minimise la consommation de surface du PCB, permettant un placement dense des composants.

6. Haute stabilité et fiabilité – L'élément en alliage métallique de précision offre une excellente stabilité à long terme et une excellente résistance aux cycles thermiques.

7. Revêtement ignifuge – Encapsulé dans un matériau durable et ignifuge qui répond aux exigences de sécurité des appareils électroniques industriels et grand public.

8. Tolérances de précision – Disponibles en ±1 %, ±2 %, ±5 % et ±10 % pour s'adapter aux conceptions de haute précision et sensibles aux coûts.

9. Paramètres personnalisables – Valeurs de résistance spéciales, formation de câbles et paires assorties disponibles pour les exigences spécifiques à l'application.

10. Intégration facile des PCB – Pas de plomb radial standard (5 mm à 50 mm selon le courant nominal) compatible avec l'équipement d'insertion automatisé.

Applications du produit

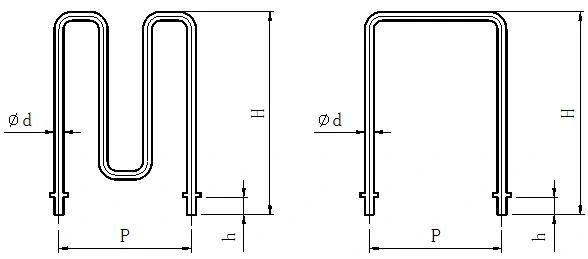

Dessin et dimensions

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance de détection de courant en alliage métallique :

● Emballage en vrac : les résistances sont emballées dans des sacs antistatiques avec un rembourrage en mousse, puis placées dans des cartons ondulés pour éviter la flexion du fil et la déformation des éléments.

● Protection des fils : les fils sont maintenus droits à l'aide d'embouts en mousse ou d'entretoises en plastique formant plomb.

● Documentation : listes de colisage et certificats d'inspection inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

FAQ

Q : Pourquoi avez-vous choisi RST Électrique ?

R : Nous sommes profondément impliqués dans le domaine des résistances de détection de courant en alliage métallique depuis plus de 10 ans. Nous disposons d'une base de production certifiée ISO 9001. Nous contrôlons indépendamment chaque étape depuis la sélection de l’alliage, sa formation jusqu’à sa détection tout au long du processus, sans aucune étape intermédiaire. Cela garantit une rentabilité plus élevée. De plus, la résistance de détection de courant en alliage métallique a une haute précision et une bonne dissipation thermique, et convient à divers scénarios d'électronique de puissance.

Q : Quels services de personnalisation sont pris en charge ?

R : La personnalisation pleine dimensionnelle est prise en charge, y compris le courant nominal (2,5 A - 21 A), la valeur de résistance (2 mΩ - 50 mΩ), la tolérance (aussi basse que ±0,5 %), la formation de plomb (y compris la hauteur de support personnalisée), le revêtement de plomb (étain-plomb, étain pur, placage or), ainsi que des ajustements personnalisés pour des paramètres tels que le coefficient de température, le TCR, etc.

Q : Quelles sont les garanties de qualité ?

R : Chaque résistance de détection de courant en alliage métallique est soumise à des tests électriques à 100 % (valeur de résistance, tolérance, TCR) et des tests de fiabilité internes sont effectués pour vérifier la stabilité sous les cycles de température et de courant. Nous suivons strictement la norme ISO 9001 pour garantir que chaque produit répond aux exigences de qualité industrielle.

Q : Quelles sont les garanties de livraison et après-vente ?

R : Pour les produits aux spécifications standard, le délai de livraison est de 7 à 10 jours ; pour les produits personnalisés, le délai est de 10 à 15 jours. Des rapports de tests complets, des certificats de matériaux, etc. seront fournis avec les marchandises. Nous offrons une garantie de 12 mois. Un diagnostic des pannes à distance, une fourniture de pièces de rechange et une assistance technique seront fournis. Une assistance pour terminer l’intégration du produit et le débogage peut également être proposée.
