Résistance de mise à la terre

La résistance de mise à la terre de RST Electric constitue la pierre angulaire de la sécurité dans les systèmes électriques moyenne tension. Lorsqu'un défaut à la terre se produit dans des systèmes non mis à la terre ou solidement mis à la terre, les courants de défaut peuvent atteindre des niveaux destructeurs, mettant en danger le personnel et endommageant les transformateurs, les câbles et les machines tournantes. Cette résistance de mise à la terre du neutre résout ce risque en insérant une résistance soigneusement calculée entre le neutre du système et la terre, limitant le courant de défaut à la terre à une valeur prédéterminée – généralement entre 10 A et 2 000 A – tout en permettant un courant suffisant pour que les relais de protection détectent et isolent le défaut.

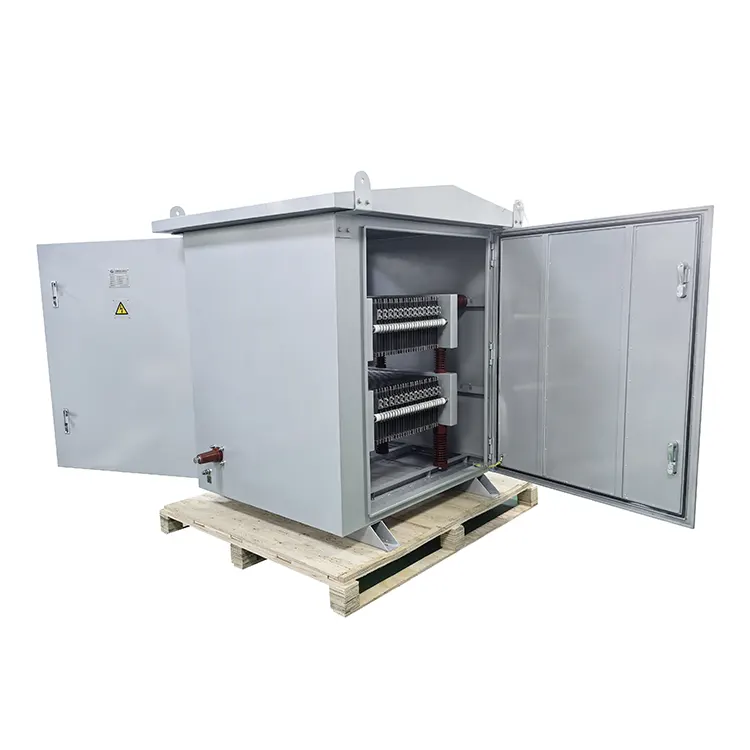

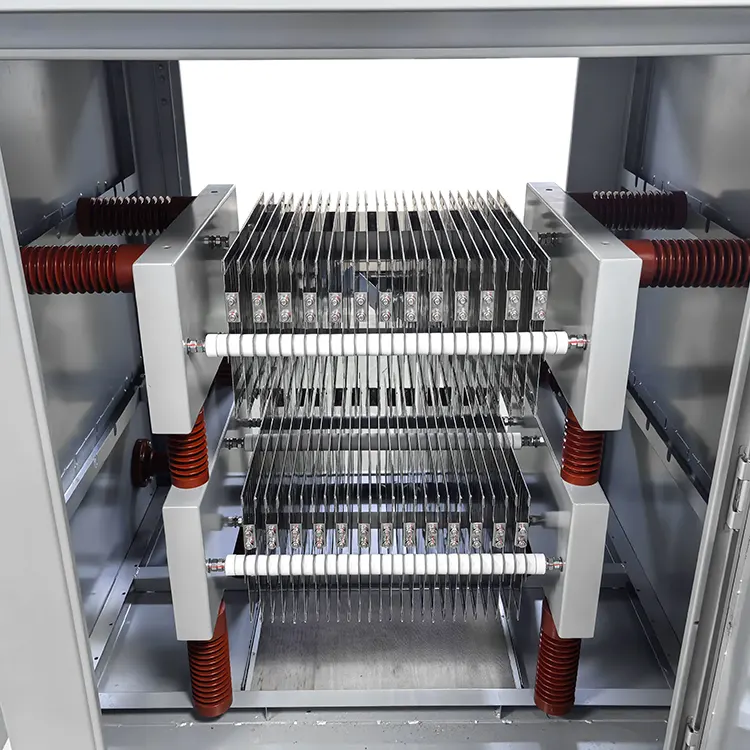

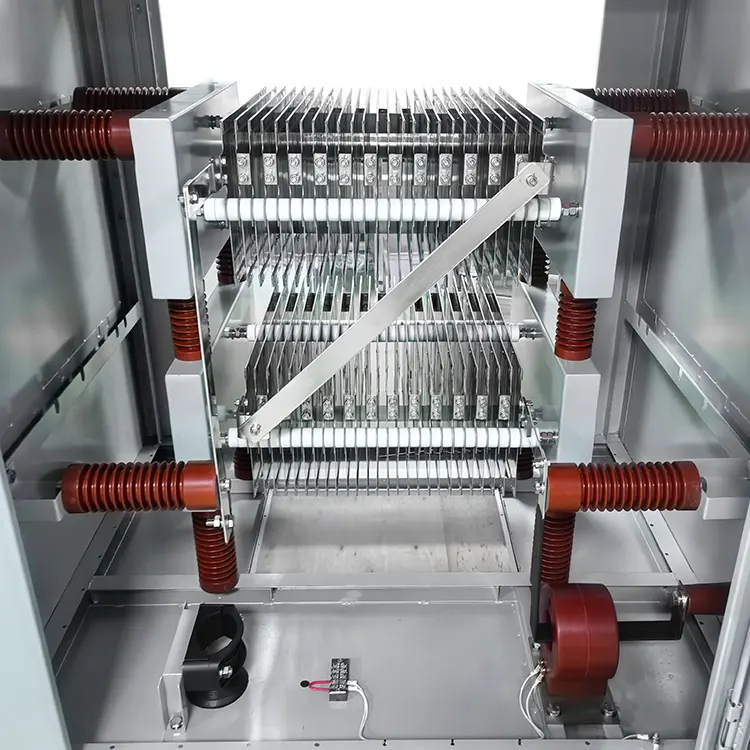

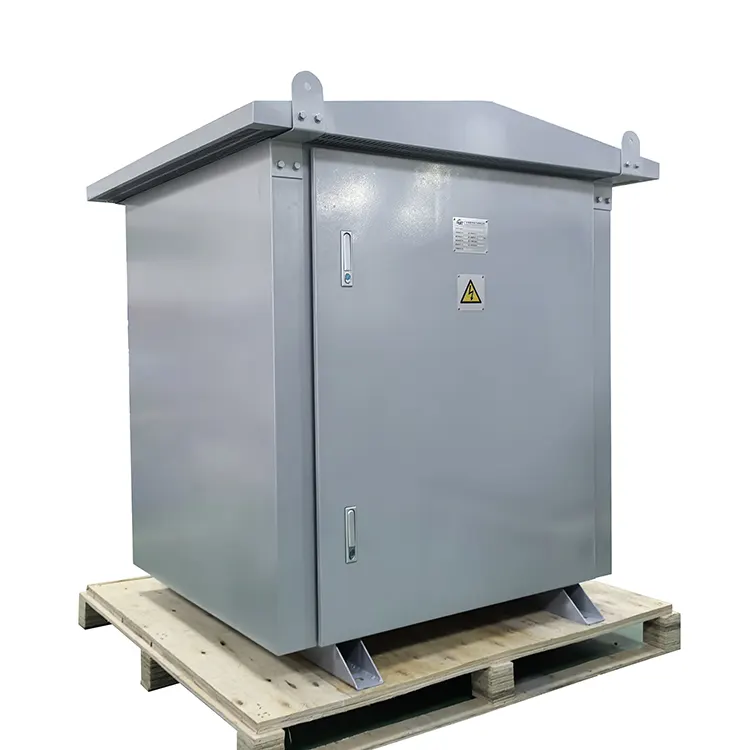

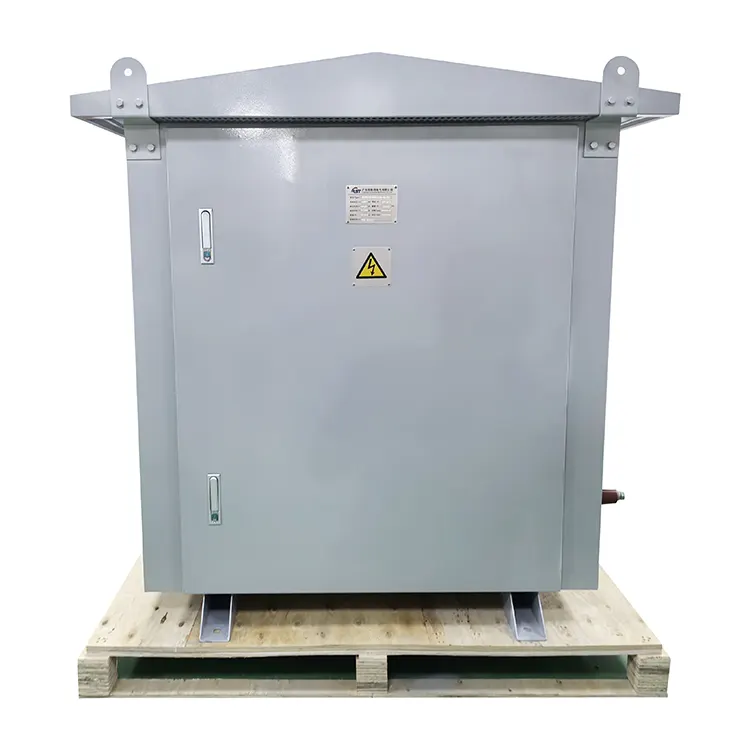

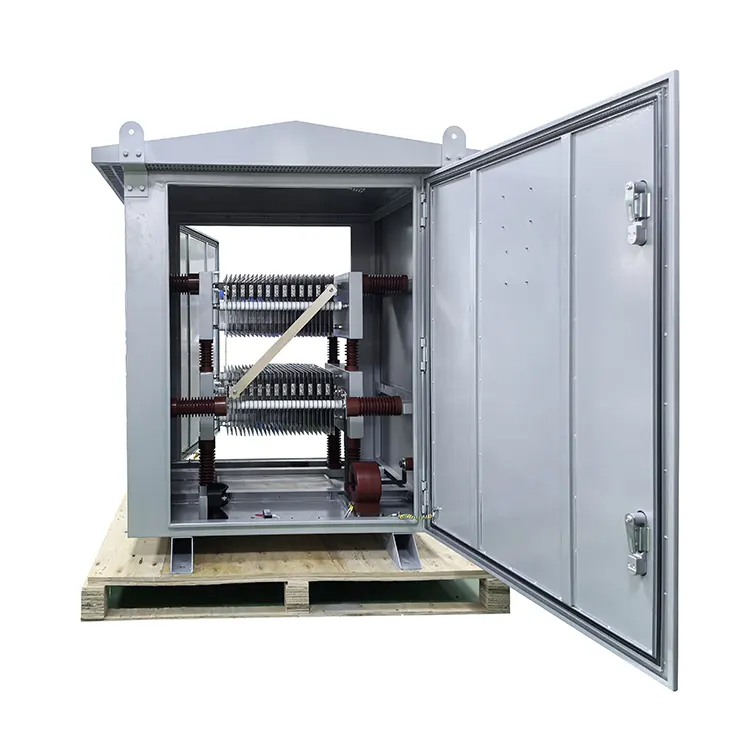

La construction de cette résistance de système d'alimentation met l'accent sur la durabilité et la fiabilité à long terme dans les environnements difficiles. Les éléments de résistance utilisent une conception de type grille fabriquée à partir d'acier inoxydable de haute qualité (SUS430 et SUS304), sélectionné pour son excellente résistance à la corrosion, son coefficient de température stable et sa capacité à résister à des cycles de défauts répétés sans dégradation. Ces éléments sont logés dans des boîtiers robustes disponibles en acier inoxydable SUS304, SUS316 pour les applications marines ou en tôle d'acier galvanisée peinte, tous conçus pour fournir une protection IP appropriée pour une installation intérieure ou extérieure.

Les performances électriques sont validées par des tests rigoureux : la résistance d'isolation dépasse 100 MΩ et la tenue diélectrique est vérifiée à des niveaux de 32 kV à 95 kV pendant une minute. Les niveaux d'impulsion de base (BIL) vont de 60 kV à 170 kV, garantissant que la résistance peut survivre aux coups de foudre et aux surtensions de commutation. Les durées allant de 5 secondes à 60 secondes s'adaptent à divers scénarios d'élimination des défauts, la résistance étant conçue pour absorber toute l'énergie du défaut sans dépasser les limites de température.

En tant que fabricant de confiance de résistances de mise à la terre neutre en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de résistances de puissance avec une compréhension approfondie de la protection des systèmes moyenne tension pour fournir des composants qui répondent aux exigences strictes des services publics, des installations industrielles et des installations d'énergie renouvelable du monde entier.

Spécification technique

Caractéristiques du produit

1. Résistance aux hautes températures – Les éléments de grille en acier inoxydable résistent aux contraintes thermiques extrêmes des conditions de courant de défaut sans déformation ni dérive de résistance.

2. Résistance stable et faible TCR – Des alliages spécialement sélectionnés garantissent un changement de résistance minimal pendant les cycles de défaut, maintenant une limitation précise du courant.

3. Construction robuste et durable – Boîtiers et assemblages de grilles robustes conçus pour des décennies de service dans les environnements utilitaires et industriels.

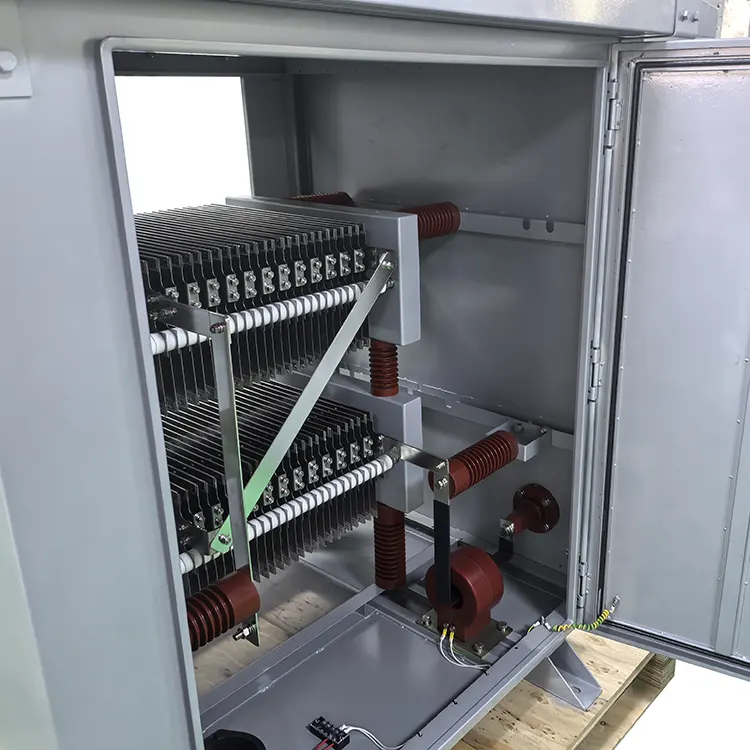

4. Options de surveillance intégrées – Disponibles avec des transformateurs de courant, des capteurs thermiques et des contacts d'alarme pour une indication d'état à distance.

5. Conformité standard (IEEE32) – Conçu et testé pour répondre aux exigences IEEE32 pour les dispositifs de mise à la terre neutre, garantissant des performances fiables.

6. Large plage de tension et de courant – De 6,3 kV à 35 kV et 10 A à 2 000 A, couvrant diverses applications, des petits générateurs industriels aux grandes sous-stations.

7. Durées flexibles – Disponibles de 5 secondes à 60 secondes pour correspondre à des schémas de protection spécifiques et aux délais d'élimination des défauts.

8. Boîtiers résistants à la corrosion – SUS304, SUS316 ou options en acier galvanisé peint pour les environnements intérieurs, extérieurs ou marins.

9. Niveaux d'isolation et BIL élevés – La tenue à des tensions allant jusqu'à 95 kV et BIL jusqu'à 170 kV garantit la survie aux coups de foudre et aux surtensions de commutation.

10. Capacité de conception personnalisée – Tensions nominales spéciales, valeurs de résistance, configurations de boîtier et packages de surveillance disponibles

Applications du produit

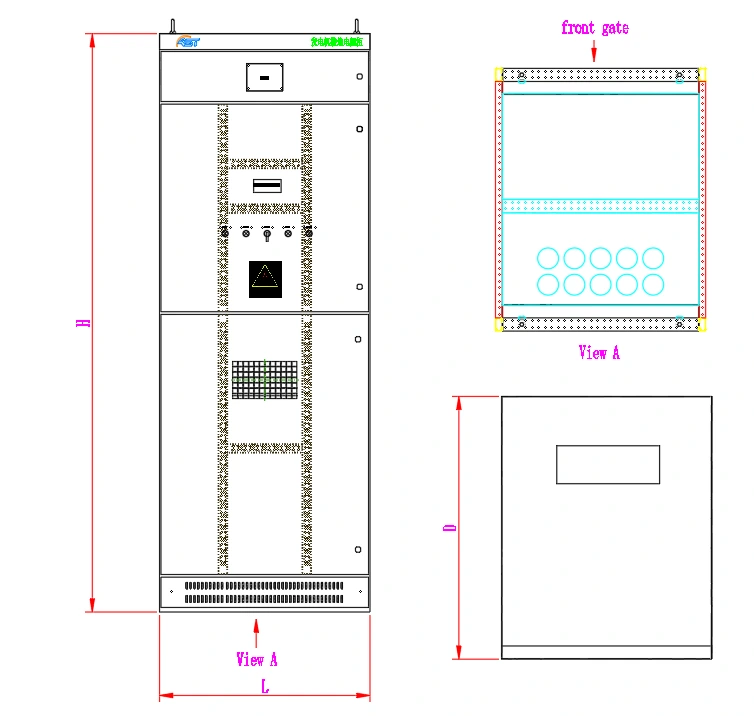

Dessin et dimensions

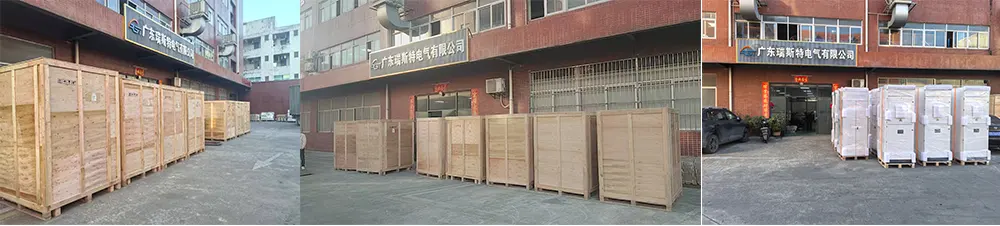

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance de mise à la terre neutre :

● Caisse robuste : chaque NGR est solidement monté sur un châssis en acier renforcé et enfermé dans une caisse en contreplaqué personnalisée conçue pour l'expédition internationale.

● Protection contre les intempéries : les unités sont enveloppées dans un film VCI imperméable avec des sachets déshydratants pour empêcher la pénétration de l'humidité pendant le transport maritime.

● Dispositions de levage : étiquetage clair des points de levage et du centre de gravité ; supports d'expédition inclus pour un arrimage sécurisé.

● Protection des bornes : les traversées haute tension sont protégées par des capuchons contre les intempéries pendant le transport.

● Documentation : des documents d'expédition complets comprennent des listes de colisage, des rapports de tests certifiés, des certifications de matériaux et une assistance au dédouanement.

● Options de fret : nous nous coordonnons avec des transitaires spécialisés pour le fret lourd pour le fret maritime FCL, le fret de projet ou le fret aérien, selon les besoins.

Toutes les unités sont soumises à des tests complets d'acceptation en usine (FAT), y compris la mesure de la résistance, la résistance d'isolation, la tenue diélectrique et l'inspection visuelle avant l'emballage.

Pourquoi choisir RST électrique ?

Lorsque la protection du système exige une qualité sans compromis, RST Electric est à la hauteur.

Usine directe, spécialistes de la mise à la terre

● Nous sommes un fabricant certifié basé en Chine, spécialisé dans la production de résistances de mise à la terre neutre depuis plus de 10 ans.

● Contrôle interne complet de la fabrication des éléments de grille, de la fabrication des boîtiers, de l'assemblage et des tests – garantissant une qualité constante.

● Tarification directe en usine sur chaque NGR, avec une structure de coûts transparente et sans intermédiaire.

Fabrication professionnelle et assurance qualité

● Installations certifiées ISO 9001 avec lignes de production dédiées aux résistances à grille en acier inoxydable.

● Tests 100 % électriques (résistance, isolation, diélectrique, tests sur échantillons BIL) effectués sur chaque unité.

● La validation par imagerie thermique garantit une répartition uniforme de la chaleur pendant la simulation de défauts.

● Équipe d'ingénieurs expérimentés spécialisés dans la protection des systèmes moyenne tension et la conformité IEEE32.

Expérience mondiale, fournisseur de confiance

● Fournisseur éprouvé des sociétés de services publics, des sociétés EPC, des opérateurs miniers et des développeurs d'énergies renouvelables du monde entier.

● Antécédents d'exportation vers plus de 40 pays, dont les États-Unis, le Canada, l'Australie, l'Allemagne, l'Arabie Saoudite et Singapour.

● Expertise approfondie dans les applications de mise à la terre neutre dans les secteurs de la production d'énergie, de la distribution et de l'industrie.

Personnalisation sans fin

● Tensions du système : 6,3 kV à 35 kV (plus élevées disponibles avec une conception personnalisée).

● Courants de défaut : 10A à 2000A (calibres spéciaux disponibles).

● Notes de temps : 5 secondes à 60 secondes (durées personnalisées disponibles).

● Valeurs de résistance : 1Ω à 9999Ω (calculées par application).

● Matériaux du boîtier : SUS304 / SUS316 / Acier peint / Personnalisé.

● Options de surveillance : TC / Capteurs thermiques / Contacts d'alarme / Télésurveillance.

● Terminaisons : Traversées haute tension / Boîtes à câbles / Personnalisées.

Livraison fiable et assistance à vie

● Délai de livraison standard : 15 à 20 jours pour les évaluations standard ; 20-25 jours pour la personnalisation.

● Documentation complète : rapports de tests, certifications de matériaux, déclarations de conformité IEEE32, déclarations CE.

● Garantie 12 mois avec dépannage et envoi des pièces détachées à distance.

● Support technique disponible pour l'intégration du système, la coordination des relais et la mise en service sur site.
