Résistance de mise à la terre neutre

Fonction du produit

La résistance de mise à la terre neutre de RST Electric joue un rôle indispensable dans les systèmes électriques modernes à moyenne tension. Dans les réseaux solidement mis à la terre ou non, les défauts monophasés à la terre peuvent générer des courants destructeurs qui endommagent les transformateurs, les câbles et les machines tournantes tout en créant des potentiels de pas et de contact dangereux. Cette résistance du système d'alimentation répond à ces risques en insérant une résistance calculée avec précision entre le point neutre du système et la terre, limitant le courant de défaut à la terre à un niveau gérable – généralement entre 10 A et 2 000 A – tout en permettant un courant suffisant pour que les relais de défaut à la terre sensibles détectent et isoler le circuit affecté.

Performances du produit

La philosophie d'ingénierie derrière cette résistance de mise à la terre neutre met l'accent sur la longévité et les performances dans des conditions extrêmes. L'élément résistif utilise une configuration de type grille fabriquée à partir d'alliages d'acier inoxydable de haute qualité (SUS430 et SUS304), choisis pour leur résistance exceptionnelle à la corrosion, leur coefficient de résistance à la température stable et leur capacité à résister à des cycles thermiques répétés lors d'événements de défaillance sans dégradation mécanique. Ces éléments sont montés dans des boîtiers robustes disponibles dans plusieurs options de matériaux : acier inoxydable SUS304 pour une utilisation extérieure standard, SUS316 pour les environnements marins et offshore nécessitant une résistance supérieure au brouillard salin, ou acier galvanisé peint pour des installations intérieures rentables.

Les performances électriques sont vérifiées grâce à des protocoles de test complets. La résistance d'isolation dépasse 100 MΩ, tandis que les tests de tenue diélectrique sont effectués à des niveaux de 32 kV à 95 kV pendant une minute en fonction de la tension du système. Les valeurs nominales du niveau d'impulsion de base (BIL) vont de 60 kV à 170 kV, garantissant que la résistance peut survivre aux coups de foudre et aux transitoires de commutation sans défaillance d'isolation. Les durées allant de 5 à 60 secondes s'adaptent à divers schémas de protection, la résistance étant conçue pour absorber toute l'énergie de défaut tout en restant dans les limites de température. En tant que fabricant de confiance de résistances de mise à la terre neutre en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de résistances de puissance avec une compréhension approfondie des pratiques mondiales de mise à la terre pour fournir des composants qui répondent aux exigences strictes des services publics, des installations industrielles et des développeurs d'énergies renouvelables du monde entier.

Spécification technique

Caractéristiques du produit

1. Résistance aux hautes températures – Éléments de grille en acier inoxydable conçus pour résister aux contraintes thermiques extrêmes des conditions de courant de défaut sans distorsion, affaissement ou changement de résistance significatif.

2. Caractéristiques de résistance stables – L'alliage à faible TCR garantit que la résistance reste dans des tolérances serrées pendant les cycles de défaut, maintenant une limitation précise du courant.

3. Construction mécanique robuste – Les grilles robustes en acier inoxydable avec supports renforcés résistent aux vibrations, aux chocs et aux forces magnétiques en cas de défauts.

4. Options de surveillance intégrées – Transformateurs de courant en option pour la mesure du courant à distance, capteurs thermiques pour la protection contre la surchauffe et contacts d'alarme pour l'intégration SCADA.

5. Conformité IEEE32 et CEI – Conçu et testé pour répondre aux normes internationales relatives aux dispositifs de mise à la terre neutre, garantissant des performances fiables et la sécurité de l'opérateur.

6. Large couverture d'applications – Convient aux systèmes de 6,3 kV à 35 kV avec des courants de défaut de 10 A à 2 000 A, s'adaptant à diverses philosophies de protection.

7. Temps flexibles – Disponibles de 5 secondes à 60 secondes pour répondre aux exigences spécifiques de coordination des relais et d'élimination des défauts.

8. Boîtiers résistants à la corrosion – Choix de matériaux, notamment SUS304, SUS316 et acier galvanisé peint pour une durabilité optimale dans n'importe quel environnement.

9. Niveaux d'isolation et d'impulsion élevés – Les valeurs BIL jusqu'à 170 kV et la tenue à la fréquence industrielle jusqu'à 95 kV garantissent la survie aux coups de foudre et aux surtensions de commutation.

10. Capacité d'ingénierie personnalisée – Tensions nominales spéciales, valeurs de résistance, configurations de boîtiers et packages de surveillance disponibles pour des applications uniques.

Applications du produit

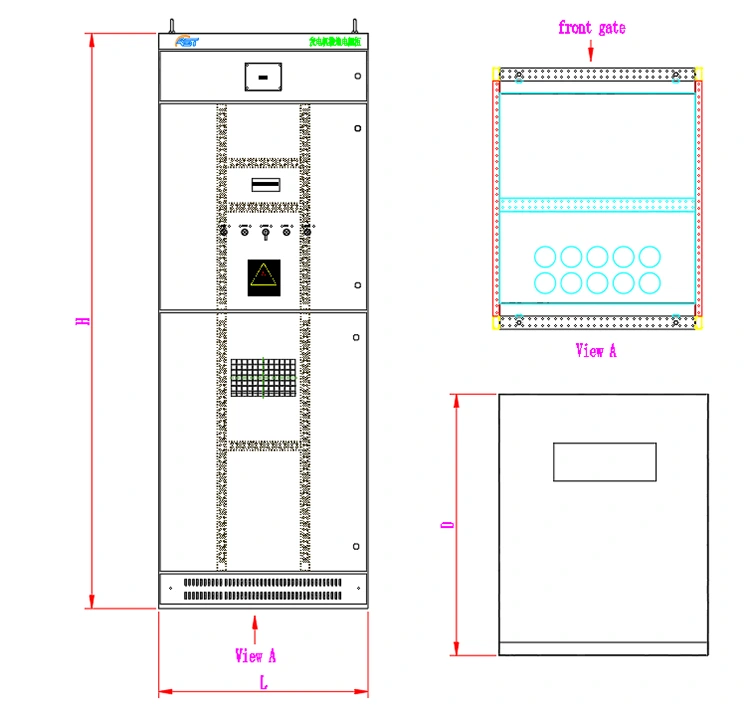

Dessin et dimensions

Spécifications L(mm) L(mm) H(mm) Poids(KG)

6.3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

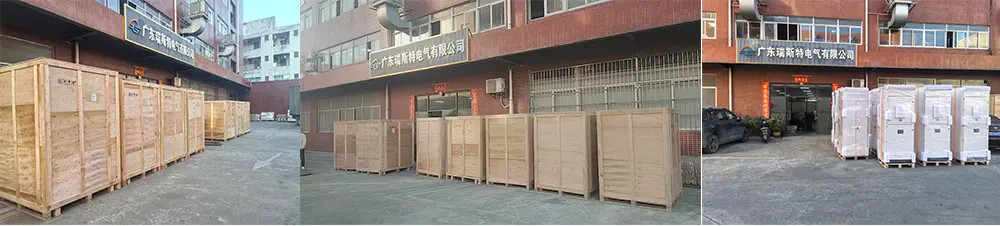

Emballage et expédition

RST Electric met en œuvre des protocoles d'emballage rigoureux pour chaque résistance de mise à la terre neutre :

● Caisse digne d'exportation : chaque NER est solidement monté sur un châssis en acier robuste et enfermé dans une caisse en contreplaqué sur mesure, sans fumigation, conforme aux normes NIMP 15 pour le transport international.

● Protection contre l'humidité : les unités sont enveloppées dans un film VCI (Vapor Corrosion Inhibitor) avec des paquets déshydratants pour éviter les dommages causés par la condensation pendant le transport maritime.

● Levage et manutention : étiquetage clair du centre de gravité et des points de levage ; supports d'expédition et barres d'écartement fournis pour une manipulation sûre de la grue.

● Protection des bagues : les bagues en porcelaine sont protégées par des capuchons résistants aux intempéries et un rembourrage en mousse pour éviter tout dommage.

● Documentation : une documentation d'expédition complète comprend des listes de colisage, des rapports de tests certifiés en usine, des certificats de matériaux et une assistance au dédouanement.

● Options de fret : nous collaborons avec des transitaires de fret lourds expérimentés pour le fret maritime FCL, le fret de projet, le breakbulk ou le fret aérien, selon les besoins.

Toutes les unités sont soumises à des tests d'acceptation en usine (FAT) complets en présence des représentants du client lorsque cela est nécessaire, y compris la mesure de la résistance, la résistance d'isolation, la tenue diélectrique et l'inspection visuelle.

FAQ

Q : Quelles sont les principales capacités de fabrication de RST Electric ?

R : RST Electric est un fabricant entièrement agréé et certifié en Chine, spécialisé dans la conception et la production de résistances de mise à la terre neutre depuis plus de 10 ans. Elle dispose d'une capacité de production d'intégration verticale complète, couvrant la fabrication des composants de grille, la production de coques, l'assemblage du produit fini jusqu'à l'inspection et l'acceptation, le tout étant contrôlé de manière indépendante tout au long du processus pour garantir une qualité de produit stable et traçable et pour éliminer les risques de qualité causés par l'externalisation à chaque étape. Nous disposons d'une usine certifiée ISO 9001, équipée de lignes de production dédiées aux résistances à grille en acier inoxydable et aux composants moyenne tension. Chaque résistance de mise à la terre sera soumise à des tests de routine à 100 % avant de quitter l'usine, couvrant des indicateurs de base tels que la valeur de résistance, la résistance d'isolement et la tension de tenue à fréquence industrielle. Dans le même temps, des tests de type tels que les chocs de foudre (BIL), la vérification de l'échauffement et la capacité de courant à court terme seront également effectués pour garantir de manière globale que les performances du produit répondent aux normes. De plus, notre équipe d'ingénieurs est très expérimentée et se concentre sur la conception du système de mise à la terre, l'application des normes IEEE32/IEC et la coordination de la protection. Ils peuvent contrôler entièrement la compatibilité du produit, de la conception à la production.

Q : Quels paramètres de personnalisation sont pris en charge par la résistance de mise à la terre neutre ?

R : RST Electric propose des services de personnalisation complets. Les paramètres peuvent être ajustés de manière flexible en fonction des scénarios d'application réels des clients pour répondre à divers besoins personnalisés. La tension du système couvre généralement 6,3 kV à 35 kV, et des tensions plus élevées peuvent être obtenues grâce à une conception personnalisée. Le courant de défaut prend en charge 10 A à 2 000 A, et des valeurs nominales spéciales peuvent être développées selon les besoins. La durée est de 5 à 60 secondes et la durée spécifique peut être personnalisée. La valeur de résistance peut être calculée en fonction du scénario d'application, allant de 1Ω à 9999Ω. De plus, le matériau de la coque peut être sélectionné parmi l'acier inoxydable SUS304, SUS316, l'acier peint ou des alliages personnalisés. Le niveau de protection peut être ajusté de IP23 à IP65 en fonction de l'environnement sur site. Dans le même temps, les transformateurs de courant (TC), les capteurs thermiques, les contacts d'alarme et les interfaces de surveillance à distance peuvent être équipés pour répondre pleinement aux exigences de protection de mise à la terre de différentes industries.

Q : Votre entreprise possède-t-elle une expérience en matière d’approvisionnement mondial ?

R : RST Electric possède une vaste expérience en matière d’approvisionnement mondial. Il s'agit d'un fournisseur de confiance pour les entrepreneurs EPC, les compagnies d'électricité, les opérateurs industriels et les développeurs d'énergies renouvelables sur les cinq continents. Nos produits ont été exportés vers plus de 40 pays et régions, couvrant des marchés majeurs tels que le Royaume-Uni, l'Allemagne, les Émirats arabes unis, l'Arabie saoudite, l'Australie, Singapour et l'Afrique du Sud. Nous avons accumulé une profonde expérience industrielle dans l’application des résistances de mise à la terre neutre et connaissons différentes normes nationales et internationales. Nous pouvons répondre avec précision aux exigences de conformité de divers clients, qu'il s'agisse de systèmes électriques, d'installations industrielles ou de projets d'énergie renouvelable. Nous pouvons fournir des solutions de résistance de mise à la terre neutre hautement adaptables et fiables pour aider les clients à assurer une protection de mise à la terre sûre pour leurs systèmes.

Q : Quel est le délai de livraison ? Quels sont les supports et les garanties après-vente ?

R : RST Electric a une capacité de production stable et peut répondre efficacement aux demandes des clients. Pour la résistance de mise à la terre neutre standard avec des spécifications régulières, le délai de livraison est de 30 à 45 jours ouvrables ; pour les produits personnalisés, le délai de livraison est de 45 à 60 jours ouvrables, garantissant qu'il n'affecte pas l'avancement du projet des clients. Chaque lot de produits sera accompagné de documents techniques complets, y compris des rapports de test, des certificats de matériaux, une déclaration de conformité IEEE32, une déclaration CEI et un manuel d'exploitation et de maintenance, que les clients peuvent facilement accepter, vérifier la conformité et utiliser ultérieurement. Nous fournissons un service de garantie de 24 mois. En nous appuyant sur le réseau mondial de pièces de rechange, nous pouvons fournir un diagnostic de panne à distance et une livraison rapide des pièces de rechange. Dans le même temps, nous pouvons également fournir des services à valeur ajoutée tels qu'une assistance au débogage sur site en fonction des besoins du client, et assurer une protection complète du projet du client tout au long du processus.

Q : Quels sont les avantages du choix de RST Electric en termes de coût d’approvisionnement et de rapport qualité-prix ?

R : Nous adhérons au modèle d’approvisionnement direct d’usine, sans aucune hausse de prix intermédiaire. La tarification est totalement transparente, permettant aux clients d'acheter une résistance de mise à la terre neutre de haute qualité à un coût plus raisonnable, améliorant ainsi considérablement le rapport qualité-prix de l'achat. Dans le même temps, nos produits sont fabriqués tout au long du processus de production indépendante et sont soumis à des inspections strictes, garantissant une qualité stable et une longue durée de vie, ce qui peut réduire efficacement les coûts de maintenance et de remplacement à l'avenir. De plus, notre équipe d'ingénierie peut optimiser la conception du produit en fonction des exigences du projet du client, tout en garantissant que les performances répondent aux normes, en fournissant aux clients des solutions plus rentables qui équilibrent la qualité du produit, la conformité et les coûts d'approvisionnement, permettant aux clients d'obtenir une protection de mise à la terre du système à faible coût et de haute sécurité.
