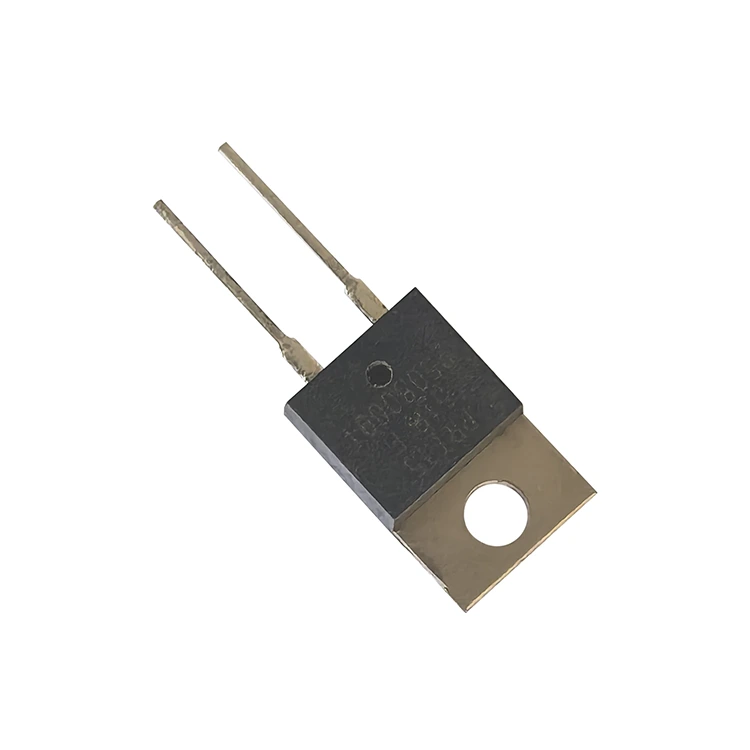

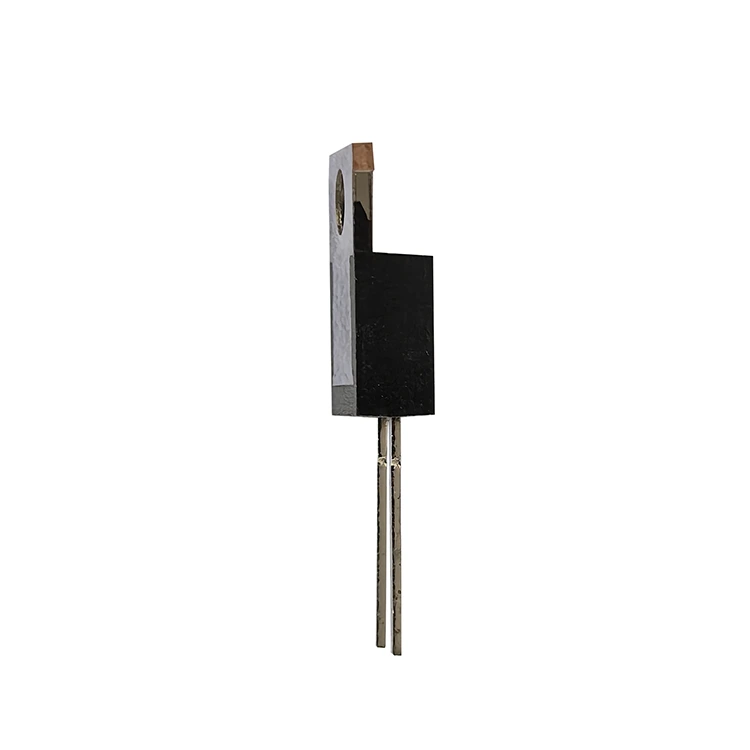

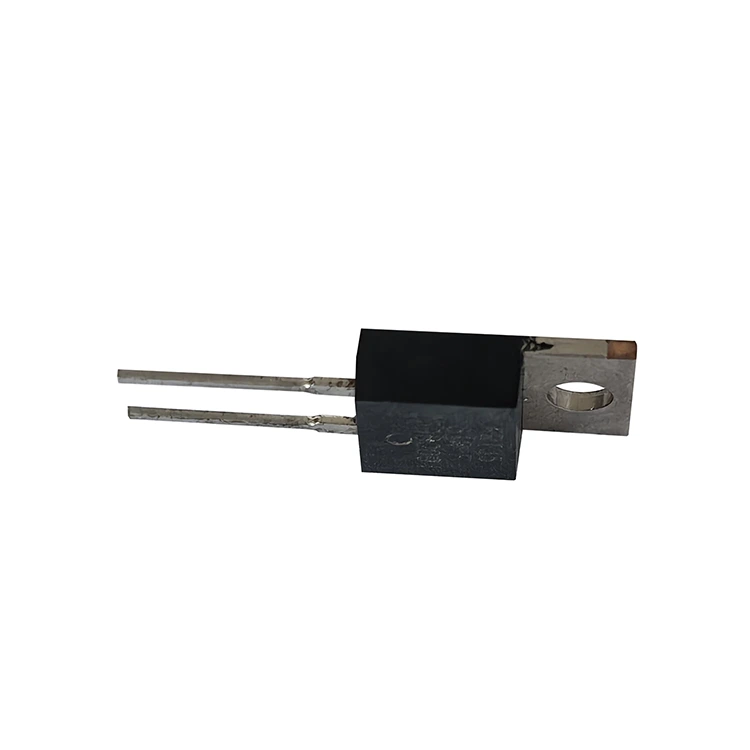

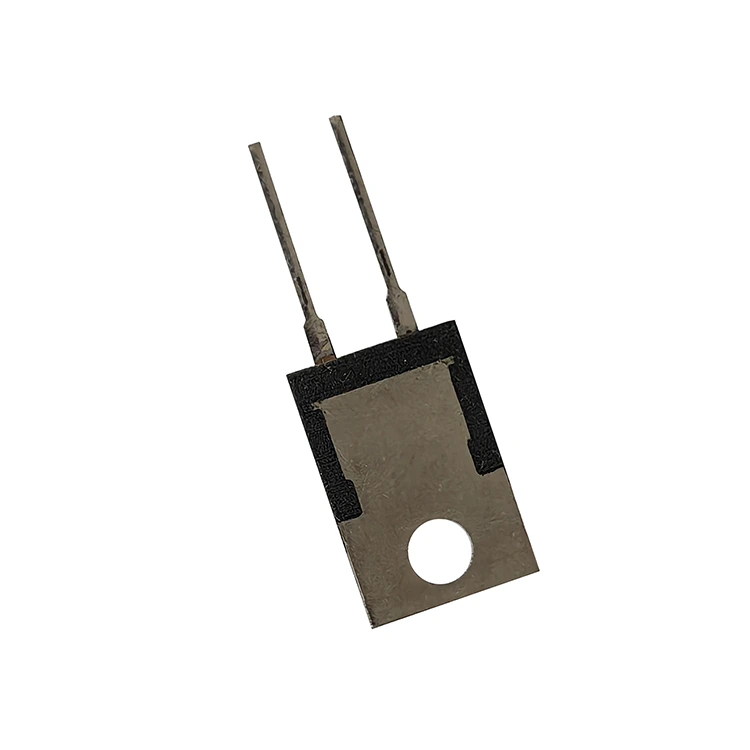

Résistance de puissance à couche épaisse TO220

La résistance de puissance à couche épaisse TO220 de RST Electric comble le fossé entre les résistances de puissance traversantes traditionnelles et les dispositifs avancés à montage en surface, offrant les performances thermiques d'un composant montable sur dissipateur thermique dans un encombrement TO220 familier. Cette résistance à montage sur dissipateur thermique est conçue pour les applications où l'espace sur la carte est limité mais où les exigences de dissipation de puissance dépassent ce que les composants CMS peuvent gérer. Le boîtier TO220 permet une installation à vis unique directement sur un châssis ou un dissipateur thermique, en utilisant des matériaux d'interface thermique pour transférer efficacement la chaleur de l'élément résistif.

Structure interne

La construction interne de cette résistance à couche épaisse de puissance consiste en une couche résistive de haute stabilité déposée sur un substrat d'alumine, qui est ensuite liée par fil à la grille de connexion et encapsulée dans un boîtier en plastique moulé. Cette construction offre d'excellentes propriétés d'isolation, résistant à des tensions allant jusqu'à 1 800 VCA et maintenant une résistance d'isolation supérieure à 10 GΩ. La nature non inductive de la technologie à couche épaisse garantit une inductance parasite minimale, ce qui rend la série PRT adaptée aux circuits de commutation haute fréquence dans lesquels des résistances bobinées introduiraient un déphasage inacceptable.

Puissance nominale

La série PRT est disponible en deux puissances nominales :

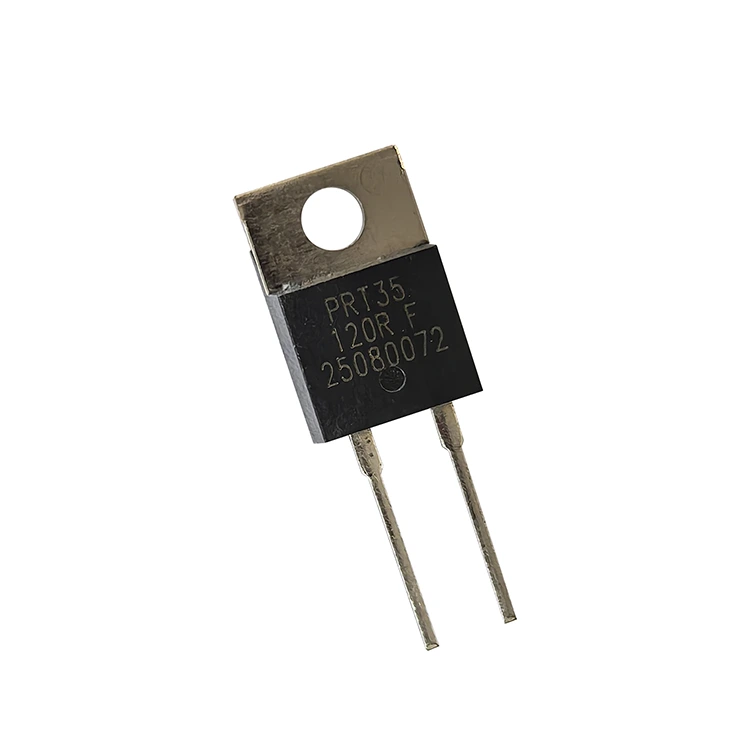

● PRT35 – 35 W à une température de boîtier de 25 °C (2,5 W sans dissipateur thermique)

● PRT50 – 50 W à une température de boîtier de 25 °C (3 W sans dissipateur thermique)

Les valeurs de résistance s'étendent de 0,1 Ω à 1 MΩ, avec des options TCR allant de ±50 ppm/°C (pour les valeurs de précision supérieures à 10 Ω) à ±300 ppm/°C (pour les plages à faible valeur ohmique ou à haute résistance). Les tolérances standard incluent ±0,5 %, ±1 %, ±5 % et ±10 %, s'adaptant à la fois aux instruments de haute précision et aux applications électriques à usage général. En tant que fabricant de confiance de résistances de puissance à couche épaisse To220 en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de couches épaisses avec une fabrication de précision pour fournir des composants offrant des performances fiables et stables dans les circuits électroniques de puissance exigeants.

Spécification technique

TCR par plage de résistance

Performances électriques

● Matériaux des fils conducteurs : Cuivre étamé

● Couple maximum : 0,9 Nm

● La limite de puissance dépend de la température de surface du boîtier.

● Mesure de la température requise pour mesurer le centre de la plaque du dissipateur thermique.

● La crème dissipant la chaleur doit être appliquée correctement

Quels sont les principaux avantages de la résistance de puissance à couche épaisse To220 ?

1. Ensemble standard TO220 – L'empreinte standard de l'industrie avec montage à vis unique simplifie l'intégration mécanique et la gestion thermique.

2. Densité de puissance élevée – 35 W (PRT35) ou 50 W (PRT50) à une température de boîtier de 25 °C, permettant des conceptions d'étages de puissance compactes.

3. Large plage de résistance – De 0,1 Ω à 1 MΩ en une seule série, couvrant les applications allant de la détection de courant à la division de tension à haute impédance.

4. Excellente isolation – Résiste à une rigidité diélectrique de 1800 V CA avec une résistance d'isolation > 10 GΩ, assurant la sécurité dans les circuits haute tension.

5. Construction non inductive – La technologie à film épais minimise l'inductance parasite, idéale pour les applications de commutation haute fréquence.

6. Tolérances de précision – Disponibles en ±0,5 %, ±1 %, ±5 % et ±10 % pour répondre aux exigences de haute précision et à usage général.

7. Options de TCR faible – Aussi bas que ±50 ppm/°C pour des valeurs de précision >10Ω, garantissant des performances stables malgré les variations de température.

8. Assemblage facile – Montage par vis M3 unique avec un couple maximum de 0,9 Nm ; les fils sont étamés pour des connexions soudées fiables.

9. Applications polyvalentes – Convient pour les alimentations à découpage, les circuits d'amortissement, les amplificateurs de puissance, la régulation de tension et le chargement d'impulsions.

10. Construction robuste – Le boîtier en plastique moulé protège l'élément résistif des contraintes mécaniques et des contaminants environnementaux.

Applications du produit

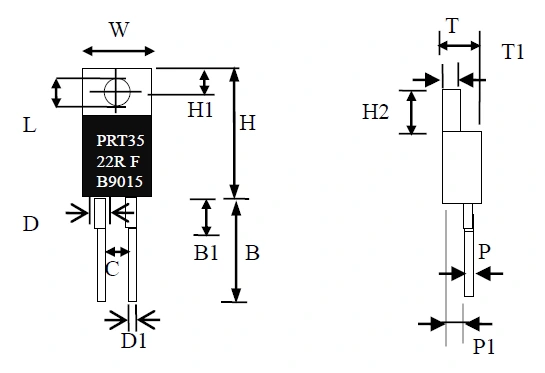

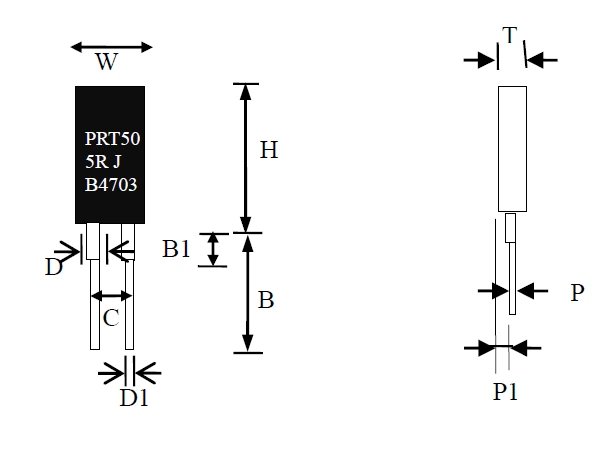

Dessin et dimensions

Instructions d'emballage et de transport

Notre société contrôle strictement chaque étape du transport pour garantir que la résistance de puissance à couche épaisse To220 arrive en toute sécurité.

Pour le transport en vrac, des tubes ou des palettes antistatiques sont utilisés pour l'emballage. Chaque résistance est scellée indépendamment dans un sac antistatique, accompagné d'un rembourrage en mousse, qui empêche efficacement la flexion des broches et l'endommagement des composants ; une mousse supplémentaire est fixée à l'extrémité de la broche pour éviter les chocs pendant le transport. Des services d'emballage personnalisés sont également fournis, permettant des ajustements des spécifications d'emballage en fonction des exigences d'achat.

Avant que chaque résistance ne quitte l'usine, elle est soumise à des tests électriques à 100 %. Seuls ceux qui réussissent le test sont emballés. L'expédition comprend une liste de colisage, un rapport d'inspection et d'autres documents complets. Le mode d'expédition est flexible. Les petites commandes par lots sont transportées par des services de messagerie internationaux tels que DHL ou FedEx, les commandes par lots moyens par fret aérien et les commandes par lots importants par fret maritime, équilibrant ainsi l'efficacité et le coût. Le stockage doit s'effectuer dans un environnement bien ventilé et sec, à l'écart des substances corrosives, pour éviter d'affecter les performances du produit.

Avantage d'approvisionnement direct d'usine

En tant que fabricant spécialisé dans la recherche et la production de résistances de puissance à couche épaisse To220, nous avons plus de 10 ans d'expérience dans l'industrie, parvenant à l'autocontrôle complet du processus depuis la sélection des alliages, le dépôt de la couche épaisse jusqu'à l'inspection du produit, sans aucune étape intermédiaire. Le modèle d’approvisionnement direct en usine élimine la prime facturée par les intermédiaires, permettant ainsi aux acheteurs d’obtenir des produits de haute qualité à des prix plus avantageux. Dans le même temps, nous pouvons fournir une production personnalisée en fonction des exigences, correspondant précisément aux scénarios d'utilisation réels en termes de valeur de résistance, de puissance et de spécifications des broches.

Nous disposons d'un système de production complet et avons obtenu la certification de qualité ISO 9001. Chaque produit est soumis à des tests stricts et répond aux normes d'utilisation automobile et industrielle. Nous disposons également d'une équipe d'ingénieurs professionnels qui peuvent fournir une assistance technique et une optimisation des solutions, aidant ainsi les acheteurs à réaliser efficacement l'intégration des produits.

FAQ

1.Question : Quelle est l’efficacité de la protection de l’emballage ?

Réponse : Nous utilisons un emballage antistatique et un rembourrage en mousse. Pour le transport en vrac, nous utilisons des cartons spéciaux. Il existe des fixations supplémentaires au niveau des broches, ce qui peut prévenir efficacement les chocs et les dommages pendant le transport. Dans le même temps, un rapport d'inspection est fourni avec les marchandises pour garantir l'intégrité des produits.

2. Question : À quels scénarios la résistance de puissance à couche épaisse To220 peut-elle être appliquée ?

Réponse : Il convient principalement aux scénarios tels que l’alimentation électrique, le contrôle industriel et l’électronique automobile. Il prend en charge la personnalisation complète, y compris la puissance, la valeur de résistance, les spécifications des broches, le type de terminal, etc. Il peut être ajusté en fonction des besoins réels pour répondre à différents scénarios d'utilisation.

3. Question : La qualité du produit est-elle garantie ?

Réponse : Le produit a subi des tests stricts et répond aux normes de fiabilité du niveau automobile. Il est accompagné d'une garantie de 12 mois. Elle propose également des services de diagnostic des pannes à distance et de réapprovisionnement en pièces détachées. Un rapport de test complet et des documents de qualification sont fournis avec le produit, garantissant un achat sans souci tout au long du processus.

4. Question : Quelle est la durée du cycle de livraison ?

Réponse : Nous proposons un approvisionnement direct en usine, permettant un ajustement flexible du cycle de production. Pour les modèles standards, le délai de livraison est de 10 à 15 jours ouvrés. Pour les modèles personnalisés, le délai est de 15 à 25 jours ouvrables. Le délai de livraison peut être ajusté en fonction des exigences d'achat et un support technique est également fourni.
