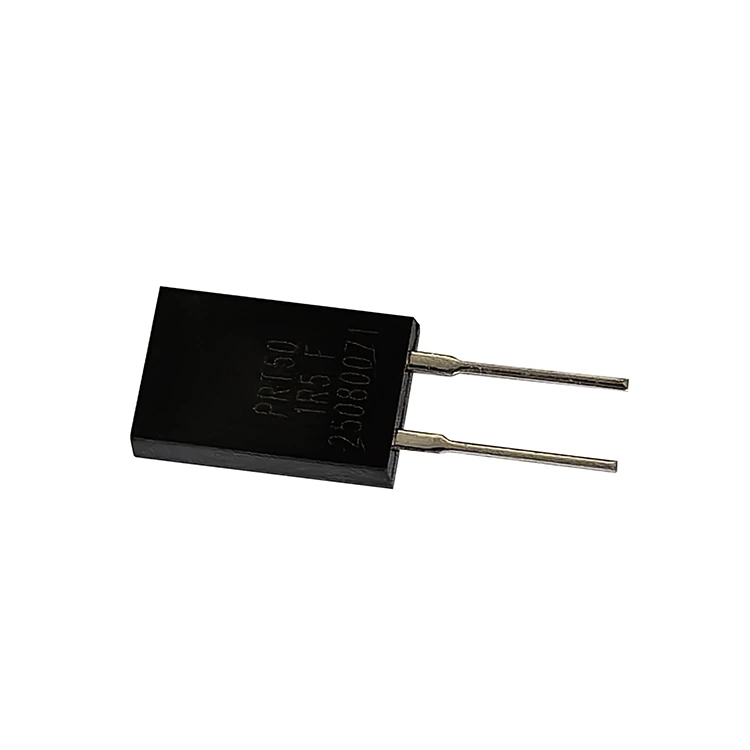

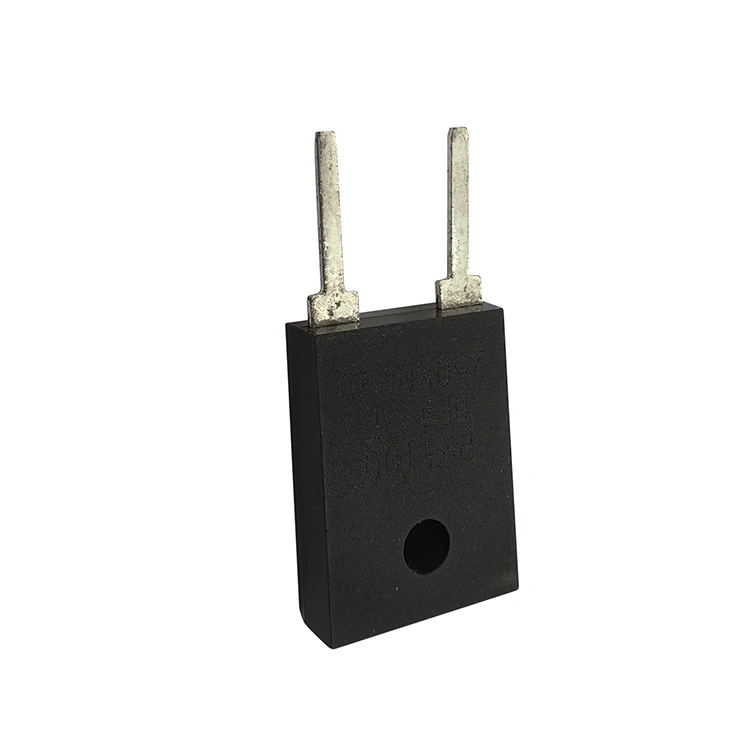

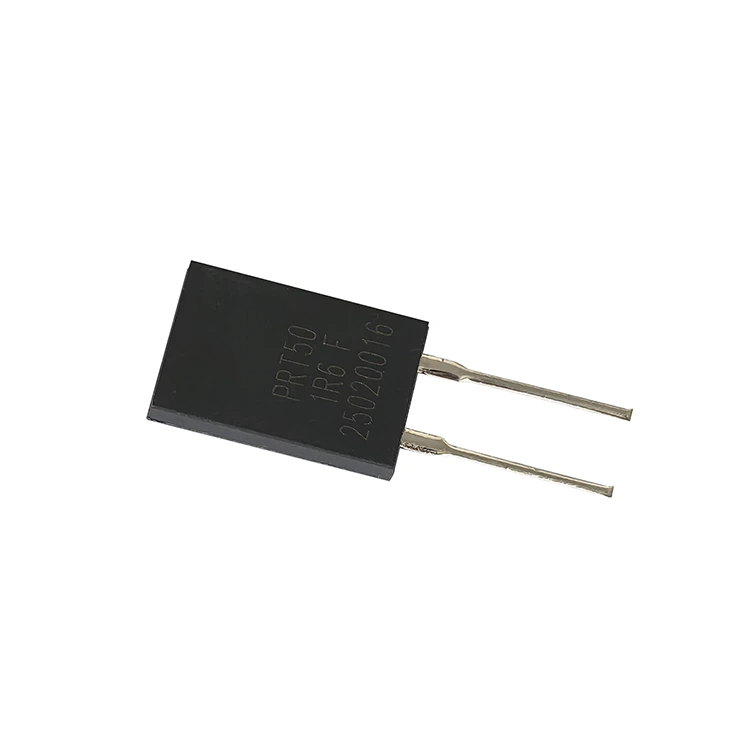

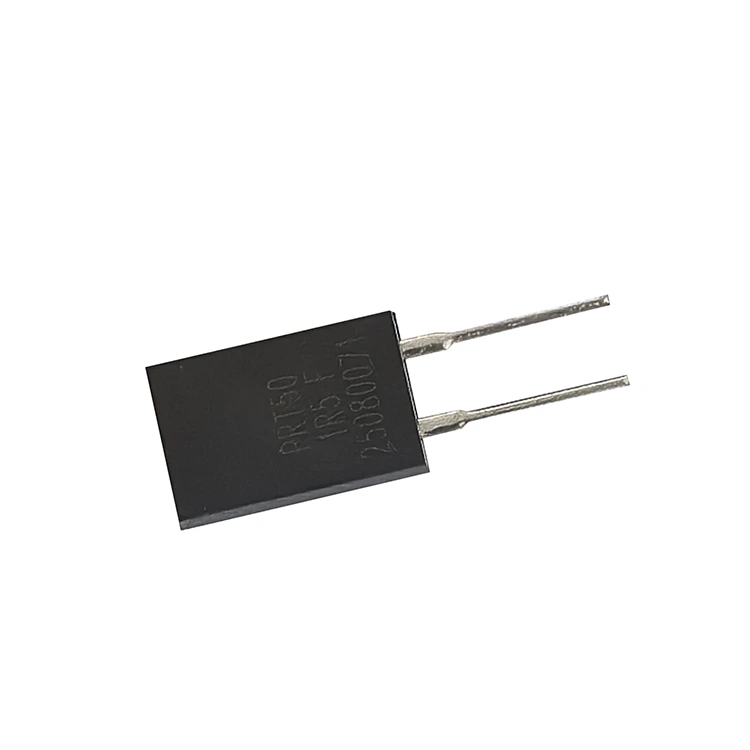

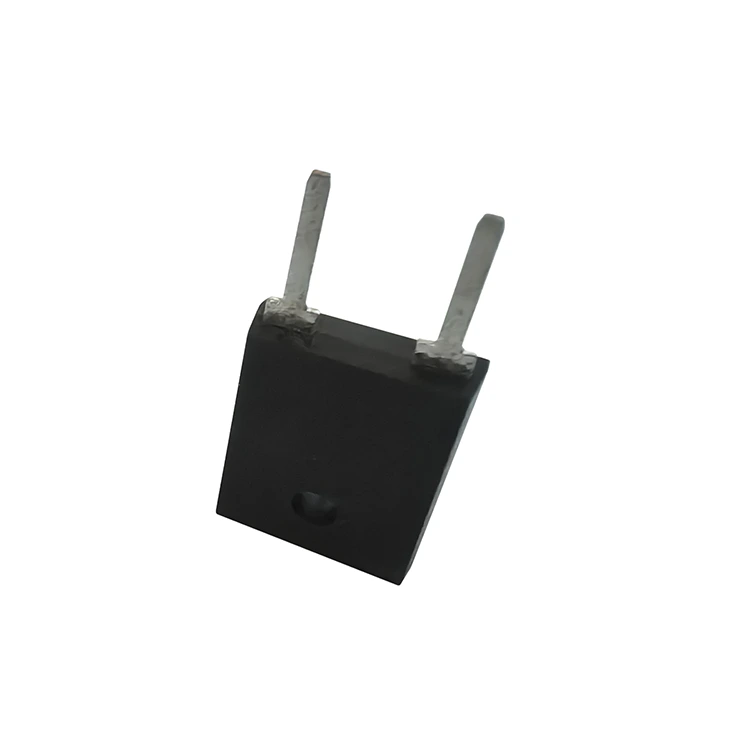

Résistance de puissance à couche épaisse TO247

La résistance de puissance à couche épaisse TO247 de RST Electric représente la prochaine étape dans le conditionnement des résistances de puissance, offrant une gestion de puissance nettement supérieure à celle des dispositifs TO220 traditionnels tout en conservant un facteur de forme familier et facile à monter. Conçue pour les applications où 35 W ou 50 W sont insuffisants mais où des résistances à montage sur châssis plus grandes ne sont pas pratiques, cette résistance à montage sur dissipateur thermique fournit 100 W à une température de boîtier de 25 °C (3,5 W sans dissipateur thermique) dans un boîtier TO247 compact. L'interface de montage à vis unique simplifie l'intégration mécanique, permettant aux ingénieurs de fixer l'appareil directement à un dissipateur thermique ou à un châssis à l'aide de matériaux d'interface thermique pour un transfert de chaleur optimal.

Architecture optimisée

La construction interne de cette résistance à couche épaisse haute puissance est optimisée à la fois pour les performances électriques et l'efficacité thermique. Une couche résistive de haute stabilité est déposée sur un substrat d'alumine, qui est ensuite lié par fil à la grille de connexion et encapsulé dans un boîtier en plastique moulé robuste. Cette construction offre des propriétés d'isolation exceptionnelles, résistant à 1 800 V CA et maintenant une résistance d'isolation supérieure à 10 GΩ. La nature non inductive de la technologie à couche épaisse garantit une inductance parasite minimale, ce qui rend le PRT100 adapté aux circuits de commutation haute fréquence et aux applications transitoires rapides.

Adaptation stricte de la scène

La série PRT100 couvre une large plage de résistance de 0,2 Ω à 1 MΩ, avec des options TCR de ±50 ppm/°C (pour les valeurs de précision >10 Ω) à ±300 ppm/°C (pour les plages à faible valeur ohmique ou à haute résistance). Les tolérances standard incluent ±1 %, ±5 % et ±10 %, s'adaptant à la fois aux instruments de haute précision et aux applications électriques à usage général. Avec une plage de températures de fonctionnement étendue de -65°C à +175°C, cette résistance TO247 est bien adaptée aux environnements difficiles où la fiabilité est primordiale. En tant que fabricant de confiance de résistances de puissance à couche épaisse To247 en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de couches épaisses avec une fabrication de précision pour fournir des composants offrant des performances fiables et stables dans les circuits électroniques de puissance les plus exigeants.

Spécification technique

Spécification standard

Performances électriques

● Matériaux des fils conducteurs : Cuivre étamé

● Couple maximum : 0,9 Nm

● La puissance nominale à 25°C du PRT100 est de 3,5 W sans plaque de dissipateur thermique.

● La limite de puissance dépend de la température de surface du boîtier.

● La crème dissipant la chaleur doit être appliquée correctement

Quels sont les avantages de notre résistance de puissance à couche épaisse To247 par rapport à celles de nos concurrents ?

1. Haute densité de puissance – 100 W à une température de boîtier de 25 °C, permettant des conceptions compactes haute puissance sans avoir besoin de résistances encombrantes montées sur châssis.

2. Ensemble standard de l'industrie TO247 – L'encombrement familier avec un montage à vis unique simplifie l'intégration mécanique et la gestion thermique.

3. Plage de température étendue – Fonctionne de -65 °C à +175 °C, adapté aux environnements industriels, automobiles et aérospatiaux difficiles.

4. Capacité haute tension – Une tension de fonctionnement maximale de 700 V et une rigidité diélectrique de 1800 V CA garantissent un fonctionnement sûr dans les circuits à haute tension.

5. Large plage de résistance – De 0,2 Ω à 1 MΩ en une seule série, couvrant les applications allant de la détection de courant élevé à la division de tension à haute impédance.

6. Construction non inductive – La technologie à couche épaisse minimise l'inductance parasite, ce qui la rend idéale pour les applications de commutation et d'amortissement haute fréquence.

7. Tolérances de précision – Disponibles en ±1 %, ±5 % et ±10 % pour répondre aux exigences de haute précision et à usage général.

8. Options de TCR faible – Aussi bas que ±50 ppm/°C pour des valeurs de précision >10Ω, garantissant des performances stables malgré les variations de température.

9. Excellente isolation – Résiste à 1 800 V CA avec une résistance d’isolation > 10 GΩ, garantissant la sécurité dans les circuits haute tension.

10. Construction robuste – Le boîtier en plastique moulé protège l'élément résistif des contraintes mécaniques, de l'humidité et des contaminants.

Applications du produit

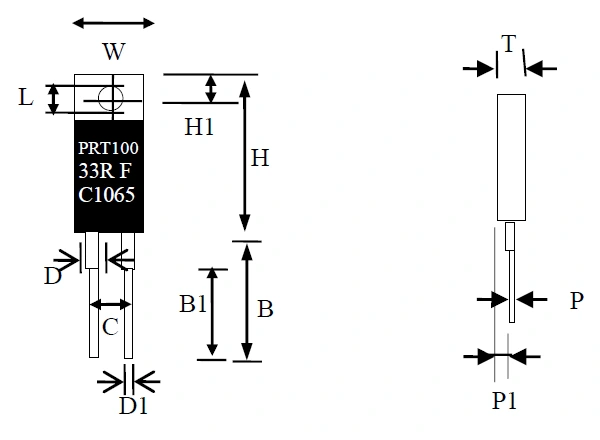

Dessin et dimensions :

Mode de transport

Pour garantir que nos résistances ne sont pas endommagées pendant tout le processus de transport, nous avons développé un plan détaillé d'emballage et de transport, prenant en compte à la fois la protection et l'adaptabilité, afin de préserver de manière globale la qualité du produit.

Lors de l'expédition en vrac, toutes les résistances de puissance à couche épaisse To247 sont emballées dans des tubes antistatiques ou des plateaux spéciaux, s'adaptant précisément aux dimensions de l'emballage. Cela empêche non seulement efficacement les broches de se plier ou de se déformer, mais protège également les plots de montage contre les chocs ou l'usure, évitant ainsi tout impact sur l'installation ultérieure et les performances électriques.

Pour la protection des broches, nous utilisons des embouts en mousse ou des coussinets moulés en plastique pour la fixation, garantissant que les broches restent droites à tout moment. Aucune correction ultérieure de la part de l'acheteur n'est nécessaire, ce qui améliore l'efficacité de l'assemblage.

Service d'emballage

De plus, nous proposons sur demande des services d'emballage de rubans en rouleaux personnalisés, adaptés aux chaînes d'assemblage automatisées et aidant les acheteurs à améliorer l'efficacité de la production. Chaque lot de marchandises est accompagné d'une liste de colisage détaillée et d'un certificat d'inspection, facilitant la vérification et l'acceptation par les acheteurs et garantissant que chaque résistance de puissance à couche épaisse To247 répond aux exigences des spécifications. Les modalités d'expédition sont flexibles et peuvent s'adapter à différentes quantités d'achat. Les commandes en petits lots sont envoyées via des services de messagerie internationaux tels que DHL, FedEx et UPS, avec une livraison rapide ; les commandes de lots moyens sont transportées par avion, équilibrant ainsi les délais de livraison et les coûts ; les commandes en gros lots sont expédiées par voie maritime, ce qui réduit considérablement les coûts de transport. Il convient de noter que toutes les résistances sont soumises à des tests électriques à 100 % avant l'emballage, avec un accent particulier sur la vérification de la valeur de résistance, de la tolérance et de la vérification par échantillonnage TCR pour garantir que les produits livrés répondent aux normes.

Cinq raisons de choisir RST Électrique

Bien expérimenté

Avec dix années de développement et d'accumulation en profondeur, RST Electric est devenu un partenaire privilégié pour les acheteurs mondiaux. Sa principale force se concentre sur les capacités exclusives pour les scénarios de haute puissance, ce qui le distingue des fabricants ordinaires et répond pleinement aux exigences d'achat strictes. En tant que fabricant légalement certifié en Chine, nous nous consacrons à la recherche et à la production de résistances de puissance à couche épaisse To247 depuis plus de 10 ans. Nous sommes un fabricant professionnel dans le domaine de la technologie des couches épaisses, réalisant une auto-contrôle complet du processus depuis le dépôt de couches épaisses, le réglage précis du laser, l'assemblage de composants jusqu'à l'inspection du produit. Il n'y a aucun lien d'externalisation, ce qui garantit la cohérence de la qualité des produits dès le début et élimine les écarts de performance causés par les oublis du contrôle des processus.

Approvisionnement direct d'usine

Le modèle d’approvisionnement direct en usine est l’une de nos compétences clés. Toutes les résistances sont expédiées directement de l'usine sans aucune majoration intermédiaire. Les prix sont transparents et traçables, permettant aux acheteurs d'acheter des résistances de haute qualité et de haute puissance à des coûts plus avantageux. Parallèlement, nous disposons d'une base de production certifiée ISO 9001 équipée d'une ligne de production exclusive de résistances de puissance à couche épaisse To247. Chaque produit est soumis à des tests 100 % électriques. Nous pouvons fournir des tests d'échantillonnage conformément aux normes MIL-PRF-55342 et AEC-Q200 en fonction des exigences d'achat. Notre équipe d'ingénieurs professionnels possède une vaste expérience dans l'électronique de haute puissance et la gestion thermique, et peut fournir une assistance technique ciblée pour résoudre divers problèmes dans le processus d'intégration de produits pour les acheteurs.

Coopération mondiale

Nous possédons une vaste expérience en matière de coopération mondiale et sommes devenus un fournisseur fiable pour les fabricants mondiaux d’alimentations électriques, les entreprises d’électronique automobile et les producteurs de contrôles industriels. Nos produits sont exportés vers plus de 40 pays, dont l'Allemagne, les États-Unis et le Japon. Nous connaissons bien les normes et les exigences de différentes industries et régions, et pouvons répondre avec précision aux exigences d'utilisation de divers scénarios de haute puissance.

Personnalisation du support

En termes de services personnalisés, nous pouvons offrir une gamme complète de personnalisation, y compris 100 W et puissance personnalisée, 0,2 Ω à 1 MΩ et des valeurs de résistance spéciales, une tolérance de ± 0,5 % à ± 10 %, de multiples options TCR, ainsi que des services personnalisés tels que la formation de broches et le blindage spécial, répondant parfaitement aux besoins exclusifs des différents acheteurs.

Service après-vente

Nous offrons des garanties complètes de livraison et après-vente. Les produits de taille standard peuvent être livrés dans un délai de 10 à 15 jours, tandis que les produits personnalisés ont un délai de livraison de 15 à 25 jours, qui peut être adapté de manière flexible aux plans de production des acheteurs. Avec les produits, nous fournissons des documents complets tels que des rapports de tests, des certifications de matériaux, des déclarations RoHS/REACH, etc., pour répondre aux exigences des audits de conformité. Tous les produits bénéficient d'une garantie de 12 mois. Pendant la période de garantie, nous proposons un diagnostic de pannes à distance, des services de livraison de pièces de rechange et des équipes techniques professionnelles fournissent une assistance complète pour l'intégration du produit tout au long du processus, garantissant que les acheteurs n'ont aucun souci tout au long du processus et parviennent véritablement à une coopération gagnant-gagnant.
