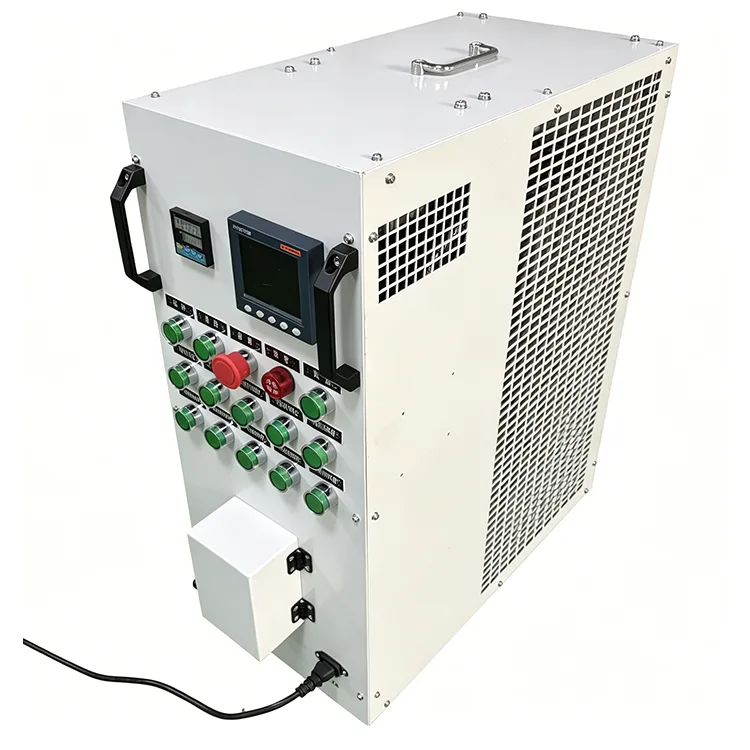

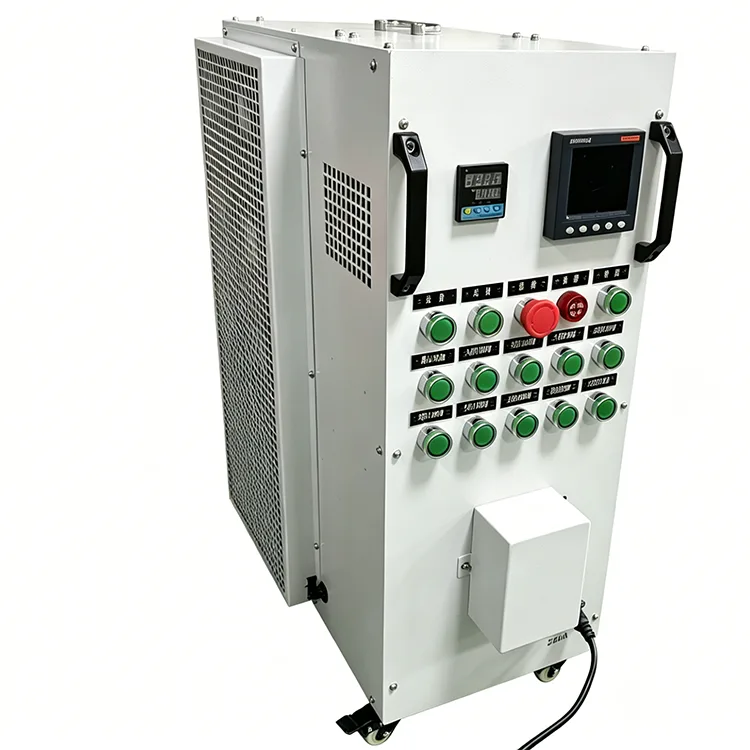

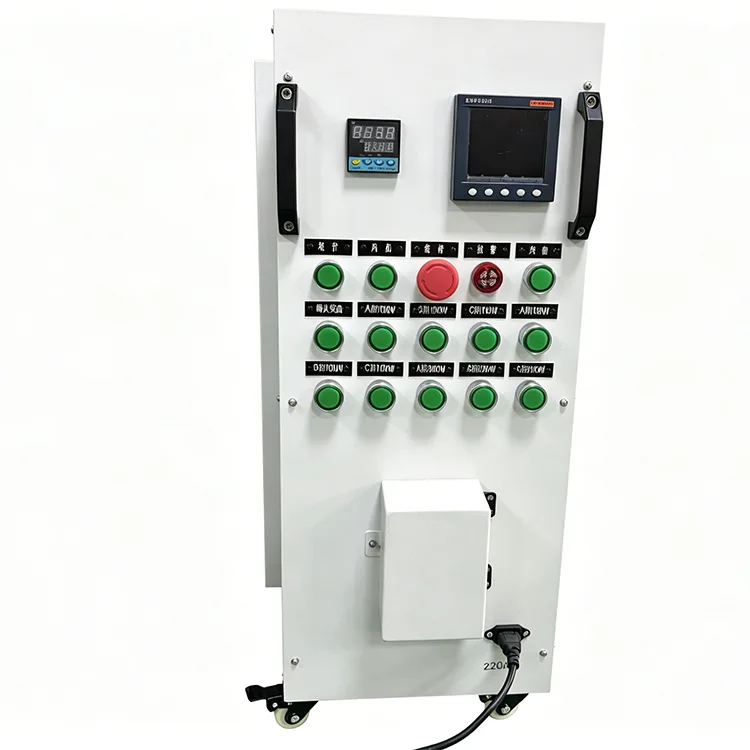

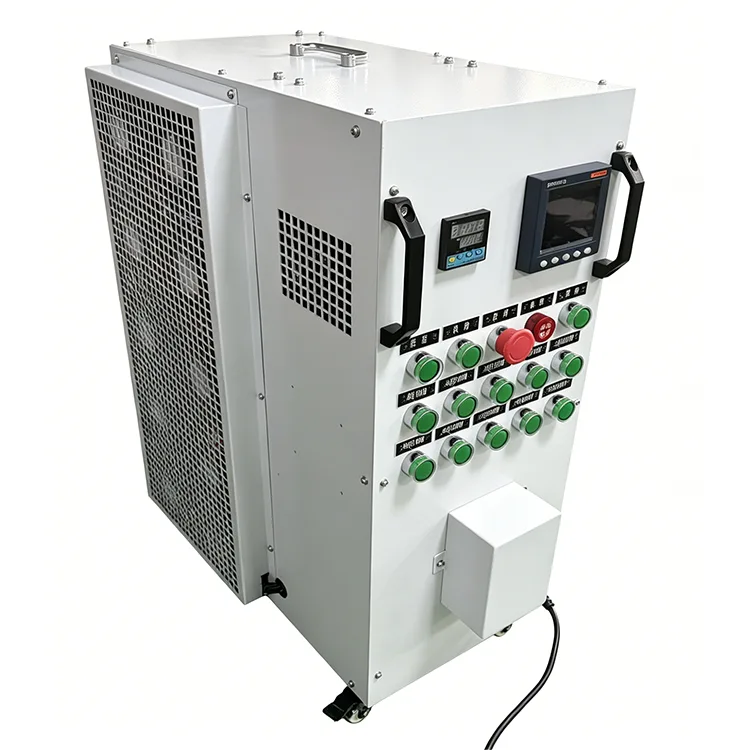

Banque de charge 120kW-200VAC

3. Introduction aux matériaux et processus des composants de base

3.1 Unité de résistance de charge

1. Fil de résistance en alliage AdoptFe-Cr-Al avec résistance à haute température, résistance à l'oxydation et excellente stabilité thermique

2. Génération de chaleur uniforme, pas de déformation ni de vieillissement en fonctionnement à pleine charge à long terme, petite dérive de résistance

3. Optimisé pour des conditions de travail à fréquence intermédiaire de 400 Hz, une faible perte réactive et des caractéristiques résistives pures stables

3.2 Système de ventilateur de refroidissement

1. La banque de charge CA portable 120 kW 200 V est équipée de ventilateurs axiaux spéciaux à faible bruit, d'une haute résistance, d'une résistance à la corrosion et d'une longue durée de vie.

2. Grand volume d'air et pression d'air pour dissiper rapidement la chaleur des modules de charge

3. Plusieurs capteurs de température mécaniques installés dans la zone de chargement et la sortie d'air ; délestage automatique et alarme en cas de surchauffe

4. Logique de verrouillage du ventilateur : la charge ne peut être allumée qu'une fois que le ventilateur a fonctionné normalement pour éviter une surchauffe.

3.3 Pièces principales de contrôle électrique et d’acquisition de données

1. Contacteur : série Schneider LC1D, contact anti-ablation et action fiable

2. Pièces de commande basse tension : disjoncteurs Chint/Schneider, boutons-poussoirs et voyants lumineux

3. Acquisition de données : compteur multifonctionnel Qingzhi pour une collecte précise en temps réel de la tension, du courant, de la puissance et de la fréquence.

4. Pièces conductrices : barre omnibus en cuivre pur, faible génération de chaleur et excellente résistance à l'oxydation

4. Instructions d'utilisation standard

4.1 Inspection avant utilisation

1. Placement : posé sur un sol intérieur plat ; réserver un espace de ventilation ≥30 cm sur l'entrée/sortie d'air latérale ; ne bloquez pas les conduits d'air

2. Contrôle de l'apparence : aucun dommage à l'armoire ; roulettes fermement verrouillées ; prise aviation intacte et serrée

3. Vérification des circuits : aucun vieillissement du câblage interne ; bornes bien fixées ; compteur et indicateurs en bon état

4. Contrôle de l'environnement : tenir à l'écart des matériaux inflammables et des fortes interférences électromagnétiques ; déshumidifier à l'avance dans un environnement très humide

4.2 Procédure de câblage et de mise sous tension

1. Câblage de charge : connectez-vous au générateur/à l'alimentation électrique avec une prise aviation dédiée ; aucun branchement à chaud autorisé

2. Allumez l'alimentation de contrôle 220 V/50 Hz ; l'appareil passe en mode d'auto-vérification et de veille avec l'éclairage du panneau

3. Confirmez l'absence d'alarme de défaut et réinitialisez le bouton d'arrêt d'urgence à l'état normal.

4.3 Opération de test de charge

1. Augmentez la charge étape par étape via le bouton local : 0→25 %→50 %→75 %→100 % ; ne pas passer directement à pleine charge en même temps

2. Prend en charge l'augmentation et la diminution soudaines de la charge pour simuler des scénarios d'impact réel sur la puissance

3. Observez la tension, le courant, la fréquence et l'alimentation en temps réel sur le panneau et vérifiez le son de fonctionnement du ventilateur.

4.4 Procédure d'arrêt et d'achèvement

1. Réduisez la charge étape par étape jusqu'à zéro ; laissez le ventilateur fonctionner pendant 3 à 5 minutes pour dissiper la chaleur

2. Coupez l'alimentation de commande après refroidissement complet, puis débranchez la prise aviation.

3. Nettoyez la poussière et l'humidité sur la surface de l'armoire, verrouillez les roulettes et rangez-les correctement.

5. Guide d'entretien quotidien par cycle

5.1 Entretien immédiat après chaque utilisation

1. Nettoyez la poussière et les débris sur la surface de l'armoire et sur l'entrée/sortie d'air latérale pour garder le conduit d'air dégagé.

2. Vérifiez l'insertion et l'extraction de la prise aviation ; confirmer qu'il n'y a pas de surchauffe ou d'oxydation sur les bornes

3. Inspectez le fonctionnement du ventilateur pour détecter tout bruit anormal ou toute rotation bloquée ; réinitialiser le bouton d'arrêt d'urgence

4. Essuyez l'humidité sur l'armoire, couvrez l'interface avec le capuchon anti-poussière et organisez les pièces justificatives.

5.2 Entretien régulier mensuel

1. Nettoyer soigneusement la poussière sur les pales du ventilateur et les modules de charge

2. Vérifiez que les contacteurs et les disjoncteurs Schneider ne présentent pas d'ablation ou de noircissement des contacts.

3. Fixez les barres omnibus internes en cuivre et les bornes de câblage pour éviter le desserrage dû aux vibrations à long terme.

4. Calibrez la précision des mesures en comparant avec un instrument standard ; calibrer immédiatement si l'écart dépasse la norme

5.3 Maintenance professionnelle trimestrielle/annuelle

1. Inspectez la résistance globale d'isolation avec un mégohmmètre lors de la mise hors tension, conformez-vous à la norme d'isolation de classe F.

2. Testez toutes les fonctions de protection, y compris la surchauffe, la surtension, le verrouillage du ventilateur et l'arrêt d'urgence, une par une.

3. Vérifiez le fil de résistance pour déceler toute déformation, vieillissement ou décoloration partielle.

4. Exécutez un test continu à pleine charge pendant 1 heure, enregistrez les paramètres, la température et l'état de l'alarme, conservez les fichiers de test

5. Lubrifiez les roulettes inférieures pour assurer un mouvement fluide

5.4 Entretien du stockage à long terme

1. Conserver dans un entrepôt sec, ventilé et ombragé avec une température ambiante de 0 ℃ ~ 40 ℃.

2. Allumez tous les 3 mois pendant 30 minutes pour faire fonctionner le ventilateur et charger afin de dissiper l'humidité interne.

3. Installez des capuchons anti-poussière sur la prise et les interfaces aviation ; garder l'armoire à l'épreuve de l'humidité et de la rouille

4. Ne placez pas d'objets lourds sur le dessus pour éviter la déformation de l'armoire et le déplacement des composants internes.

6. Analyse complète des fonctions de protection de la sécurité

1. Protection contre les surtensions : déchargez et déclenchez automatiquement l'alarme lorsque la tension d'entrée dépasse le seuil de sécurité, protégeant à la fois l'alimentation testée et la banque de charge CA portable 120 kW 200 V.

2. Protection contre la surchauffe : des capteurs de température multipoints surveillent la température du module de charge en temps réel ; délestage automatique pour éviter l'épuisement de la résistance

3. Protection d'arrêt d'urgence : déchargement forcé manuel en un clic ; fonction de chargement désactivée sous verrouillage d'arrêt d'urgence ; l'alimentation du ventilateur reste allumée pour une dissipation continue de la chaleur

4. Protection de verrouillage du ventilateur : circuit de charge verrouillé si le ventilateur ne démarre pas ou s'arrête anormalement, évitant ainsi les dommages causés par les températures élevées sans refroidissement.

5. Protection adaptative contre les surcharges : la conception des engrenages étagés évite les impacts de surcharge instantanés, s'adaptant à diverses conditions de fluctuation de la tension d'alimentation de 400 Hz.

7. Questions fréquemment posées

1. Allumez-vous normalement mais vous ne parvenez pas à charger ?

Vérifiez trois points :

① Le ventilateur n'a pas démarré, le verrouillage du ventilateur verrouille la fonction de chargement ;

② Le bouton d'arrêt d'urgence n'est pas réinitialisé ;

③ Mauvais contact de la prise aviation ou tension de commande insuffisante.

2. Alarme de surchauffe fréquente pendant le fonctionnement ?

① Entrée/sortie d'air latérale bloquée ou poussiéreuse ;

② Température ambiante supérieure à +55 ℃ dans un espace fermé à haute température ;

③ Vieillissement du ventilateur avec une vitesse insuffisante ;

④ Fonctionnement continu à pleine charge à long terme sans repos.

3. Grand écart dans la mesure de tension et de puissance ?

① Mauvais contact de câblage avec une grande résistance de contact ;

② Fluctuation des paramètres causée par une commutation de charge rapide ;

③ Compteur mal étalonné depuis longtemps. Reconnectez et recalibrez ; Contactez le fabricant pour inspecter l'unité d'acquisition si le défaut persiste.

4. Prend en charge la connexion parallèle pour l'extension de capacité ?

Oui, la connexion parallèle 1+N est entièrement prise en charge pour les tests de générateurs haute puissance. Conservez la même tension, la même fréquence et le même réglage synchrone des engrenages pour un fonctionnement stable à charge combinée.

5. Convient-il à une utilisation à long terme dans un environnement à forte humidité et dans un environnement de brouillard salin côtier ?

 L'unité peut résister à plus de 95 % d'humidité relative à l'origine ; IP20 convient aux salles de machines intérieures côtières. Nettoyez la poussière de brouillard salin une fois par mois et effectuez des tests d'isolation réguliers pour prolonger considérablement la durée de vie.

6. Uniquement pour les tests d'équipement à 400 Hz ?

 Principalement conçu pour une fréquence intermédiaire de 400 Hz, également compatible avec les équipements à fréquence industrielle de 50 Hz pour les tests de charge résistive avec des fonctions d'affichage et de protection valides.

7. Le banc de charge CA portable de 120 kW et 200 V peut-il être utilisé à l'extérieur, exposé aux éléments ?

Non recommandé. Il s'agit d'un modèle IP20 d'intérieur sans conception anti-pluie, anti-soleil et anti-poussière extérieure ; une utilisation en extérieur provoque facilement de la condensation d’eau et des dommages électriques internes.

8. Comment réinitialiser après une alarme de panne ?

Déchargez d'abord à zéro, coupez l'alimentation de commande, dépannez les défauts de température/tension/ventilateur ; redémarrez l'alimentation après avoir éliminé les dangers cachés, la logique de protection se réinitialisera automatiquement.

8. Cas d’application réels et avis clients

Cas 1 : Fabricant militaire d’énergie à fréquence intermédiaire

1. Demande : test de charge complète et de charge soudaine en usine pour les groupes électrogènes militaires de 400 Hz, conforme à l'acceptation de la norme militaire GJB.

2. Effet d'application : chargement par étapes de 120 kW précis avec une erreur réelle stable à ± 2 % ; une protection quadruple évite les courts-circuits et les dommages dus à la surchauffe du prototype ; Le compteur intégré élimine les équipements de test externes.

3. Amélioration de l'efficacité : remplacement de l'ancien équipement à charge fractionnée ; opération par une seule personne disponible ; la capacité d'inspection quotidienne a augmenté de 45 %, aucune panne matérielle dans les trois ans.

4. Avis client : taille compacte avec roulettes pour un mouvement flexible de l'atelier, des paramètres précis et une protection complète, répond pleinement aux exigences d'acceptation des usines militaires avec un entretien quotidien simple.

Cas 2 : Entreprise d’exploitation et de maintenance électrique marine côtière

1. Demande : inspection annuelle et test de capacité de charge pour les groupes électrogènes diesel triphasés marins de 200 V dans un environnement à forte humidité, brouillard salin et grande différence de température.

2. Effet d'application : large adaptation de la température de -20 ℃ à +55 ℃, fonctionnement continu stable sans condensation ni déclenchement en cas d'humidité élevée ; refroidissement à air forcé stable sans déclenchement de surchauffe après 4 heures de fonctionnement à pleine charge.

3. Points douloureux résolus : remplacez l'ancienne charge volumineuse avec une faible précision et une surchauffe facile ; précision de mesure doublée, échec de maintenance annuel réduit de 80 %, meilleure résistance au vieillissement par brouillard salin.

Cas 3 : Laboratoire d’énergie au sol pour l’aviation

1. Demande : test R&D de l'alimentation électrique d'un onduleur 400 Hz dans des instituts de recherche universitaires, nécessitant des commutations de charge fréquentes et un enregistrement des données électriques.

2. Effet d'application : commutation de vitesse fluide, prend en charge les changements de charge soudains et répétés pour simuler les conditions de travail réelles ; Composants de commande Schneider electric avec une durée de vie start-stop élevée, aucune ablation de contact après des centaines de commutations quotidiennes ; Les paramètres du panneau en temps réel permettent d'économiser les coûts d'acquisition de données externes.

Cas 4 : Projet d'acceptation d'un générateur de secours dans un parc industriel

1. Demande : test d'acceptation de charge en usine et sur site d'une alimentation de secours industrielle de 200 V, nécessitant une portabilité et un déploiement rapide.

2. Effet d'application : seulement 45 kg avec roulettes pour un déplacement facile, aucune installation professionnelle requise, plug-and-play ; le chargement progressif en douceur détecte efficacement la chute de tension du générateur et la stabilité de la fréquence ; les données de test peuvent être directement déposées pour acceptation.

9. Principaux avantages du banc de charge CA portable 120 kW 200 V

1. Conformité totale aux normes : conforme aux normes nationales, militaires et industrielles, adapté aux scénarios de recherche militaire, maritime, aéronautique, industrielle et scientifique

2. Configuration de marque de premier plan : composants de base Schneider, Chint et Qingzhi, barre omnibus en cuivre pur et fil de résistance Fe-Cr-Al haut de gamme pour une ultra durabilité

3. Conception légère et portable : corps de 45 kg avec roulettes universelles, déplacement facile par une seule personne et déploiement en intérieur à tout moment

4. Protection de sécurité complète : protection quadruple contre les surtensions, les surchauffes, l'arrêt d'urgence et le verrouillage du ventilateur, l'alarme automatique et le délestage pour des tests plus sûrs.

5. Haute précision et stabilité : mesure électrique et précision de chargement de haut niveau, petite dérive de résistance pour un fonctionnement à long terme ; données d'essai valables pour l'acceptation officielle

6. Extension flexible : 5 vitesses fixes réglables et support parallèle multi-unités, répondant à la fois aux tests fins de faible précision et aux tests combinés de haute puissance

7. Faible coût de maintenance : structure d'armoire modulaire avec pièces remplaçables universelles ; l'entretien quotidien ne nécessite qu'un nettoyage de la poussière et la fixation des bornes, un entretien économique et facile

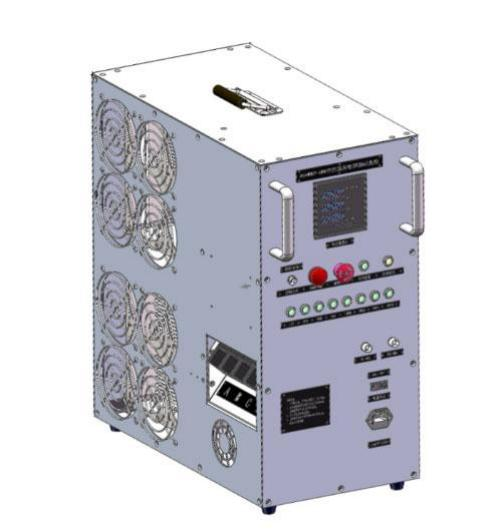

10. Structure du Cabinet
