Banc de charge non linéaire

Banque de charge RCD : simulation de charge non linéaire réelle

Le banc de charge RCD non linéaire de RST Electric représente un changement de paradigme par rapport aux tests de charge traditionnels uniquement résistifs. Conçu pour les ingénieurs et les chercheurs qui ont besoin de simuler des charges électriques réelles, avec des composants de puissance réactive et des facteurs de puissance variables, ce banc de charge non linéaire intègre trois types de charges distincts : résistive (R) pour la simulation de puissance active pure, capacitive (C) pour les conditions de facteur de puissance avancées et inductive (L) pour les scénarios de facteur de puissance en retard. En combinant ces éléments, le banc de charge RCD peut reproduire avec précision les caractéristiques électriques des moteurs, des alimentations électriques, des systèmes UPS et des onduleurs connectés au réseau, permettant ainsi une validation complète des performances dans des conditions de fonctionnement réalistes.

Chargement de haute précision et contrôle flexible du facteur de puissance

La résolution de l'étape de charge est la meilleure du secteur : 0,1 kW pour le mode résistif et 0,1 kVA pour le mode RCD, permettant un réglage précis des paramètres de test. La précision du chargement est maintenue à ± 3 %, garantissant des résultats de test reproductibles et fiables. L'unité prend en charge deux modes de fonctionnement distincts : le mode de charge R (résistif pur) et le mode de charge RCD (combiné résistif, capacitif et inductif), sélectionnés via l'interface intuitive à écran tactile. Le facteur de puissance peut être ajusté en continu sur une plage de 0,65 à 1,0 (en retard ou en avance), offrant ainsi une flexibilité totale pour les tests de conformité aux normes.

Contrôle bimode et communication à distance pour des tests intelligents

Le contrôle est bimode : le fonctionnement local via un écran tactile haute résolution de 7 pouces affiche en temps réel la tension, le courant, la puissance, la fréquence et le facteur de puissance, ainsi que les courbes de tendance en direct pour chaque paramètre. L'enregistrement et l'exportation des données sont intégrés, permettant aux ingénieurs de capturer les résultats des tests à des fins d'analyse. Pour les séquences de tests automatisés, le banc de charge prend en charge la communication à distance RS485/Modbus-RTU, permettant l'intégration avec un logiciel sur PC pour le chargement à distance, l'acquisition de données et la génération de rapports. En tant que fabricant de bancs de charge non linéaires de confiance en Chine, RST Electric combine plus de 10 ans d'expertise en tests de puissance avec une ingénierie de précision pour fournir des solutions qui accélèrent le développement de produits et garantissent la conformité aux normes internationales.

Spécification technique

Caractéristiques du produit du banc de charge non linéaire

1. Simulation de charge non linéaire RCD – Intègre des éléments résistifs, capacitifs et inductifs pour émuler avec précision les charges du monde réel avec un facteur de puissance réglable de 0,65 à 1,0 (en retard ou en avance).

2. Contrôle indépendant triphasé – Chaque phase peut être chargée séparément, permettant des tests de charge déséquilibrée pour les onduleurs triphasés, les systèmes UPS et les alimentations électriques.

3. Résolution de charge ultra fine – Des incréments de 0,1 kW (résistif) et 0,1 kVA (RCD) permettent une simulation précise des variations de charge du monde réel.

4. Deux modes de fonctionnement – ​​Commutable entre le mode résistif pur (R) et le mode RCD combiné pour prendre en charge diverses exigences de test.

5. Mesure de haute précision – L'instrument multifonction de classe 0,5 avec une précision de charge de ± 3 % garantit des résultats de test fiables et reproductibles.

6. Interface tactile intuitive – IHM de 7 pouces avec affichage des paramètres en temps réel, courbes de tendance, enregistrement des données et capacités d'exportation – aucun PC requis pour les tests de base.

7. Prêt pour l'automatisation à distance – La communication RS485/Modbus-RTU permet l'intégration avec le logiciel PC pour les séquences de tests automatisées et l'acquisition de données.

8. Fonctionnement silencieux et convivial – Le refroidissement par air forcé avec des ventilateurs à vitesse variable maintient un niveau de bruit ≤ 65 dB, adapté aux environnements de laboratoire et de bureau.

9. Conception compacte et mobile

10. Sécurité complète – Les protections contre la surchauffe, la surtension, la surintensité et l'arrêt d'urgence garantissent un fonctionnement sûr pendant les tests sans surveillance.

Applications du produit

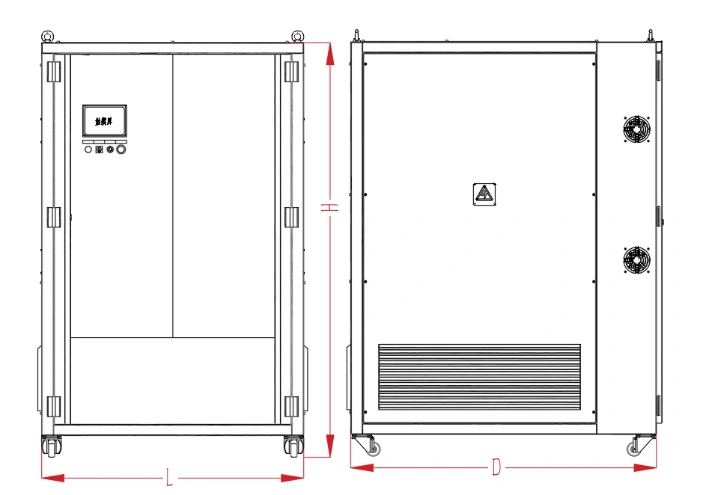

Dessin et dimensions

Emballage et expédition

RST Electric garantit la livraison en toute sécurité de chaque banc de charge RCD non linéaire :

● Caisse robuste : l'unité est montée sur un châssis en bois renforcé avec un rembourrage en mousse et enfermée dans une caisse en contreplaqué personnalisée pour l'expédition internationale.

● Protection contre les vibrations : les composants critiques sont sécurisés avec un renfort supplémentaire pour éviter tout dommage pendant le transport.

● Documentation : listes de colisage, rapports de tests en usine et manuels d'utilisation inclus.

● Options de fret : fret maritime FCL, fret aérien ou express porte-à-porte disponibles.

Toutes les unités sont soumises à des tests d'acceptation en usine (FAT), y compris un rodage à pleine charge, une vérification de l'étalonnage et une validation du protocole de communication avant expédition.

Pourquoi choisir RST électrique ?

L'approvisionnement direct en usine est garanti

RST Electric est un fabricant officiellement certifié en Chine. Il se consacre à la recherche et à la production de bancs de charge non linéaires depuis plus de 10 ans et est un fabricant chevronné spécialisé dans les produits de boîtes de charge RCD. De la conception et de l'assemblage des résistances, condensateurs et inductances à l'inspection finale du produit, l'ensemble du processus est contrôlé de manière indépendante, sans aucune sous-traitance. Cela garantit la qualité stable et uniforme de chaque appareil dès le début. Le modèle d’approvisionnement direct en usine élimine toute majoration intermédiaire, ce qui rend le prix transparent et traçable. Cela permet aux acheteurs d'acheter des caisses de chargement non linéaires de haute qualité qui répondent aux normes internationales à un coût plus raisonnable, améliorant ainsi considérablement l'efficacité et la rentabilité des achats.

Contrôle de qualité strict

Nous disposons d’une base de production certifiée ISO 9001 équipée de lignes de production dédiées. Avant que chaque équipement ne quitte l'usine, il subit un vieillissement à pleine charge à 100 %, une vérification du facteur de puissance, un étalonnage du protocole de communication et d'autres tests rigoureux pour garantir qu'aucun produit de qualité inférieure n'entre sur le marché. Notre équipe d'ingénieurs professionnels est spécialisée dans les tests d'électronique de puissance et les normes de conformité, et peut contrôler avec précision chaque détail du produit pour garantir que l'équipement fonctionne de manière stable dans divers scénarios de test et répond aux besoins de multiples applications telles que la recherche et le développement, la production et les tests.

Expérience de coopération mondiale

Avec une qualité de produit solide et des services professionnels, nous sommes devenus un fournisseur fiable pour les laboratoires mondiaux de R&D, les fabricants d'électronique de puissance et les instituts de test des énergies renouvelables. Nos produits sont exportés vers plus de 40 pays et régions, dont l'Allemagne, les États-Unis et le Japon. Nous maîtrisons le domaine de la simulation de charges non linéaires et connaissons les normes de test et les exigences d'achat de différentes industries et régions. Nous pouvons répondre avec précision à différents scénarios et fournir des solutions de produits plus adaptables aux acheteurs mondiaux.

Personnalisation pleine dimension

Nous pouvons offrir des services de personnalisation complets. La plage de puissance couvre 30 kVA à 300 VA+, et la tension prend en charge les spécifications standard telles que 380 V et 400 V ainsi que les exigences personnalisées. Le type de charge peut être sélectionné comme résistance pure, mélange RCD ou rapport RLC personnalisé. La précision du pas, la méthode de contrôle et l'interface de communication peuvent toutes être ajustées selon les besoins. Celui-ci répond parfaitement aux exigences de tests exclusifs des différents acheteurs et peut être mis en service sans adaptation supplémentaire.

Service après-vente garanti

Nous proposons des délais de livraison flexibles. Les modèles standards sont livrés sous 20 à 25 jours et les modèles personnalisés sous 30 à 45 jours. Nous pouvons nous adapter de manière flexible aux plans de production et de test des acheteurs. Les marchandises sont accompagnées de rapports de tests complets, de certificats d'étalonnage, de manuels d'utilisation et d'autres documents. Tous les produits bénéficient d'une garantie de 12 mois. Pendant la période de garantie, nous fournissons un diagnostic de panne à distance, des services de livraison de pièces de rechange, ainsi qu'une assistance technique telle que la formulation du processus de test et le débogage sur site. Nous nous engageons pleinement à protéger les acheteurs tout au long du processus.
