Résumé: Résistances tubulaires bobinéessont des composants essentiels dans les applications haute puissance, offrant précision, fiabilité et excellente dissipation thermique. Cet article explore leur structure, leur principe de fonctionnement, leurs avantages et leurs applications courantes, aidant ainsi les ingénieurs et les acheteurs à prendre des décisions éclairées lors de la sélection de résistances pour des circuits exigeants.
Les résistances tubulaires bobinées sont des composants résistifs de précision utilisés pour contrôler le courant et la tension dans les circuits qui exigent une puissance et une stabilité thermique élevées. Contrairement aux résistances à film ou au carbone, les résistances tubulaires bobinées peuvent supporter des puissances plus élevées et sont moins sujettes aux pannes liées à la chaleur, ce qui les rend idéales pour l'électronique industrielle et de puissance.
Chez RST, nos résistances tubulaires bobinées sont conçues pour offrir une fiabilité durable, avec des niveaux de tolérance serrés et une conception mécanique robuste.

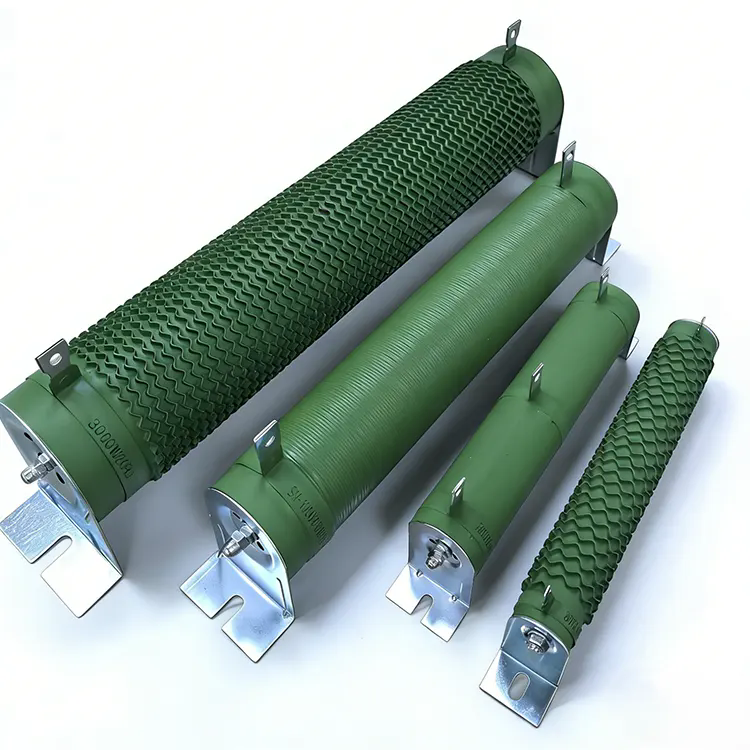

La résistance tubulaire bobinée est constituée d'un fil résistif enroulé autour d'un noyau cylindrique en céramique. Le bobinage est soigneusement conçu pour garantir une résistance uniforme et une dissipation thermique optimale. La résistance est ensuite recouverte d'une couche isolante protectrice, ce qui améliore la durabilité et évite les courts-circuits.
| Composant | Description |
|---|---|
| Noyau en céramique | Fournit un support structurel et une excellente conductivité thermique. |
| Fil résistif | Fabriqué à partir d'alliages tels que le nickel-chrome pour une résistance stable. |
| Revêtement isolant | Protège contre l'humidité, les dommages mécaniques et les courts-circuits électriques. |
Les résistances tubulaires bobinées fonctionnent selon le principe de la loi d'Ohm, où le fil résistif convertit l'énergie électrique en chaleur. La forme cylindrique permet à la résistance de gérer des puissances nominales plus élevées sans surchauffe. La chaleur est dissipée à travers le noyau en céramique et les revêtements externes, garantissant que la résistance conserve des performances stables même dans des conditions extrêmes.
Par rapport aux autres types de résistances, les résistances tubulaires bobinées offrent plusieurs avantages :
Ces résistances sont largement utilisées en électronique industrielle et de forte puissance :
TVD fournit des résistances tubulaires bobinées adaptées à chacune de ces applications, garantissant des performances fiables dans des conditions difficiles.
Lors de la sélection d’une résistance tubulaire bobinée, tenez compte des facteurs suivants :
| Facteur | Recommandation |
|---|---|
| Puissance nominale | Sélectionnez en fonction de la charge maximale du circuit. |
| Valeur de résistance | Assurer la compatibilité avec les exigences de tension et de courant. |
| Tolérance | Choisissez une résistance avec la précision requise. |
| Coefficient de température | Important pour les environnements présentant de grandes variations de température. |
Les ingénieurs RST peuvent fournir des conseils sur la sélection de la résistance optimale pour des applications spécifiques, aidant ainsi les clients à éviter la surchauffe et les pannes.
Q1 : Quelle est la puissance nominale maximale des résistances tubulaires bobinées ?
R : Les puissances nominales varient de 5 W à plusieurs centaines de watts selon la taille et la construction.
Q2 : Ces résistances peuvent-elles être utilisées dans des applications extérieures ?
R : Oui, avec des revêtements de protection appropriés, ils peuvent résister aux environnements difficiles.
Q3 : Combien de temps durent les résistances tubulaires bobinées ?
R : Avec une utilisation appropriée, ces résistances ont une durée de vie de plus de 10 ans dans la plupart des applications industrielles.
Pour des résistances tubulaires bobinées de haute qualité adaptées à votre application, visitezTVDPage produit ouContactez-nousaujourd'hui. Notre équipe est prête à fournir une assistance experte et des solutions personnalisées pour répondre à vos besoins en puissance et en précision.
