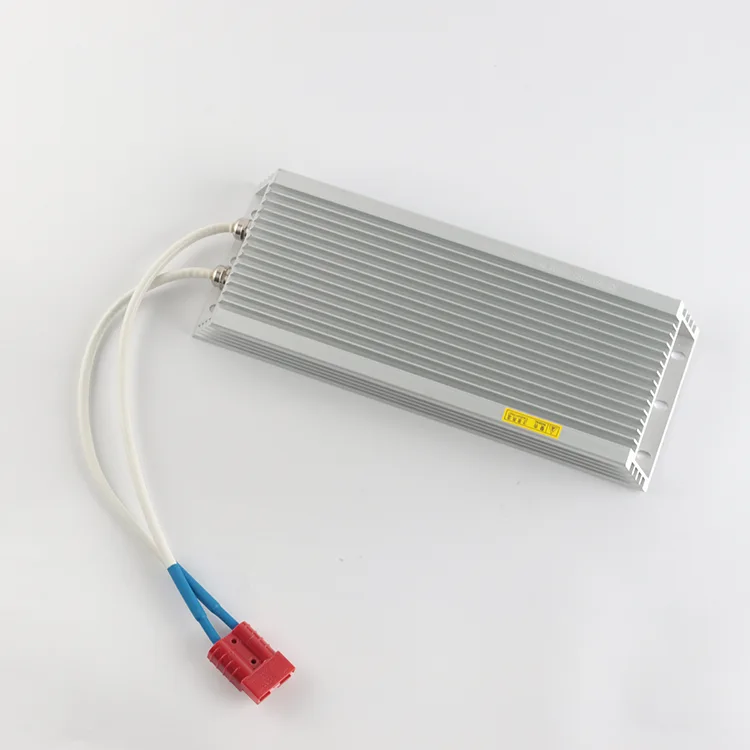

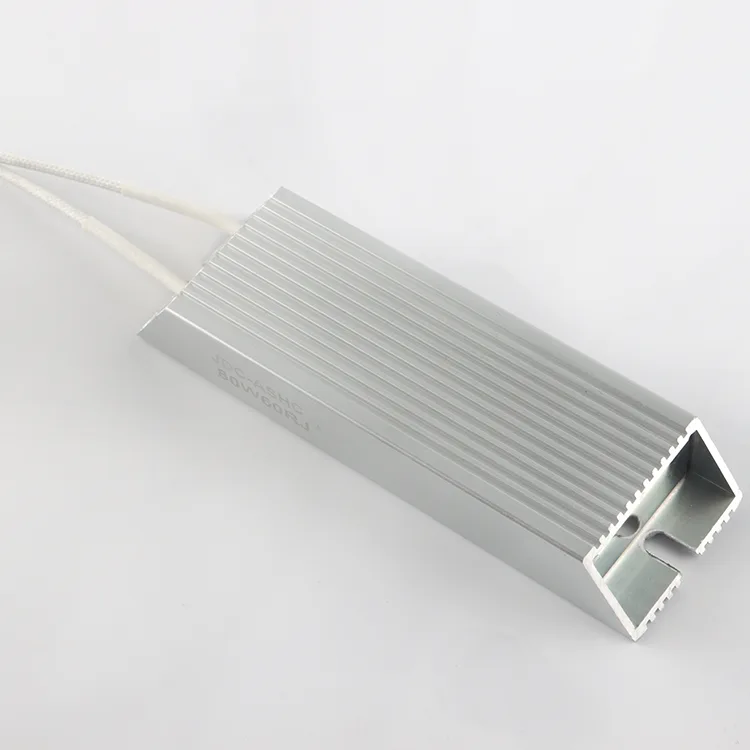

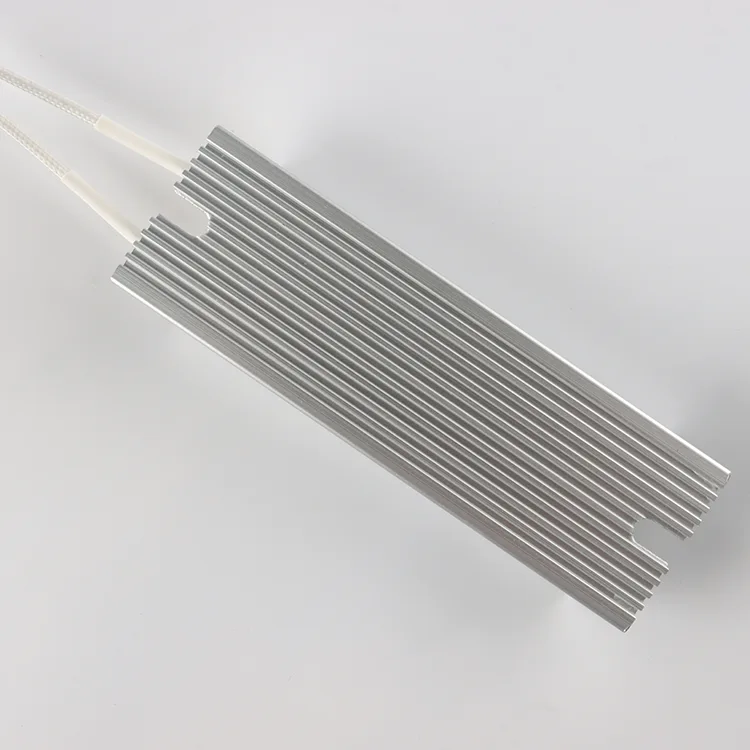

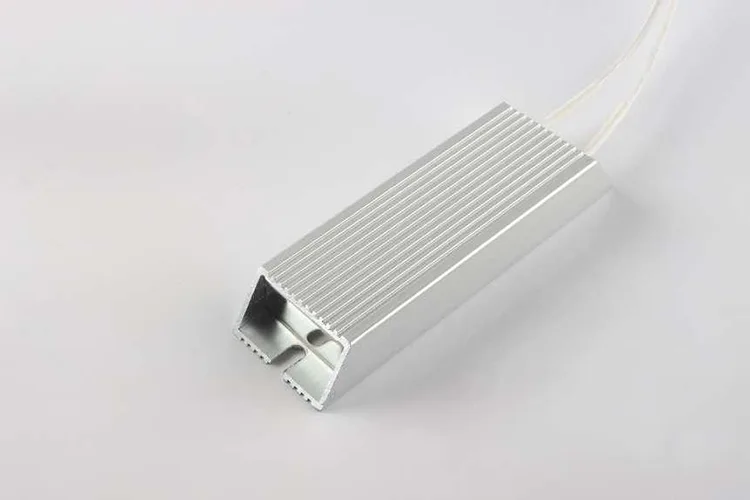

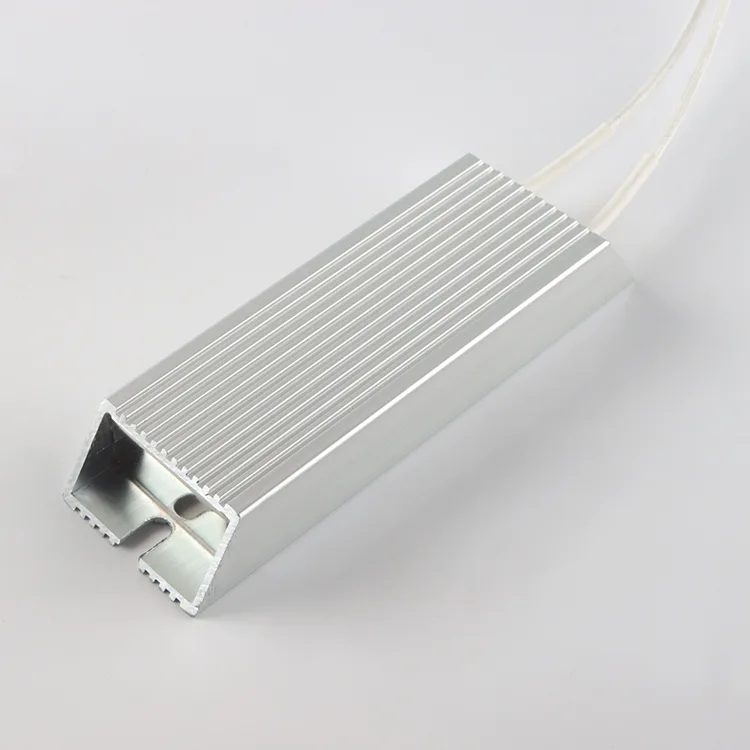

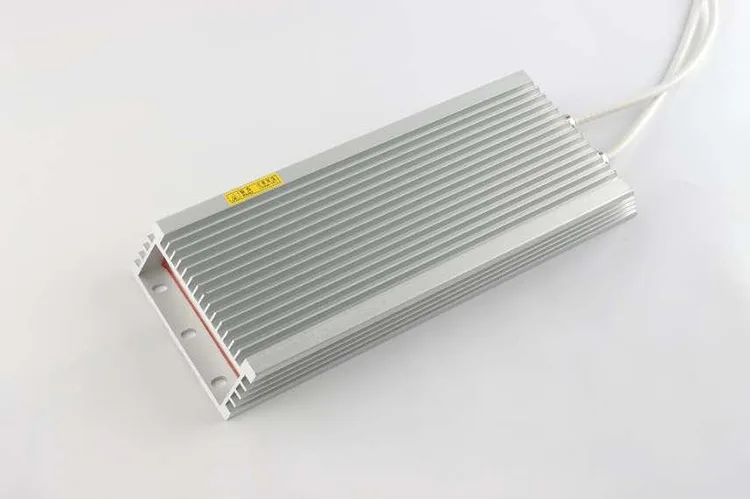

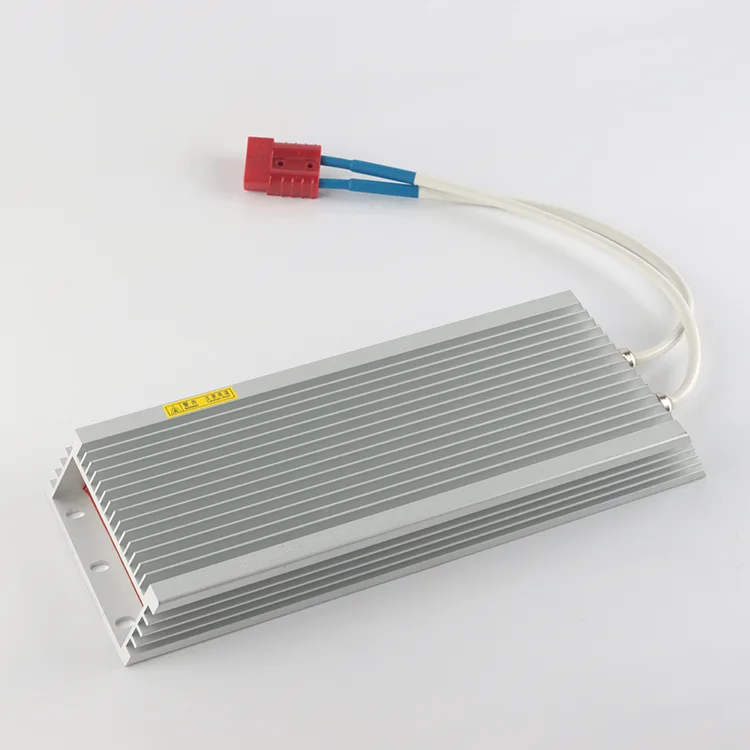

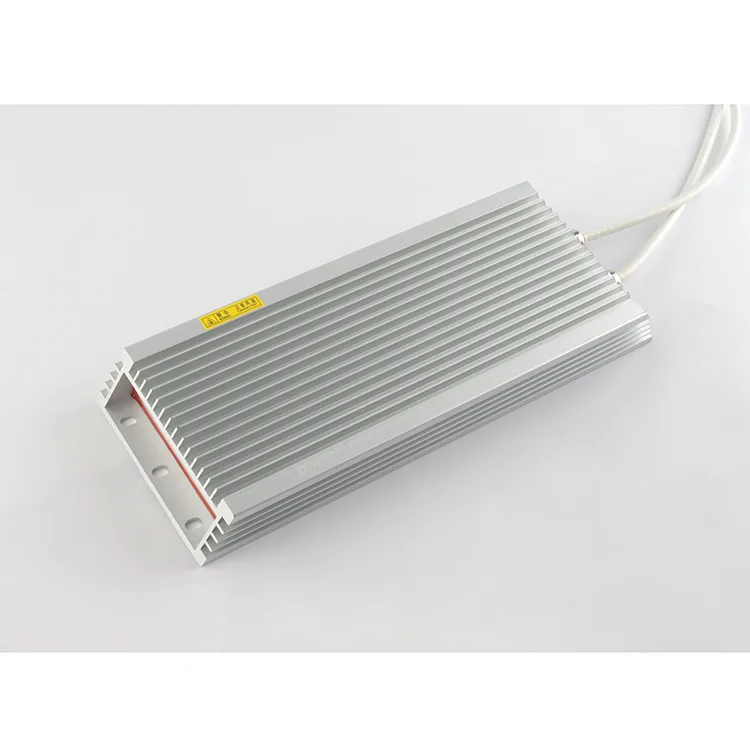

Résistance de boîtier en aluminium

La résistance de freinage bobinée en aluminium de la série RXLG est une résistance de freinage dynamique industrielle de haute performance conçue et fabriquée par RST Electric, un fournisseur professionnel de résistances avec plus de 10 ans d'expérience dédiée en R&D et en production. La résistance à boîtier en aluminium est spécialement développée pour résoudre les défauts courants des résistances à fil ouvert traditionnelles et des résistances tubulaires en céramique, telles que la surchauffe fréquente, la faible résistance aux vibrations et la courte durée de vie dans des conditions de freinage dynamique continu.

Adoptant une coque intégrée en alliage d'aluminium extrudé comme dissipateur thermique tout-en-un et un noyau en céramique haute température enveloppé d'un fil de résistance en alliage haute stabilité, la résistance de freinage RXLG présente une structure compacte, d'excellentes performances de dissipation thermique et une forte capacité anti-choc.

Sa plage de puissance s'étend de 60W à 2000W, avec des valeurs de résistance de 0,1Ω à 10KΩ. Il prend en charge deux tolérances de résistance (±1 % / ±5 %) et plusieurs options de coefficient de température. Trois niveaux de protection (standard IP20, IP54 et IP65 en option) sont disponibles pour s'adapter à divers environnements de travail.

Tous les produits sont conformes aux normes de certification internationales CE et RoHS. Largement adaptées aux entraînements à fréquence variable (VFD), aux servomoteurs, aux ascenseurs, aux grues, aux alimentations UPS, aux équipements de soudage et aux systèmes de production d'énergie renouvelable, les résistances de la série RXLG sont idéales pour le freinage dynamique, la dissipation d'énergie régénérative et les tests de charge. Nous prenons en charge la personnalisation complète OEM et ODM en termes de puissance, de résistance, de type de terminal et de dimensions d'installation, au service des fournisseurs mondiaux d'équipements d'automatisation et des intégrateurs de systèmes.

Spécifications techniques

Dimension et poids standard

Conception structurelle unique et avantages concurrentiels fondamentaux

Points forts de la conception structurelle

Maison rainurée en aluminium extrudé. Par rapport aux boîtiers plats en aluminium, la conception rainurée élargit la zone d'échange thermique de 42 %. Il réalise une dissipation thermique naturelle passive sans ventilateurs de refroidissement auxiliaires, réduisant efficacement les points chauds internes et évitant la surchauffe locale pendant un fonctionnement continu de longue durée.

1. Structure d'enroulement à noyau en céramique. Le noyau en céramique inorganique à haute température fixe fermement le fil de résistance en alliage. Même en cas de vibrations à long terme de l'équipement, le fil de résistance ne se déplacera pas ou ne se desserrera pas, maintenant l'écart de résistance dans la plage de tolérance standard et garantissant des performances électriques stables.

2. Base de montage pré-perforée. Les trous de montage standard pré-réservés sur la coque inférieure permettent une installation rapide sur les armoires d'équipement. L'installation à contact étroit améliore l'efficacité de la conduction thermique de plus de 30 %, maximisant l'avantage de dissipation thermique de la coque en aluminium.

3. Plusieurs terminaux optionnels. Trois types de bornes (borne à vis, câble volant, connecteur personnalisé) sont fournis pour correspondre aux habitudes de câblage des différents intégrateurs d'automatisation et fabricants d'équipements, améliorant ainsi l'efficacité du câblage sur site.

Principaux avantages du produit

1. Excellente dissipation thermique et densité de puissance élevée

2. Forte résistance mécanique et environnementale

3. Installation facile et flexible

4. Sécurité électrique fiable.

5. Couverture complète des spécifications

6. Longue durée de vie

7. Personnalisation flexible

Scénarios d'application et principes de fonctionnement diversifiés

Les résistances à boîtier en aluminium sont largement utilisées dans l'automatisation industrielle, l'électronique de puissance, les machines de levage, les nouvelles énergies et d'autres domaines. La fonction principale est le freinage dynamique et la dissipation d’énergie régénérative.

1. Entraînements à fréquence variable (VFD)

2. Alimentations électriques et UPS

3. Contrôle et automatisation du moteur

4. Équipement de soudage

5. Grues et ascenseurs

Spécifications d'installation et guide de maintenance quotidienne à plusieurs niveaux

Normes de maintenance périodique par niveaux

1. Vérification ponctuelle quotidienne, vérifiez si la coque est décolorée et si les terminaux ont une odeur anormale au démarrage de l'équipement. Arrêtez immédiatement l'utilisation si la résistance surchauffe anormalement.

2. Entretien de routine mensuel, nettoyez la poussière et la saleté d'huile dans les rainures de dissipation thermique en aluminium. L’accumulation de poussière est la principale cause de défaillance de surchauffe des résistances.

3. Entretien trimestriel en profondeur, coupez l'alimentation électrique, serrez les vis des bornes et utilisez un multimètre pour tester la valeur réelle de la résistance. Remplacez la résistance à temps si la résistance dépasse la plage de tolérance.

4. Maintenance du stockage inactif à long terme, stockez les produits dans un entrepôt sec et ventilé. Allumez et faites fonctionner pendant 30 minutes tous les 3 mois pour éliminer l'humidité interne et éviter la dégradation des performances d'isolation.

Cas de projets réels avec données quantifiées

Nous sélectionnons 4 cas clients mondiaux typiques avec des problèmes réels, des solutions et des données d'amélioration mesurables pour montrer les performances du produit dans des conditions de travail réelles.

Cas 1 : Usine européenne OEM d’ascenseurs (Espagne)

● Point problématique du client : les résistances de freinage tubulaires d'origine surchauffent fréquemment, nécessitant une maintenance 3 à 5 fois par mois, ce qui entraîne des coûts de service après-vente élevés.

● Solution adoptée : remplacé par une résistance de freinage en aluminium RXLG 1 000 W IP20.

● Données de fonctionnement : les résistances ont fonctionné en continu pendant 27 mois sans aucune défaillance due à une surchauffe. Les coûts de maintenance mensuels sont réduits de 83 % et l'espace dans les armoires est économisé de près de 35 %.

Cas 2 : Fabricant de grues d’Asie du Sud-Est (Vietnam)

● Point problématique du client : l'atelier se trouve dans une zone côtière avec une humidité élevée et de fortes vibrations. Les résistances ordinaires souffrent souvent chaque année de pannes de court-circuit pendant la saison des pluies.

● Solution adoptée : résistances de freinage étanches personnalisées RXLG 1 500 W IP54.

● Données de fonctionnement : Après 22 mois de fonctionnement continu dans un atelier humide, aucune entrée d'eau ni dommage dû à un court-circuit ne s'est produit. Les temps d'arrêt des équipements causés par des défauts de résistance sont réduits de 12 jours par an à moins de 2 jours par an.

Cas 3 : Intégrateur de systèmes solaires hors réseau (Australie)

● Point problématique du client : les résistances de charge traditionnelles ne peuvent pas s'adapter aux grandes différences de température extérieure, vieillissant rapidement et perdant la fonction de décharge de charge, entraînant une surcharge de la batterie.

● Solution adoptée : résistance personnalisée RXLG 500 W IP65 entièrement étanche en tant que charge de décharge d'énergie solaire redondante.

● Données d'exploitation : Opération extérieure stable pendant 19 mois. Le nombre de défauts de surcharge de la batterie est réduit de 90 %.

Cas 4 : Usine nationale d'automatisation CNC

● Point problématique du client : les arrêts d'urgence fréquents des servomoteurs entraînent un vieillissement rapide des résistances ordinaires, qui doivent être remplacées tous les 3 à 6 mois.

● Solution adoptée : résistances de freinage appliquées en boîtier aluminium RXLG 200W.

● Données de fonctionnement : les résistances supportent des milliers d'actions de freinage chaque jour et la durée de vie d'un seul ensemble est étendue à plus de 2 ans.

Emballage et expédition mondiale

Protection professionnelle des emballages

1. Chaque résistance de boîtier en aluminium est enveloppée d'un film PE anti-rayures et emballée dans un petit carton indépendant pour éviter les rayures sur la coque en aluminium.

2. Toutes les broches et tous les câbles des bornes sont recouverts de capuchons en caoutchouc isolants pour éviter la déformation des câbles et les courts-circuits lors du transport sur de longues distances.

3. Pour les commandes groupées, des cloisons en mousse sont ajoutées à l'intérieur du carton extérieur pour amortir les collisions et les vibrations.

4. Des documents complets, y compris le rapport d'inspection d'usine, les certificats CE et RoHS et la liste de colisage, sont joints à chaque lot de marchandises.

Solutions d'expédition mondiales

1. Petits échantillons et commandes d'essai : DHL, FedEx, UPS international express, livraison sous 3 à 7 jours ouvrables.

2. Commandes par lots moyens : fret aérien, équilibre entre le temps et le coût.

3. Grandes commandes groupées : fret maritime, la solution la plus rentable pour les achats de masse.

Inspection avant expédition

Toutes les résistances de la série RXLG passent une inspection complète en usine à 100 % avant la livraison, y compris un test de résistance, un test de tenue à haute tension et une détection par imagerie thermique, afin de garantir des produits qualifiés.

Foire aux questions

Q1 : La résistance IP20 standard peut-elle être utilisée dans des environnements extérieurs ouverts ?

R : Non. Le niveau IP20 empêche uniquement les gros débris solides et n’a aucune capacité d’étanchéité ni de résistance à l’humidité. Pour les environnements extérieurs, humides ou sujets aux éclaboussures, veuillez choisir des résistances étanches IP54 ou IP65 personnalisées pour éviter les courts-circuits internes causés par la vapeur d'eau.

Q2 : Qu'est-ce qui fait que la résistance surchauffe rapidement après un fonctionnement de courte durée ?

R : Il y a quatre raisons principales :

① L'espace environnant est bloqué, ce qui entraîne une mauvaise dissipation de la chaleur ;

② La poussière s'accumule et obstrue les rainures de dissipation thermique en aluminium ;

③ La puissance de freinage instantanée réelle dépasse la puissance nominale de la résistance ;

④  Les bornes desserrées provoquent une résistance de contact excessive.

Q3 : Les résistances peuvent-elles être connectées en série ou en parallèle pour combiner puissance et résistance ?

R : Oui. Les connexions série et parallèle sont prises en charge. Notre équipe technique professionnelle peut fournir des solutions de câblage série-parallèle ciblées en fonction de vos paramètres de puissance et de résistance requis pour réaliser une charge combinée haute puissance.

Q4 : Quelle est votre politique de garantie ?

R : Nous offrons une garantie globale de 12 mois dans des conditions d'installation correctes et de fonctionnement normal. Parallèlement, nous offrons des conseils techniques gratuits à vie pour la sélection des paramètres, l'installation et l'élimination des défauts.

Q5 : Prenez-vous en charge les paramètres et les apparences personnalisés ?

R : Certainement. Nous pouvons personnaliser la puissance nominale, la valeur de résistance, la tolérance, la qualité IP, le type de terminal, la taille de montage et la couleur de la coque selon les dessins ou les exigences. Les services OEM et ODM sont entièrement disponibles.

Q6 : Quelle est la plage de température de fonctionnement de cette résistance ?

R : La température ambiante de fonctionnement normale varie de -55 ℃ à +200 ℃, s'adaptant aux ateliers à haute température et aux environnements extérieurs à basse température dans différentes régions.
