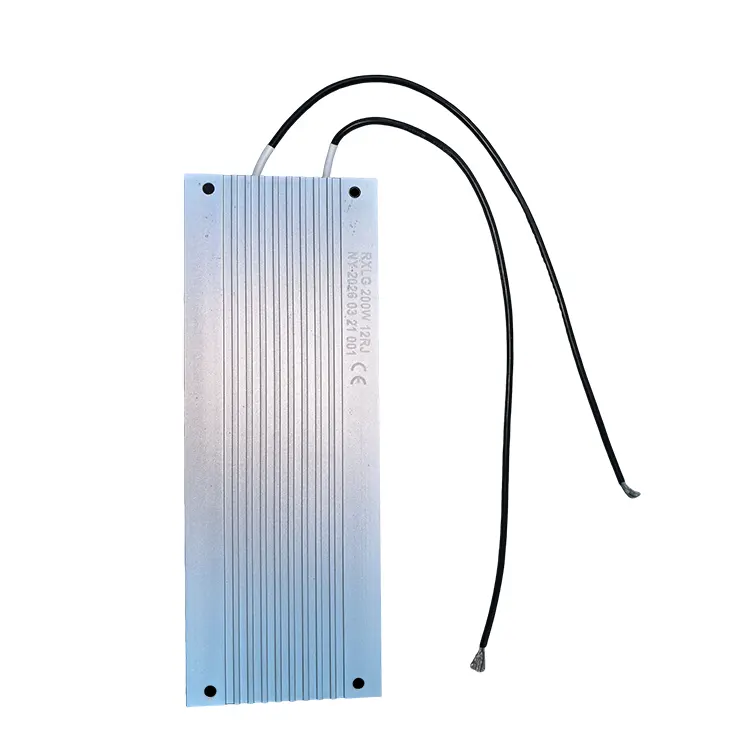

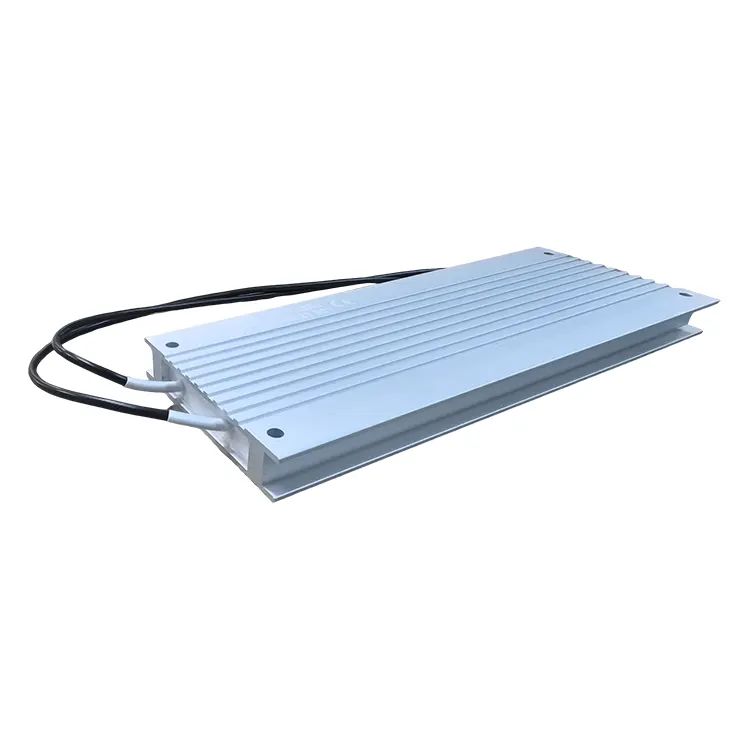

Résistance plaquée métal

La résistance à revêtement métallique de RST Electric représente une solution avancée pour les applications nécessitant une capacité d'impulsion élevée dans un boîtier compact et discret. Contrairement aux résistances de puissance classiques, cette résistance à profil bas est dotée d'un élément bobiné spécialisé encapsulé dans un boîtier métallique robuste, conçu spécifiquement pour le montage d'un dissipateur thermique afin d'obtenir une dissipation de puissance améliorée. Lorsqu'il est monté sur un dissipateur thermique approprié, la puissance nominale double – par exemple, le RXLT150 délivre 150 W sans dissipateur thermique et 300 W avec dissipateur thermique, offrant une flexibilité de conception exceptionnelle aux ingénieurs équilibrant les exigences d'espace et thermiques.

La construction met l'accent sur la fiabilité dans des conditions extrêmes : chaque unité résiste à des surcharges d'impulsions de 10 fois la puissance nominale pendant 5 secondes, ce qui la rend idéale pour capturer l'énergie régénérative dans les circuits de freinage et survivre aux surtensions transitoires dans les applications d'onduleurs. Les câbles standard de 600 V simplifient le câblage sur le terrain et garantissent un fonctionnement sûr dans les environnements industriels moyenne tension. Le facteur de forme à profil bas – avec des hauteurs considérablement réduites par rapport aux résistances tubulaires ou montées sur châssis traditionnelles – permet une installation dans des boîtiers peu profonds, des boîtes à bornes de moteur ou une fixation directe au châssis du variateur.

Les performances électriques sont validées par des tests rigoureux : la résistance d'isolation dépasse 10 GΩ à 500 V et la tenue diélectrique est vérifiée à 4 000 V CA, garantissant un fonctionnement sûr dans les systèmes haute tension. Le coefficient de température est maintenu dans une plage ≤ ±150 ppm/°C, garantissant des valeurs de résistance stables sur toute la plage de fonctionnement jusqu'à une température de surface de +250°C. En tant que fabricant de confiance de résistances blindées en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de résistances de puissance avec une fabrication de précision pour fournir des composants qui répondent aux exigences exigeantes de l'électronique de puissance moderne.

Spécification technique

Caractéristiques du produit

1. Capacité d'impulsion élevée – Résiste aux surcharges d'impulsion de 10 × puissance nominale pendant 5 secondes, idéal pour capturer l'énergie régénérative dans les circuits de freinage et survivre aux surtensions transitoires.

2. Conception à profil bas – Le facteur de forme compact permet une installation dans des boîtiers peu profonds, des boîtes à bornes de moteur et des systèmes d'entraînement à espace limité.

3. Puissances nominales flexibles – Les puissances nominales doubles (avec/sans dissipateur thermique) offrent une flexibilité de conception ; la puissance double lorsque le dissipateur thermique est correctement monté.

4. Câbles haute tension – Les câbles standard de 600 V simplifient le câblage sur site et garantissent un fonctionnement sûr dans les applications industrielles moyenne tension.

5. Isolation supérieure – Résistance d'isolation ≥ 10 GΩ à 500 V et tenue diélectrique de 4 000 V CA garantissent un fonctionnement sûr dans les systèmes à haute tension.

6. Faible TCR – Le coefficient de température ≤ ±150 ppm/°C garantit des valeurs de résistance stables sur toute la plage de fonctionnement jusqu'à +250°C.

7. Optimisé pour les applications de freinage et d'onduleur-spécialement conçu pour les circuits de freinage dynamique, la protection de l'onduleur/convertisseur et les applications d'entraînement de moteur.

8. Construction robuste recouverte de métal – Le boîtier en alliage d'aluminium offre une protection mécanique et un transfert de chaleur efficace vers la surface de montage.

9. Large plage de résistance – De 2,2 Ω à 1,1 kΩ couvrant diverses exigences de détection de courant et de dissipation d’énergie.

Applications du produit

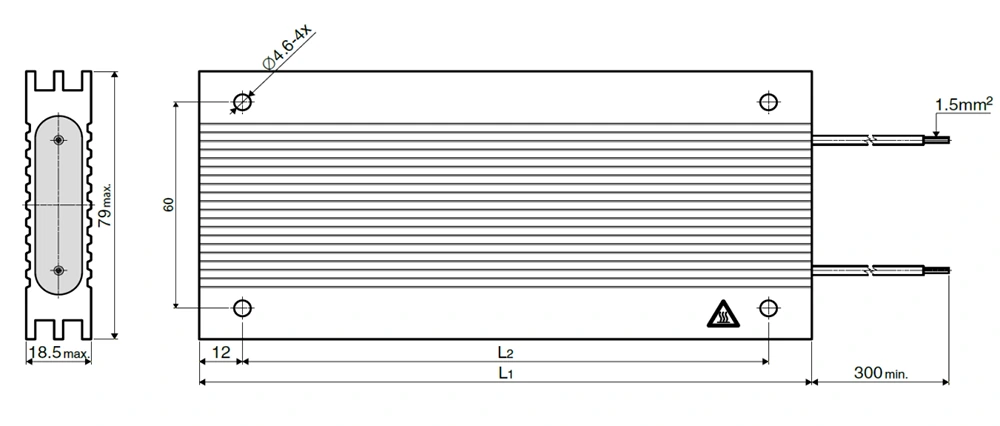

Dessin et dimensions

Type L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Emballage et expédition

Emballage indépendant

RST Electric attache une grande importance à la sécurité du transport des produits. Chaque résistance à revêtement métallique est emballée indépendamment. Il est d'abord enveloppé d'un film à bulles électrique antistatique, puis placé dans une boîte d'emballage indépendante. Cela offre une protection complète du boîtier métallique et des bornes de câble, évitant ainsi les dommages causés par la friction et la collision pendant le transport.

Différentes conceptions d'emballage

Les câbles seront enroulés, triés et fixés avec des serre-câbles pour éviter tout dommage pendant le transport ; pour les commandes groupées, des boîtes en carton ondulé sont utilisées pour l'emballage, avec des cloisons en mousse à l'intérieur pour éviter que les résistances n'entrent en collision les unes avec les autres.

Services de fret flexibles

Chaque lot de marchandises est accompagné d'une liste de colisage et d'un certificat d'inspection, facilitant la vérification de la conformité par les clients. Les méthodes de fret sont flexibles, avec DHL/FedEx/UPS express pour les petits lots, le fret aérien pour les lots moyens et le fret maritime pour les gros lots, répondant à divers besoins.

Tests stricts

Tous les produits sont soumis à des tests électriques à 100 % avant l'emballage. Les tests clés incluent la valeur de résistance, l’isolation et la rigidité diélectrique. Ce n'est qu'après avoir satisfait aux normes de performance qu'ils seront expédiés, garantissant ainsi le fonctionnement stable des produits.

Pourquoi choisir RST électrique ?

Lorsque la capacité d'impulsion et la conception compacte sont importantes, RST Electric est à la hauteur.

Usine directe, spécialistes du revêtement métallique

● Nous sommes un fabricant certifié basé en Chine, spécialisé dans la production de résistances à revêtement métallique depuis plus de 10 ans.

● Contrôle interne complet de la fabrication des éléments bobinés, de la fabrication des boîtiers métalliques et de l'assemblage final – garantissant une qualité constante.

● Tarification directe en usine sur chaque résistance à profil bas, avec une structure de coûts transparente et sans intermédiaire.

Fabrication professionnelle et assurance qualité

● Installations certifiées ISO 9001 avec lignes de production dédiées aux résistances à hautes impulsions.

● Tests 100% électriques (résistance, isolation, diélectrique) réalisés sur chaque unité.

● La validation de surcharge d'impulsion garantit que chaque résistance atteint une capacité de puissance nominale de 10 fois.

● Équipe d'ingénieurs expérimentés spécialisés dans les applications de freinage et d'onduleur.

🌍 Expérience mondiale, fournisseur de confiance

● Fournisseur éprouvé des fabricants de variateurs de vitesse, des producteurs d'onduleurs et des intégrateurs de systèmes d'énergie renouvelable du monde entier.

● Historique d'exportation vers plus de 40 pays, dont l'Allemagne, les États-Unis, le Japon, la Corée du Sud et l'Italie.

● Expertise approfondie dans les applications nécessitant une gestion élevée des impulsions et une conception compacte.

Personnalisation sans fin

● Puissances nominales : 150 W à 600 W (plus élevée disponible dans les configurations personnalisées).

● Valeurs de résistance : 2,2Ω à 1,1kΩ (valeurs spéciales disponibles).

● Tolérance : ±5% (tolérances personnalisées disponibles sur demande).

● Longueurs de câble : longueurs standard ou personnalisées disponibles.

● Terminaisons : câbles 600 V / connecteurs personnalisés / fils volants.

● Montage : support de dissipateur thermique standard/supports personnalisés.

Livraison fiable et assistance à vie

● Délai de livraison standard : 7 à 10 jours pour les évaluations standard ; 15 à 20 jours pour les configurations personnalisées.

● Documentation complète : rapports de tests, certifications de matériaux, déclarations RoHS/CE.

● Support technique disponible pour l'intégration dans les variateurs, les variateurs et les systèmes de freinage.
