Résistance à plaque métallique non inductive

Quels avantages présente-t-il dans les circuits haute fréquence ?

La résistance à plaques métalliques non inductives de RST Electric répond à un besoin critique de l'électronique de puissance moderne : l'exigence de résistances à faible inductance et à capacité d'impulsions élevées qui n'introduisent pas de déphasage ou de pics de tension dans les circuits à commutation rapide. Contrairement aux résistances bobinées classiques qui possèdent intrinsèquement une inductance importante en raison de leur élément enroulé, cette résistance à faible inductance utilise un élément de plaque métallique planaire qui minimise les champs magnétiques et l'inductance parasite, ce qui la rend idéale pour les circuits d'amortissement, la détection de courant dans les alimentations à découpage et les réseaux de sortie dans les amplificateurs haute fréquence.

Comment fabriquer des résistances aux performances stables ?

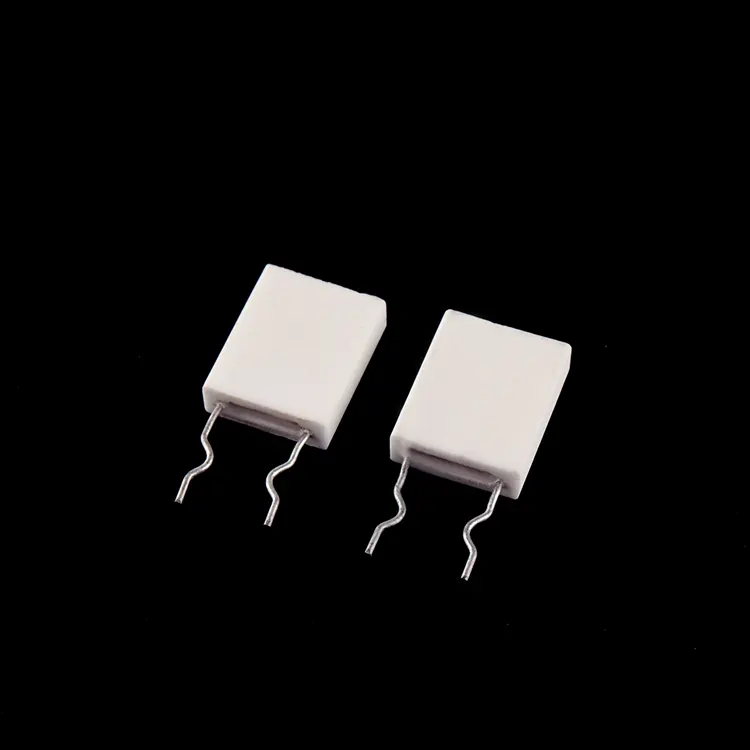

La construction de cette résistance à plaques métalliques met l'accent à la fois sur les performances électriques et la fiabilité mécanique. L'élément résistif est constitué d'une plaque en alliage métallique gravée ou estampée avec précision, choisie pour son faible coefficient de température et ses excellentes caractéristiques de gestion des impulsions. Cet élément est encapsulé dans une charge de silice inorganique et logé dans un boîtier en céramique ignifuge, garantissant la conductivité thermique, l'isolation électrique et la protection contre les contraintes environnementales. La série MPR propose deux configurations de base : des unités à élément unique (2 W, 3 W, 5 W, 10 W) pour les applications standard, et des unités combinées à plusieurs éléments (2+2, 3+3, 5+5, 7+7) qui intègrent deux résistances appariées dans un seul boîtier, économisant ainsi de l'espace sur la carte et assurant un suivi thermique cohérent pour les circuits de détection différentielle ou push-pull.

Comment garantir le respect des normes industrielles ?

Les performances électriques sont validées par des tests rigoureux. Les tests de surcharge sont effectués à une puissance nominale de 2,5 fois pendant 5 secondes (inférieure à celle du bobinage en raison de la structure planaire, reflétant son utilisation prévue pour la détection en régime permanent plutôt que pour le freinage à haute énergie). Le coefficient de température est maintenu à ≤ ±250 ppm/°C, garantissant des lectures stables dans toutes les conditions de fonctionnement. Les tests d'endurance à tension nominale pendant 1 000 heures confirment la fiabilité à long terme. En tant que fabricant de confiance de résistances à plaques métalliques non inductives en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de résistances de puissance avec une fabrication de précision pour fournir des composants offrant des performances précises et à faible distorsion dans les applications haute fréquence et puissance pulsée.

Spécification technique

Données de tests de performances

Avantages du produit

1. Construction non inductive – L'élément plan en plaque métallique minimise l'inductance parasite, permettant une utilisation dans des circuits haute fréquence (par exemple, alimentations à découpage, amplificateurs RF) sans introduire de déphasage ou de dépassement de tension.

2. Capacité de résistance ultra-faible – Disponible à partir de 0,01 Ω, ce qui rend la résistance à plaque métallique non inductive idéale pour la détection de courant élevé, les applications de shunt et la distribution de puissance à faible valeur ohmique.

3. Coefficient de basse température – ≤ ±250 ppm/°C garantit des valeurs de résistance stables sur toute la plage de température de fonctionnement pour une mesure précise du courant.

4. Boîtier en céramique ignifuge – Encapsulé dans une charge de silice inorganique dans un boîtier en céramique pour une excellente dissipation thermique et une excellente isolation électrique.

5. Packages combinés à deux éléments – Les configurations uniques 2+2, 3+3, 5+5 et 7+7 offrent deux résistances assorties dans un boîtier, économisant de l'espace sur le PCB et assurant un suivi thermique pour les circuits de détection différentielle ou push-pull.

6. Capacité d'impulsion élevée-conçu pour résister à une puissance nominale de 2,5 × pendant 5 secondes, adapté aux applications de limitation de courant d'appel et d'amortissement.

7. Tolérances de précision – Disponibles de ± 1 % à ± 10 % pour répondre aux exigences de circuits serrés.

8. Boîtier compact – Le profil bas (hauteur de 5 mm) et le faible encombrement permettent des configurations de circuits imprimés haute densité.

9. Résistance du plomb robuste – Le test de traction 10N garantit un montage traversant fiable et l'intégrité du joint de soudure.

10.Formage personnalisable – Formage de plomb et dimensions personnalisées disponibles pour s'adapter à des configurations de PCB ou à des processus d'assemblage spécifiques.

Applications du produit

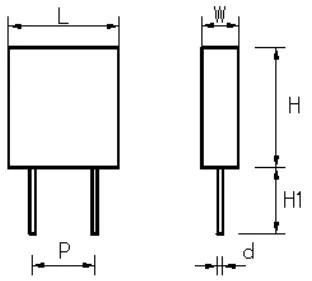

Dessin et dimensions

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance à plaques métalliques non inductives :

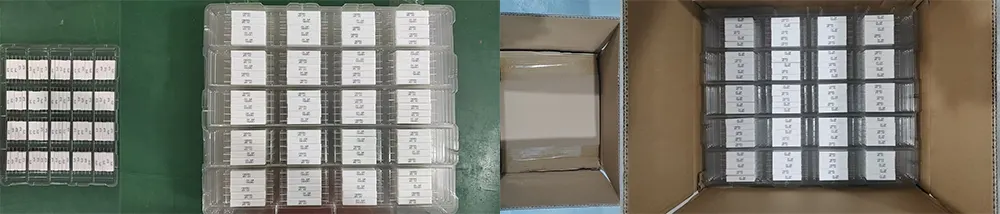

● Emballage en vrac : les résistances sont emballées dans une boîte blister, puis placées dans des cartons ondulés pour éviter la flexion du plomb et les dommages à la céramique.

● Protection des fils : les fils sont maintenus droits avec des embouts en mousse ou du ruban adhésif.

● Emballage de paires assorties : les emballages combinés sont emballés individuellement pour éviter le mélange de paires non assorties.

● Documentation : listes de colisage et certificats d'inspection inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

Toutes les unités sont soumises à des tests électriques à 100 % et à une inspection visuelle avant l'emballage pour garantir qu'elles répondent aux valeurs de résistance spécifiées et aux normes cosmétiques.

Pourquoi choisir RST électrique ?

Lorsque la faible inductance et les performances à haute fréquence sont importantes, RST Electric est à la hauteur.

Direct Factory, spécialistes des plaques métalliques

● Nous sommes un fabricant certifié basé en Chine, spécialisé dans la production de résistances à plaques métalliques non inductives depuis plus de 10 ans.

● Contrôle interne complet de l'estampage/gravure des éléments, de l'encapsulation et des tests – garantissant une qualité constante.

● Tarification directe en usine sur chaque résistance MPR, avec une structure de coûts transparente et sans intermédiaire.

Fabrication professionnelle et assurance qualité

● Installations certifiées ISO 9001 avec lignes de production dédiées aux résistances de puissance à faible inductance.

● Tests 100% électriques (résistance, diélectrique, isolation) réalisés sur chaque unité.

● Exemples de tests selon CEI 60115, y compris les cycles de température, l'endurance et la chaleur humide.

● Équipe d'ingénieurs expérimentés spécialisés dans la détection de courant et les applications haute fréquence.

Expérience mondiale, fournisseur de confiance

● Fournisseur éprouvé des fabricants d'alimentations électriques, des sociétés d'entraînement de moteurs et des producteurs d'électronique automobile du monde entier.

● Historique d'exportation vers plus de 40 pays, dont l'Allemagne, les États-Unis, le Japon, la Corée du Sud, le Brésil et l'Inde.

● Expertise approfondie dans les applications nécessitant une inductance ultra-faible et une détection de courant précise.

Personnalisation sans fin

● Puissances nominales : 2W à 10W simple ; configurations combinées jusqu'à 7W+7W.

● Valeurs de résistance : 0,01Ω à 1kΩ (valeurs spéciales disponibles).

● Tolérances : ±1 %, ±2 %, ±5 %, ±10 % (tolérances personnalisées jusqu'à ±0,5 % disponibles).

● TCR : ≤ ±250 ppm/°C (TCR inférieur disponible pour les exigences de précision).

● Formage de plomb : Droit / Coupé et formé / Entretoise / Personnalisé.

● Packages combinés : paires appariées pour la détection différentielle.

● Dimensions personnalisées : disponibles pour les configurations de circuits imprimés spéciales.

Livraison fiable et assistance à vie

● Délai de livraison standard : 7 à 10 jours pour les évaluations standard ; 10-15 jours pour le produit de personnalisation.

● Documentation complète : rapports de tests, certifications de matériaux, déclarations RoHS/CE.

● Garantie 12 mois avec dépannage et envoi des pièces détachées à distance.

● Support technique disponible pour l'intégration dans les alimentations, les variateurs et les circuits haute fréquence.
