Résistance bobinée verticale en céramique

Avantage de conception

La résistance bobinée verticale en céramique de RST Electric relève un défi commun dans la conception électronique moderne : fournir une dissipation de puissance élevée dans un espace de carte restreint. Contrairement aux résistances à conducteurs axiaux horizontaux qui consomment une surface linéaire importante de la carte, cette résistance radiale se monte verticalement, avec des conducteurs sortant d'une extrémité du corps rectangulaire en céramique, lui permettant de tenir debout. Cette orientation réduit l'encombrement du PCB de 50 à 70 % par rapport aux composants équivalents à connexion axiale, ce qui le rend idéal pour les alimentations denses, les entraînements de moteur et l'électronique grand public.

Construction, gestion thermique et configurations

La construction de cette résistance à boîtier en céramique donne la priorité à la gestion thermique et à la robustesse mécanique. L'élément résistif, disponible en version bobinée pour une capacité d'impulsion élevée (jusqu'à 0,1 Ω) ou en film métallique pour un faible bruit et une résistance élevée (jusqu'à 100 kΩ), est encapsulé dans une charge de silice inorganique et logé dans un boîtier en céramique ignifuge. L'orientation verticale favorise naturellement le refroidissement par convection, tandis que les fils radiaux assurent un montage traversant sécurisé avec une excellente résistance des joints de soudure. La série SQM comprend des boîtiers verticaux standard ainsi que deux configurations spéciales : WS (corps large mince) et WB (espacement des câbles étendu à corps large), offrant une flexibilité de conception pour différents modèles de trous de montage et exigences de dégagement de tension.

Validation de la qualité et expertise en fabrication

Chaque unité subit une validation complète. Les tests de soudabilité garantissent une couverture > 90 % à 260 ± 5 °C pendant 2 secondes. La tenue diélectrique est vérifiée à 500VAC pendant 5 secondes sans claquage. Le coefficient de température est maintenu à ≤ ±250 ppm/°C (mieux que les équivalents horizontaux standards). Des cycles de température de -55°C à +200°C confirment l'intégrité structurelle, tandis que les tests d'endurance à la tension nominale pendant 1 000 heures valident la fiabilité à long terme. Les tests de surcharge à une puissance nominale de 10 × (filaire) ou de 5 × puissance nominale (film métallique) confirment la capacité d'impulsion. En tant que fabricant de confiance de résistances céramiques verticales en Chine, RST Electric combine plus de 10 ans d'expertise en résistances de puissance avec une fabrication de précision pour fournir des composants qui optimisent l'espace sur la carte sans compromettre les performances.

Spécification technique

Caractéristiques du produit de la résistance bobinée verticale en céramique

1. Orientation verticale peu encombrante – La conception à câble radial permet un montage vertical, réduisant ainsi l'empreinte du PCB de 50 à 70 % par rapport aux alternatives à câble axial.

2. Technologie à double élément – ​​option bobinée pour une faible résistance (0,1 Ω) et une capacité d'impulsion élevée ; option film métallique pour un faible bruit et une haute résistance (100kΩ) .

3. Coefficient de température amélioré – ≤ ±250 ppm/°C offre une meilleure stabilité sur la plage de température de fonctionnement par rapport aux résistances céramiques standard.

4. Boîtier en céramique ignifuge – Encapsulé dans une charge de silice inorganique dans un boîtier en céramique pour une excellente dissipation thermique, isolation électrique et protection mécanique.

5. Plusieurs styles de corps – Configurations verticales standard (SQM), minces à corps large (WS) et espacement de plomb étendu (WB) à corps large pour une flexibilité de conception.

6. Fonctionnement à haute température – Fonctionnement continu jusqu'à une température de surface de +200 °C avec déclassement linéaire pour une utilisation sûre.

7. Tolérances de précision – Disponibles de ±1 % à ±10 % pour répondre aux exigences de circuits serrés ou aux conceptions sensibles aux coûts.

8. Résistance du plomb robuste – Le test de traction 10N garantit un montage traversant fiable et une résistance aux vibrations.

9. Espacement standard des fils – Un pas constant (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) s'adapte aux configurations de circuits imprimés courantes et aux équipements d'insertion automatique.

Applications du produit

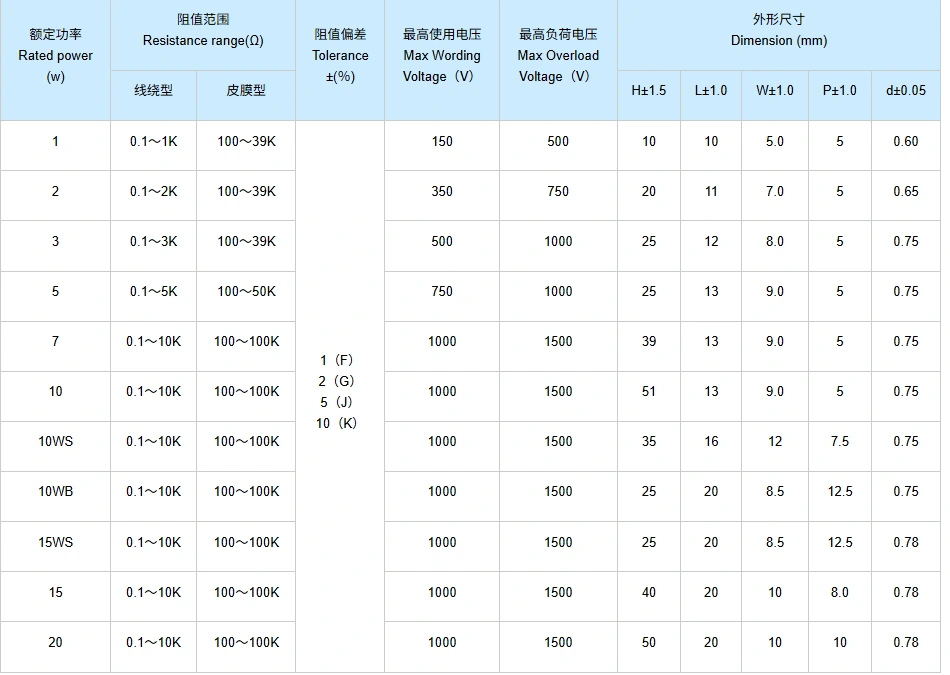

Dessin et dimensions

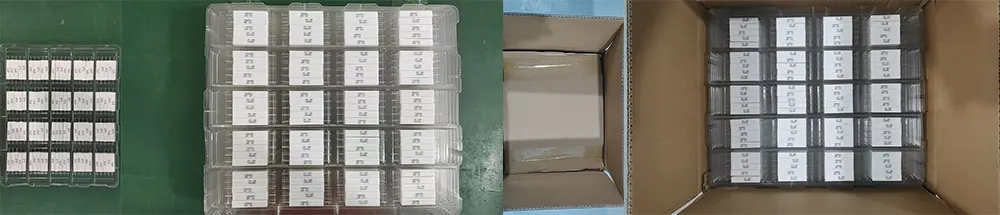

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance bobinée verticale en céramique :

● Emballage en vrac : les résistances sont emballées dans des sacs en plastique antistatiques avec un rembourrage en mousse, puis placées dans des cartons ondulés pour éviter la courbure du plomb et les dommages à la céramique.

● Protection des câbles : les câbles radiaux restent droits et protégés par des embouts en mousse.

● Documentation : listes de colisage et certificats d'inspection inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

Toutes les unités sont soumises à des tests électriques à 100 % et à une inspection visuelle avant l'emballage pour garantir qu'elles répondent aux valeurs de résistance spécifiées et aux normes cosmétiques.
