Résistance céramique horizontale

Conception de base

La résistance céramique horizontale de RST Electric représente une famille de composants classique et très polyvalente qui équilibre la tenue en puissance, la fiabilité et la rentabilité. Enfermée dans un boîtier rectangulaire en céramique avec des fils axiaux, cette résistance de puissance en céramique est conçue pour un montage traversant sur des cartes de circuits imprimés ou un montage sur châssis à l'aide de supports. Le matériau du boîtier – une céramique ignifuge haute température – offre une excellente conductivité thermique, une isolation électrique et une protection mécanique, permettant à la résistance de fonctionner en continu à des températures de surface allant jusqu'à +200 °C sans dégradation.

Technologies des éléments internes et caractéristiques structurelles

En interne, la série SQP propose deux technologies d'éléments distinctes : une construction bobinée pour les applications nécessitant une capacité d'impulsion élevée et de faibles valeurs de résistance (jusqu'à 0,1 Ω), et une construction à film métallique pour les applications exigeant un bruit plus faible et des valeurs de résistance plus élevées (jusqu'à 100 kΩ). Les deux versions sont encapsulées avec une charge de silice inorganique, garantissant l'efficacité du transfert de chaleur et la résistance à l'humidité et aux vibrations. La configuration des câbles horizontaux (axiaux) simplifie la disposition du PCB et l'insertion automatique, tandis que la forme rectangulaire plate offre un montage stable et un marquage clair pour une identification facile.

Validation de la qualité et expertise en fabrication

Chaque unité subit une validation de qualité rigoureuse. Les tests de soudabilité garantissent une couverture > 90 % sous 260 ± 5 °C pendant 2 secondes. La tenue diélectrique est vérifiée à 500VAC pendant 5 secondes sans claquage. Le coefficient de température est maintenu à ≤ ±300 ppm/°C. Des cycles de température de -55°C à +200°C (3 cycles) confirment l'intégrité mécanique, tandis que les tests d'endurance à la tension nominale pendant 1 000 heures garantissent une stabilité à long terme. Les tests de surcharge à une puissance nominale de 5 × ou 10 × (selon le type d'élément) vérifient la capacité d'impulsion. En tant que fabricant de confiance de résistances céramiques horizontales en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de résistances avec une fabrication de précision pour fournir des composants qui répondent aux exigences exigeantes de l'électronique moderne.

Spécification technique

Caractéristiques du produit

1. Large plage de puissance – De 1 W à 100 W dans une seule série, couvrant diverses applications, des petits circuits de signaux aux charges haute puissance.

2. Technologie à double élément – ​​option bobinée pour une faible résistance et une capacité d'impulsion élevée ; option de film métallique pour un faible bruit et une haute résistance.

3. Boîtier en céramique ignifuge – Encapsulé dans une charge de silice inorganique dans un boîtier en céramique, offrant une excellente dissipation thermique, une isolation électrique et une protection mécanique.

4. Fonctionnement à haute température – Fonctionnement continu jusqu'à une température de surface de +200 °C avec déclassement linéaire pour une utilisation sûre.

5. Tolérances de précision – Disponibles de ± 1 % à ± 10 % pour répondre aux exigences de circuits serrés ou aux conceptions sensibles aux coûts.

6. Résistance robuste des bornes – Le test de traction 10N garantit un montage traversant fiable et l'intégrité du joint de soudure.

7. Validation rigoureuse de la qualité – Des tests à 100 % de la soudabilité, de la rigidité diélectrique et de l'endurance garantissent la fiabilité sur le terrain.

8. Faible TCR – ≤ ±300 ppm/°C garantit des valeurs de résistance stables sur toute la plage de température de fonctionnement.

9. Excellente résistance à l'humidité – Des tests de chaleur humide à 40 °C/95 % HR pendant 96 heures confirment les performances dans des environnements humides.

10. Facteur de forme standardisé – Des dimensions cohérentes pour toutes les puissances nominales simplifient la disposition des circuits imprimés et la configuration automatique de l'équipement d'insertion.

Applications du produit

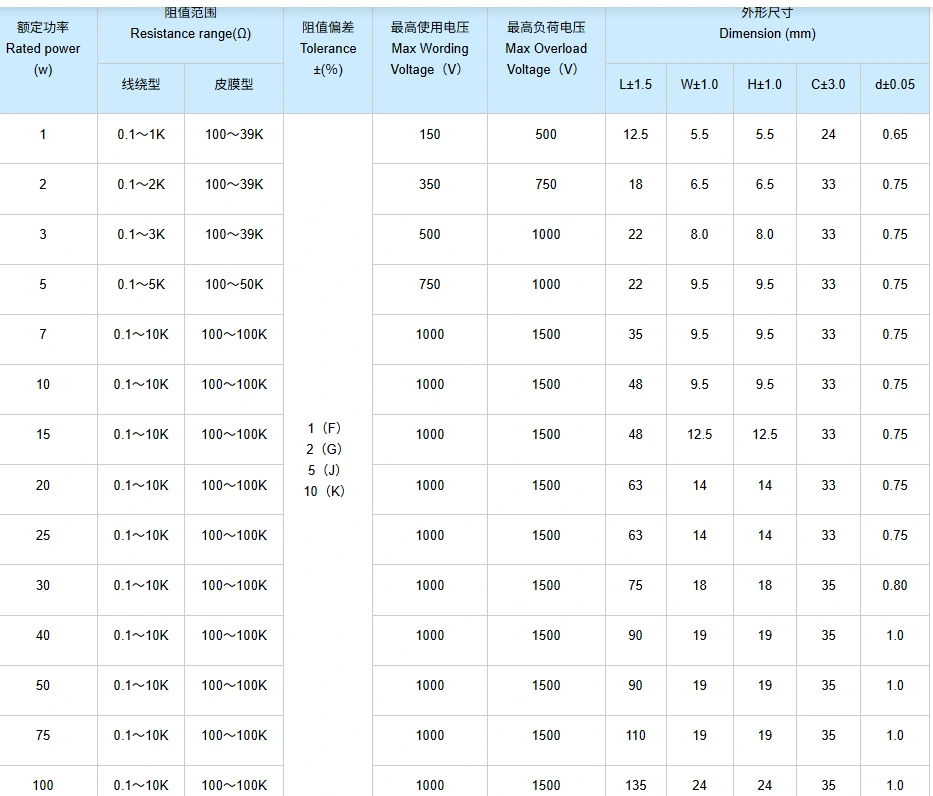

Dessin et dimensions

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance céramique horizontale :

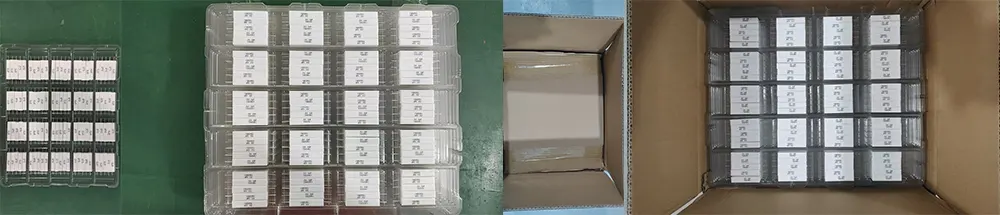

● Emballage en vrac : les résistances sont emballées dans des sacs en plastique antistatiques, puis placées dans des cartons ondulés avec un rembourrage en mousse pour éviter la courbure du plomb et les dommages à la céramique.

● Protection des câbles : les câbles sont maintenus droits et protégés par des embouts ou des bandes de mousse.

● Documentation : listes de colisage et certificats d'inspection inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

Toutes les unités sont soumises à des tests électriques à 100 % et à une inspection visuelle avant l'emballage pour garantir qu'elles répondent aux valeurs de résistance spécifiées et aux normes cosmétiques.
