Résistance radiale au ciment

Qu'est-ce qui distingue la résistance radiale au ciment dans les applications compactes à haute puissance ?

La résistance à ciment radial de RST Electric comble le fossé entre les résistances de puissance montées sur PCB et les unités plus grandes montées sur châssis, offrant une solution compacte mais thermiquement efficace pour les applications nécessitant une dissipation de puissance élevée dans des espaces restreints. Contrairement aux résistances axiales ou radiales standard qui dépendent uniquement des traces de PCB et de l'air ambiant pour le refroidissement, cette résistance pour montage sur châssis intègre des supports métalliques robustes qui permettent une fixation directe à un dissipateur thermique ou à un châssis d'équipement métallique, améliorant considérablement le transfert de chaleur et permettant un fonctionnement soutenu à haute puissance.

Comment la résistance au ciment haute puissance est-elle conçue pour assurer la fiabilité thermique et mécanique ?

La construction de cette résistance de ciment haute puissance donne la priorité à la conductivité thermique et à la stabilité mécanique. L'élément résistif, disponible en configuration bobinée pour les applications à faible résistance et à impulsions élevées (jusqu'à 0,1 Ω) ou en film métallique pour les exigences de faible bruit et de haute résistance (jusqu'à 100 kΩ), est encapsulé dans une charge de silice inorganique et logé dans un boîtier en céramique ignifuge. La conception unique du SQHG comprend à la fois des câbles radiaux pour la connexion électrique et des supports de montage intégrés avec des trous pré-percés (généralement de 4,0 mm de diamètre) pour la fixation par vis ou boulons. Cette double méthode de connexion garantit à la fois l’intégrité électrique et la sécurité mécanique, même dans des environnements à fortes vibrations. L'orientation du boîtier est horizontale, avec l'axe long de la résistance parallèle à la surface de montage, minimisant le profil en hauteur tout en maximisant la zone de contact pour le transfert de chaleur.

Quels tests rigoureux confirment la durabilité de la résistance dans les environnements industriels ?

Chaque unité subit une validation de qualité rigoureuse. Les tests de soudabilité garantissent une couverture > 90 % sous 260 ± 5 °C pendant 2 secondes. La tenue diélectrique est vérifiée à 500VAC pendant 5 secondes sans claquage. Le coefficient de température est maintenu à ≤ ±250 ppm/°C. Des cycles de température de -55°C à +200°C confirment l'intégrité structurelle, tandis que les tests d'endurance à la tension nominale pendant 1 000 heures valident la fiabilité à long terme. Les tests de surcharge à une puissance nominale de 10 × (filaire) ou de 5 × puissance nominale (film métallique) confirment la capacité d'impulsion. En tant que fabricant de confiance de résistances à ciment radial en Chine, RST Electric combine plus de 10 ans d'expertise en résistances de puissance avec une fabrication de précision pour fournir des composants offrant une gestion thermique robuste dans les équipements industriels et commerciaux.

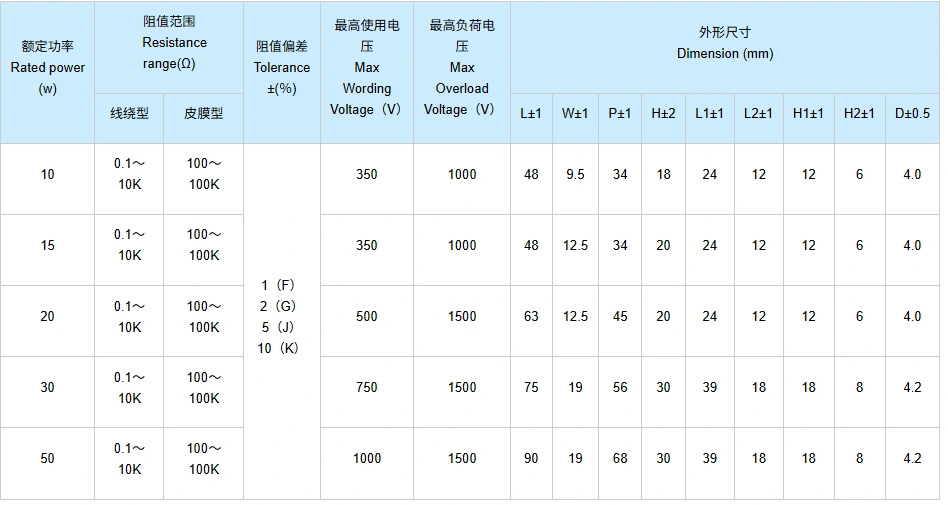

Spécification technique

Quels sont les avantages de ce produit ?

1. Supports de montage intégrés – Les supports métalliques intégrés avec des trous pré-percés (4,0 à 4,2 mm) permettent une fixation sécurisée au châssis ou aux dissipateurs thermiques, maximisant le transfert thermique.

2. Haute densité de puissance – jusqu'à 50 W dans un boîtier rectangulaire compact, idéal pour les applications où l'espace sur la carte est limité mais où les exigences de dissipation de puissance sont élevées.

3. Double terminaison électrique et mécanique – Les fils radiaux fournissent des connexions soudées tandis que les supports fournissent un support mécanique, réduisant ainsi la tension sur les joints de soudure des PCB.

4. Coefficient de température amélioré – ≤ ±250 ppm/°C garantit des valeurs de résistance stables sur toute la plage de température de fonctionnement.

5. Boîtier en céramique ignifuge – Encapsulé dans une charge de silice inorganique dans un boîtier en céramique pour une excellente dissipation thermique, isolation électrique et protection mécanique.

6. Large plage de résistance – version bobinée jusqu'à 0,1 Ω pour la détection de courant élevé ; version film métallique jusqu'à 100kΩ pour division de tension.

7. Fonctionnement à haute température – Fonctionnement continu jusqu'à une température de boîtier de +200 °C avec déclassement linéaire.

8. Tolérances de précision – Disponibles de ±1 % à ±10 % pour répondre aux exigences de circuits serrés ou aux conceptions sensibles aux coûts.

9. Construction robuste – Résiste aux vibrations (50 m/s²) et aux cycles de température (-55 °C à +200 °C) sans dégradation des performances.

10. Validation complète de la qualité – Tests à 100 % de la soudabilité, de la rigidité diélectrique et de l'endurance conformément aux normes CEI 60115.

Applications du produit

Dessin et dimensions

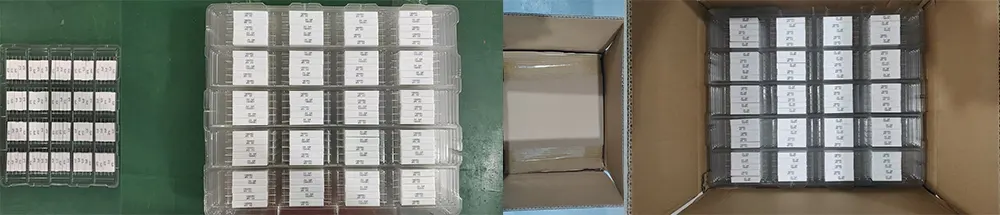

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance radiale à ciment :

Nous attachons une grande importance à la sécurité du transport de chaque résistance céramique. Avant la livraison, nous fournirons des solutions d'emballage personnalisées en fonction de la taille de la commande afin de garantir l'intégrité des produits tout au long du processus.

Pour les commandes régulières, un processus d'emballage indépendant est adopté : chaque résistance est d'abord entièrement recouverte d'un film d'isolation électrique statique, puis placée dans une boîte indépendante pour assurer une protection adéquate du corps en céramique et de la structure de support. Pour les achats à grande échelle, le carton ondulé est utilisé pour l'emballage de boîtes entières, avec des cloisons en mousse à l'intérieur pour empêcher efficacement la flexion des broches et la déformation du support, garantissant ainsi la précision de l'installation.

Pour les pièces clés telles que les broches et les supports, nous remplirons en outre des coussinets de mousse pour les renforcer afin de garantir qu'ils restent droits pendant le transport et n'affectent pas l'installation ultérieure. Chaque expédition de marchandises est accompagnée d'une liste de colisage et d'un certificat d'inspection, facilitant une acceptation et un archivage rapides par les clients.

Le mode de livraison est flexible et peut être adapté à l'échelle d'achat : les petits lots peuvent choisir des services de livraison express internationaux tels que DHL/FedEx/UPS ; les lots de taille moyenne conviennent au transport aérien ; les commandes à grande échelle sont transportées par voie maritime, ce qui permet d'équilibrer les coûts et les délais.

Avant d'emballer toutes les résistances céramiques, des tests électriques à 100 % et une inspection de l'apparence sont effectués pour garantir que les indicateurs de base tels que les valeurs de résistance sont respectés avec précision, et l'apparence du produit est strictement contrôlée pour se conformer aux normes personnalisées, garantissant que les produits livrés répondent pleinement aux exigences d'utilisation et de conformité.
