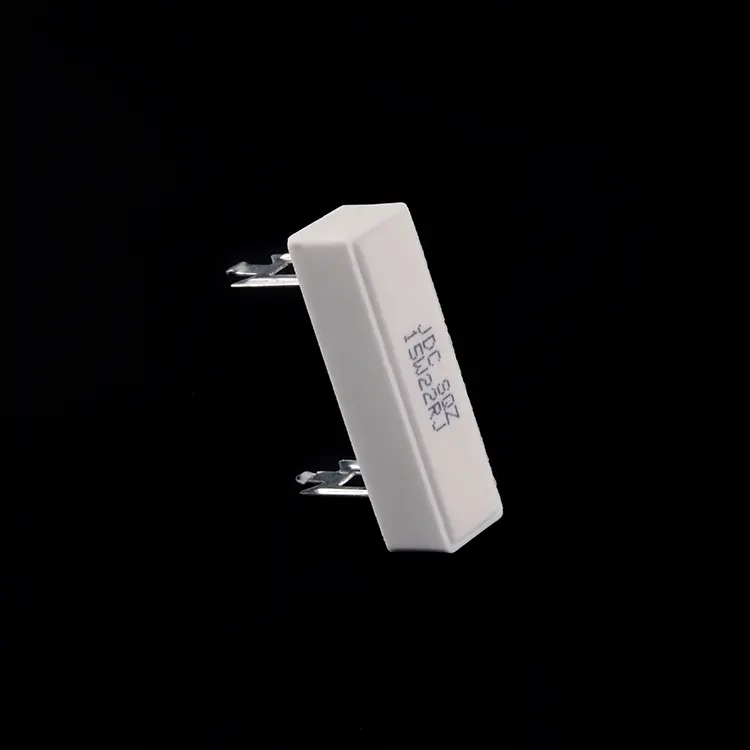

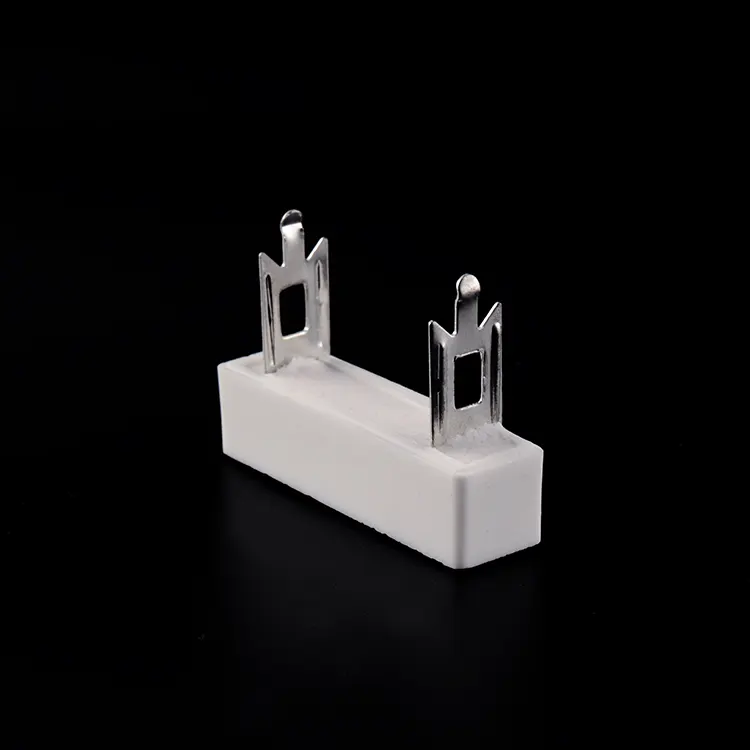

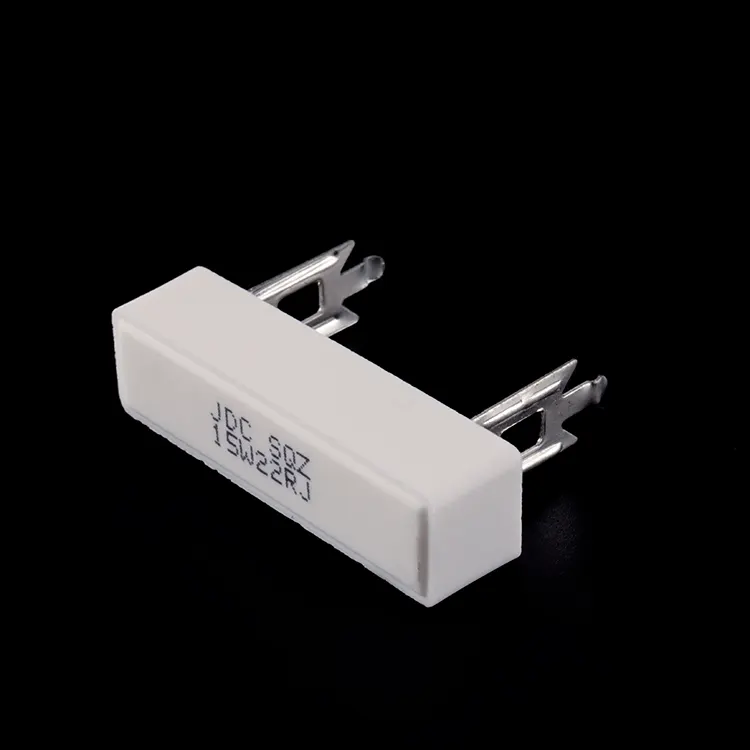

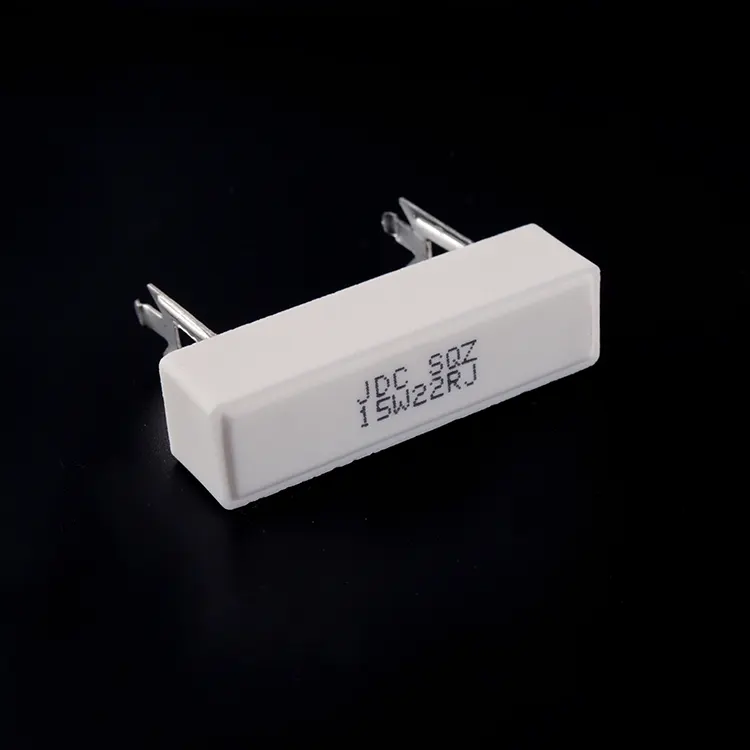

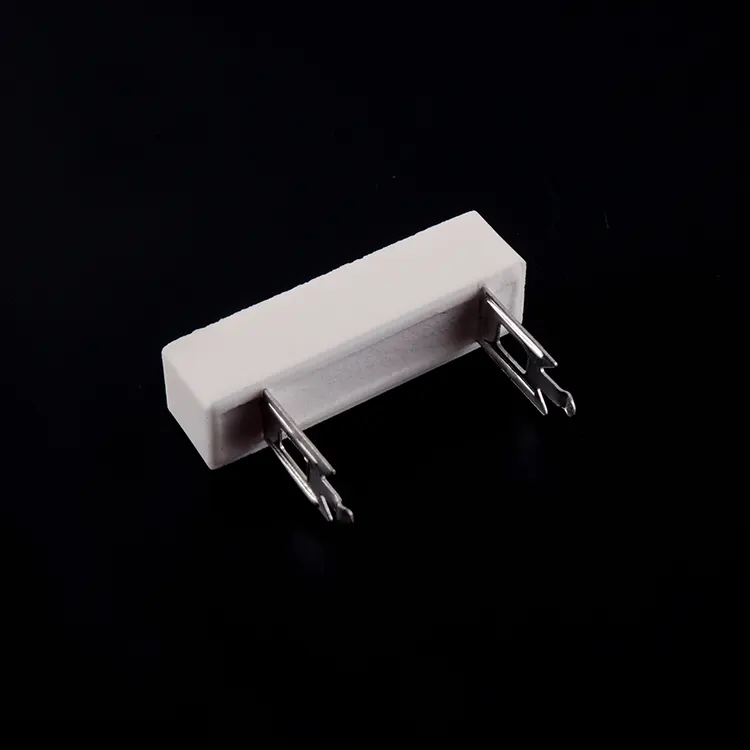

Résistance bobinée axiale en ciment

Avantage de conception et d'application de base

La résistance axiale bobinée en ciment de RST Electric offre une solution classique et éprouvée pour les applications nécessitant une manipulation de puissance robuste dans une configuration à connexion axiale standard. Contrairement aux résistances à conducteur radial ou à montage sur châssis, cette résistance de puissance traversante comporte des conducteurs s'étendant des deux extrémités du corps rectangulaire en céramique, lui permettant d'être montée horizontalement sur des PCB ou utilisée avec des entretoises pour un refroidissement élevé. Cette orientation axiale traditionnelle simplifie la disposition des circuits imprimés, facilite l'insertion automatisée et permet un remplacement facile dans les scénarios de service sur site.

Construction structurelle et gamme de puissance polyvalente

La construction de cette résistance à boîtier en céramique met l'accent sur les performances thermiques et l'intégrité mécanique. L'élément résistif, disponible en version bobinée pour une capacité d'impulsion élevée et de faibles valeurs de résistance (jusqu'à 0,1 Ω) ou en film métallique pour un faible bruit et des valeurs de résistance élevées (jusqu'à 100 kΩ), est enroulé ou déposé avec précision sur un substrat en céramique, puis encapsulé dans une charge de silice inorganique et logé dans un boîtier en céramique ignifuge. Le profil rectangulaire permet un placement stable, tandis que les fils axiaux offrent une forte rétention des joints de soudure. La série SQZ couvre une large plage de puissance, de 5 W pour les alimentations compactes à 100 W pour les variateurs industriels, ce qui en fait un choix polyvalent pour diverses applications.

Expertise complète en matière d’assurance qualité et de fabrication

Chaque unité est soumise à une validation de qualité complète. Les tests de soudabilité garantissent une couverture > 90 % sous 260 ± 5 °C pendant 2 secondes. La tenue diélectrique est vérifiée à 500VAC pendant 5 secondes sans claquage. Le coefficient de température est maintenu à ≤ ±250 ppm/°C. Des cycles de température de -55°C à +200°C confirment l'intégrité structurelle, tandis que les tests d'endurance à la tension nominale pendant 1 000 heures valident la fiabilité à long terme. Les tests de surcharge à une puissance nominale de 10 × (filaire) ou de 5 × puissance nominale (film métallique) confirment la capacité d'impulsion. En tant que fabricant de confiance de résistances bobinées à ciment axial en Chine, RST Electric combine plus de 10 ans d'expertise en ingénierie de résistances de puissance avec une fabrication de précision pour fournir des composants offrant des performances fiables dans les environnements de production à grand volume et de maintenance sur le terrain.

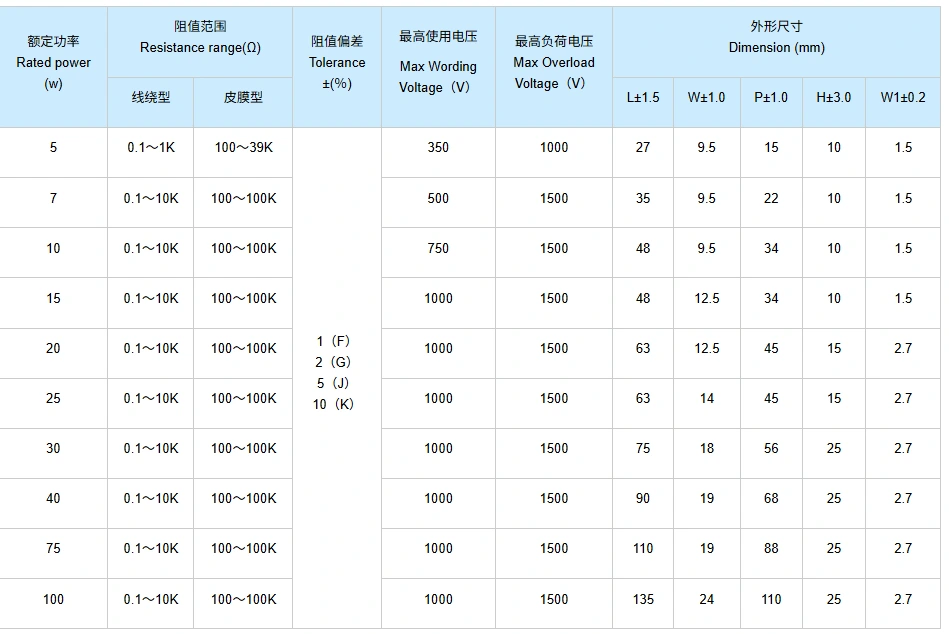

Spécification technique

Avantages du produit

1. Configuration de câble axial standard – Les câbles sortent des deux extrémités du corps rectangulaire, permettant un montage traversant sur PCB, un montage entretoise ou une installation basée sur une prise.

2. Large plage de puissance – De 5 W à 100 W dans une seule série, couvrant diverses applications, des alimentations compactes aux entraînements industriels.

3. Technologie à double élément – ​​option bobinée pour une capacité d'impulsion élevée (surcharge 10 ×) et une faible résistance (0,1 Ω) ; option film métallique pour un faible bruit et une haute résistance (100kΩ).

4. Boîtier en céramique ignifuge – Encapsulé dans une charge de silice inorganique dans un boîtier en céramique pour une excellente dissipation thermique, isolation électrique et protection mécanique.

5. Fonctionnement à haute température – Fonctionnement continu jusqu'à une température de surface de +200 °C avec déclassement linéaire pour une utilisation sûre.

6. Coefficient de basse température – ≤ ±250 ppm/°C garantit des valeurs de résistance stables sur toute la plage de température de fonctionnement.

7. Tolérances de précision – Disponibles de ±1 % à ±10 % pour répondre aux exigences de circuits serrés ou aux conceptions sensibles aux coûts.

8. Résistance du plomb robuste – Le test de traction 10N garantit un montage traversant fiable et l'intégrité du joint de soudure.

9. Validation complète de la qualité – Tests à 100 % de la soudabilité, de la rigidité diélectrique et de l’endurance selon les normes CEI 60115.

10. Emballage standard – Des dimensions cohérentes pour toutes les puissances nominales simplifient la disposition des circuits imprimés et la gestion des stocks.

Applications du produit

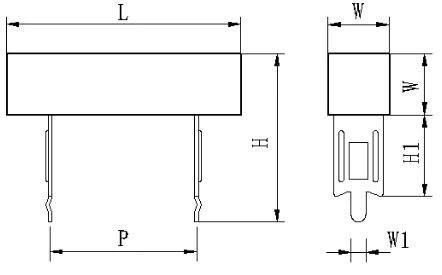

Dessin et dimensions

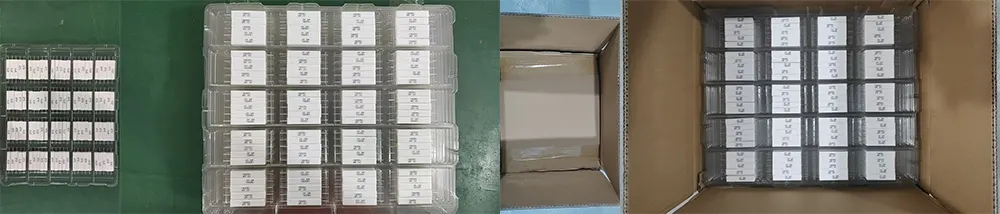

Emballage et expédition

RST Electric garantit une livraison sûre de chaque résistance bobinée en ciment axial :

● Emballage en vrac : les résistances sont emballées dans des sacs en plastique antistatiques avec un rembourrage en mousse, puis placées dans des cartons ondulés pour éviter la courbure du plomb et les dommages à la céramique.

● Protection des câbles : les câbles axiaux sont maintenus droits avec des embouts ou des bandes de mousse.

● Documentation : listes de colisage et certificats d'inspection inclus avec chaque expédition.

● Options de fret : Courrier express (DHL/FedEx/UPS) pour les petites quantités, fret aérien pour les volumes moyens, fret maritime pour les commandes groupées.

Toutes les unités sont soumises à des tests électriques à 100 % et à une inspection visuelle avant l'emballage pour garantir qu'elles répondent aux valeurs de résistance spécifiées et aux normes cosmétiques.

Concernant RST Électrique

En tant que fabricant professionnel avec plus de dix ans d'expérience dans le domaine des résistances, RST Electric se concentre sur la recherche et la production de résistances axiales bobinées en ciment. Grâce à son accumulation technologique mature, il est devenu un fournisseur fiable dans l'industrie. Nous disposons de capacités de production indépendantes complètes, complétant l'ensemble du processus depuis l'enroulement du fil, le dépôt du film métallique, jusqu'à l'emballage et les tests de manière indépendante. Nous contrôlons strictement chaque étape pour garantir une qualité de produit stable et uniforme.

Nous disposons d'une base de production certifiée ISO 9001, équipée d'une ligne de production dédiée de résistances céramiques à plomb axial. Chaque résistance est soumise à des tests électriques complets, couvrant des indicateurs de base tels que la valeur de résistance, les propriétés diélectriques et l'isolation. Dans le même temps, des tests pertinents tels que les cycles de température et la durabilité sont effectués en stricte conformité avec la norme CEI 60115 pour garantir la fiabilité du produit.

Nous adoptons le modèle d’approvisionnement direct depuis l’usine, sans aucune majoration intermédiaire. La tarification est transparente et raisonnable, permettant aux clients d'obtenir des produits de haute qualité à un coût avantageux. Tirant parti de notre vaste expérience du secteur, nous pouvons proposer des services de personnalisation flexibles, couvrant divers paramètres tels que la puissance, la valeur de résistance, la tolérance, le TCR, etc. De plus, nous pouvons proposer des options de personnalisation personnalisées telles que le bobinage de bobines sans inducteurs et la formation de fils conducteurs, selon les exigences du client.

Nos produits sont vendus dans le monde entier dans plus de 40 pays, servant divers domaines tels que l'alimentation électrique, la commande de moteur et l'électronique grand public. Nous offrons également une garantie de 12 mois, un diagnostic des pannes à distance, une fourniture de pièces de rechange et une assistance technique professionnelle. Notre équipe d'experts peut fournir des conseils d'intégration de produits pour répondre pleinement aux divers besoins des différents clients. Avec professionnalisme et fiabilité, nous avons gagné la reconnaissance des clients du monde entier.
